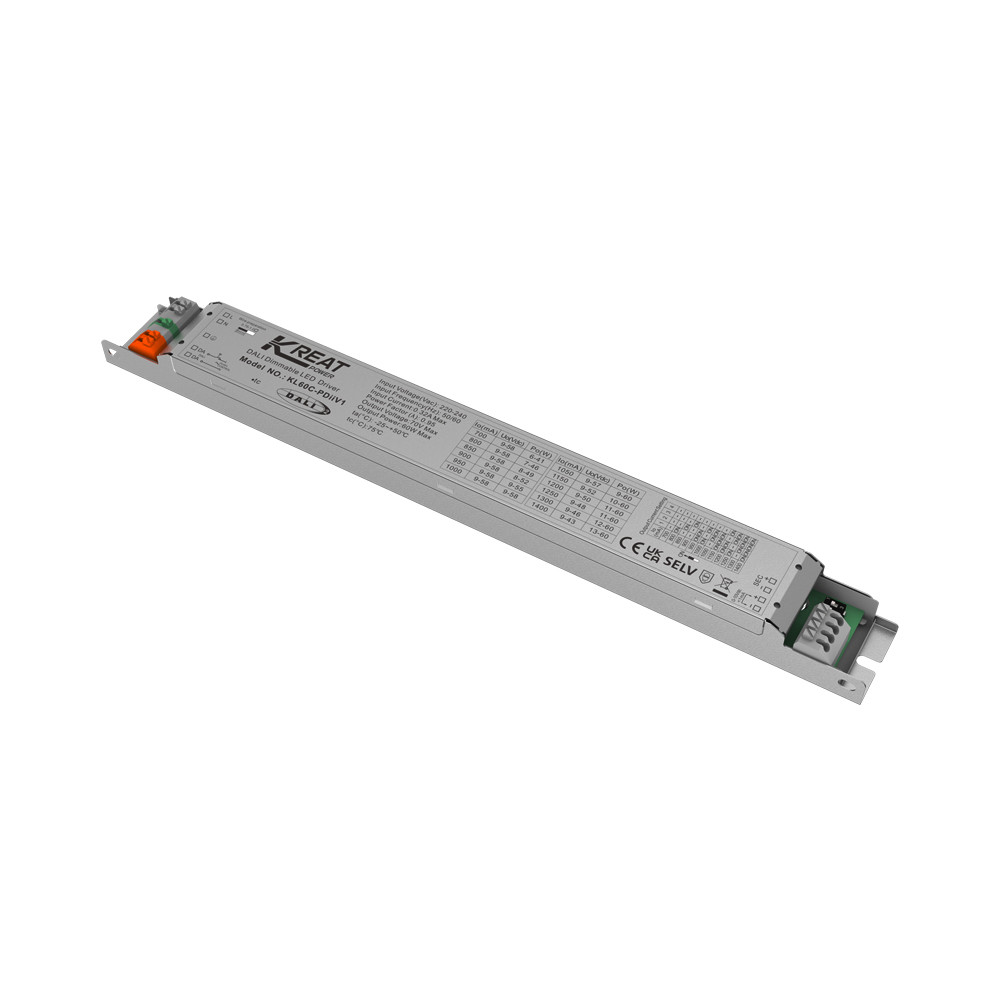

60W Constant Current Led Dimming Driver dengan DALI2 dimming
| Tempat asal | Shenzhen, Cina |
|---|---|
| Nama merek | KREATPOWER |
| Sertifikasi | CE, RoHS |
| Nomor model | KL60C-PDiiV1 |
| Kuantitas min Order | 100 pcs |
| Harga | Negotiable |
| Kemasan rincian | Instruksi + papan tulis + karton luar ((K=A) |
| Waktu pengiriman | <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 20.000 pcs per bulan |
Hubungi saya untuk sampel gratis dan kupon.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xDetail produk
| Tegangan Kerja | 198-264Vac 50Hz /60Hz | Nilai Tegangan Input | 220-240Vac 50Hz /60Hz |
|---|---|---|---|
| Tenaga Siaga | ≤ 0,5W ((@230Vac ketika PUSH atau DALI dimatikan) | Modus kerja | Arus konstan |
| Derajat Perlindungan | IP20 | Ukuran pembukaan | 284*30*20.5mm |
| Suhu operasi | -25℃~50℃ Kelembapan: 85% (Non-kondensasi) | Kehidupan | 50000 jam @Ta muatan penuh |
| Cahaya Tinggi | Pengemudi Dimming LED Arus Konstan,DALI2 LED dimming Driver,60W DALI Dimmable LED Driver |
||
Deskripsi Produk
60W Constant Current Led Dimming Driver dengan DALI2 dimming
[Fitur Produk]
- Bebas berkedip untuk seluruh kisaran redup
- Kekuatan standby di bawah 0,5W
- Dimming utama dengan tombol tekan
- Dimming sekunder dengan dimmer 1-10V dan potentiometer
- Antarmuka DALI terintegrasi DT6
- Mendukung pemadaman 10V PWM (3KHz-8KHz)
- Perlindungan: sirkuit pendek / suhu tinggi / tegangan tinggi
- Arus derating untuk suhu sekitar yang lebih tinggi
- Tekan dim dengan fungsi memori
- Jaminan 5 tahun
[Parameter]
|
Input |
Tegangan Operasi | 198-264Vac 50Hz /60Hz |
| Tegangan Masuk Nominal | 220-240Vac 50Hz /60Hz | |
| Jangkauan tegangan input DC | 200-240Vdc | |
| Input Current | 0.23A Max. | |
| Input Inrush Current (Arus Masuk) | < 15A (Lamparan pulsa setengah arus100μs) @230Vac | |
| Faktor daya | ≥ 0,95 (@230Vac, 100% beban) | |
|
Total distorsi harmonik Tipikal: ((@ 230Vac, 100% beban) |
50C-3 | |
| 13% | ||
| Daya standby | ≤0,5W (@230Vac ketika PUSH atau DALI dimatikan) | |
|
Efisiensi Max ((@ 230Vac, 100% beban) |
87% |
|
| Metode Pengkabelan | Push terminal, garis silang kawat:0.5-1.5mm2 | |
|
Output |
Modus operasi | Arus konstan |
| Jenis beban | LED | |
|
Kebutuhan Ripple (Flimmering atau (tidak ada lickering) |
Nilai berkedip: kurang dari 2% untuk seluruh rentang dimming |
|
| Waktu memulai | <1s (@230Vac,) | |
| Tegangan keluaran tanpa beban:DC Max. |
70V |
|
| Kisaran tegangan output beban |
9-58 |
|
| Kekuatan output beban penuh |
60W |
|
| Listrik output beban | Tabel pengaturan dial query | |
|
Arus konstan/voltase Keakuratan |
Keakuratan arus konstan ± 5% |
|
| Metode kabel | Push terminal, garis silang kawat:0.5-1.5mm2 | |
|
Metode Kontrol |
Dimming PUSH utama | Dimming PUSH utama (Max.lead length:20M) |
| 1-10V ((0-10V) Dimming |
1-10V dimming ((Port current<1MA) tanpa fungsi matikan (Max.lead panjang:20M) |
|
|
Jangkauan Dimming |
Dimming PUSH & DALI utama: 0%-100% Dimming 1-10V: 2%-100% |
|
| Dimming PWM utama | 1-10V port PWM dimming (3KHZ-8KHZ) | |
| Potensiometer | Ya, 100kΩ | |
| DALI Dimming | DALI dimming (Max.lead length:300M) | |
|
Pengecualian Persyaratan Perlindungan |
Output atas suhu perlindungan |
Ya, tanpa fungsi pemulihan diri (bisa ditanyakan) |
| Perlindungan sirkuit pendek output | Ya, tanpa fungsi pemulihan diri (bisa ditanyakan) | |
|
Lingkungan Operasi |
Suhu operasi/kelembaban | -25°C~50°C Kelembaban:85% (Tidak kondensasi) |
| Suhu penyimpanan/kelembaban | -40°C~80°C, Kelembaban: 10%~95% | |
| Max. case temp ((Tc) | 85°C | |
|
Keamanan & EMC |
Standar EMC | EN55015 EN61547 EN61000-3-2 |
| Standar protokol DALI | IEC62386-102, IEC62386-207 DT6 | |
| Standar keselamatan | EN61347-1 EN61347-2-13 | |
| Sertifikasi | CE RoHS | |
| Tahan tegangan | 3750Vac, 5mA, 60s (Input L N - Output SEC ) | |
|
lainnya |
Tingkat perlindungan | IP20 |
| Jenis perlindungan | Kelas I | |
| Jenis Instalasi | Instalasi independen | |
| Dimensi instalasi | 284*30*20,5mm | |
| Fungsi memori blackout | Ya, memori pemadaman PUSH | |
| PUSH dimming sinkronisasi | 20 unit maksimal. | |
| Persyaratan kemasan | Instruksi + papan tulis + karton luar ((K=A) | |
| Berat badan | 225 g | |
| Kehidupan | 50000h @Ta beban penuh | |
|
Catatan: Semua parameter diuji pada tegangan input 230Vac dan lingkungan 25 derajat kecuali ditentukan. |
||
[Dimensi (Unit:mm)]
[Diagram kabel]
Angka. A DALI Dimming
Angka. B Dorong. Dimming
Gambar.C 1-10V Dimming
[Pengurangan]
[Dkurva imming]
[Pengaturan gir saat ini]
|
KL60C-PDiiV1 Pengaturan gir saat ini |
1 | 2 | 3 | 4 |
| 700 ((9-58V) | - | - | - | - |
| 800 ((9-58V) | Dihidupkan | - | - | - |
| 850 ((9-58V) | - | Dihidupkan | - | - |
| 900 ((9-58V) | - | - | Dihidupkan | - |
| 950 ((9-58V) | Dihidupkan | Dihidupkan | - | - |
| 1000 ((9-58V) | Dihidupkan | - | Dihidupkan | - |
| 1050 ((9-57V) | - | Dihidupkan | Dihidupkan | - |
| 1100 ((9-55V) | - | Dihidupkan | - | Dihidupkan |
| 1150 ((9-52V) | Dihidupkan | Dihidupkan | Dihidupkan | - |
| 1200 ((9-50V) | Dihidupkan | Dihidupkan | - | Dihidupkan |
| 1250 ((9-48V) | Dihidupkan | - | Dihidupkan | Dihidupkan |
| 1300 ((9-46V) | - | Dihidupkan | Dihidupkan | Dihidupkan |
| 1400 ((9-43V) | Dihidupkan | Dihidupkan | Dihidupkan | Dihidupkan |
[ON/OFF & Deskripsi Operasi Dimming]
A. Tekan tombol PUSH singkat (waktu penekan singkat 0.1S-1S), driver LED akan menyala atau mati.
B. Dimming: Tekan dan tahan tombol PUSH (1S-8S), driver LED dapat mencapai dimming, brightening atau dimming, kisaran dimming adalah 2-100%.
C. Memori: PUSH dimming memiliki fungsi memori dimming.
D. Sinkronisasi dimming: Daya yang terhubung ke switch PUSH yang sama dapat disinkronkan dengan menekan dan menahan switch PUSH selama lebih dari 15S
E. DALI dimming mode: Hubungkan catu daya ke sistem DALI, dan dapat dimmed oleh host DALI.
[Perhatian]
1) String LED harus dihubungkan ke beban sebelum menyalakan daya masukan, jika tidak, string LED dapat rusak.
2) Setelah input drive LED dimatikan, akan ada tegangan residu pada output, yang dapat dipertahankan selama sekitar 3 menit.
