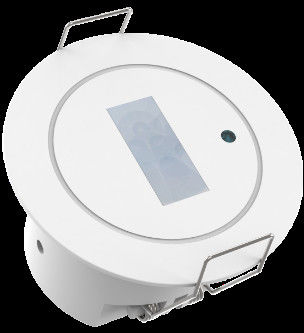

Detektor gerak inframerah pasif dengan output NO atau NC dengan ketinggian pemasangan 4m

  • Passive infra-red motion detector with NO or NC output with 4m mounting height
Tempat asal Cina
Nama merek Merrytek
Sertifikasi CE
Nomor model MSA238D IR
Kuantitas min Order 100 PCS
Harga Dapat dinegosiasikan
Kemasan rincian Kotak putih + tag kotak putih + Papan berdinding papan + Karton (K = A)
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 10,000pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan Masuk 12-24VDC Arus kerja 20mA max.
Konsumsi Daya ≤0,5w Fungsi NO/NC Kontak Kering
Tersedia Deteksi gerak pir, sensor siang hari Ketinggian Pemasangan 2.5-4m
Pemasangan Pemasangan flush ukuran potong Φ45mm
Tinggalkan pesan
Deskripsi Produk

Detektor gerak inframerah pasif dengan output NO atau NC dengan ketinggian pemasangan 4m


1. Fitur
1) Deteksi gerak PIR
2) Penampilan indah dengan lensa Fresnel persegi panjang datar
3) output kontak kering NO/NC yang akurat
4) Deteksi sensor cahaya siang tersedia
5) Daerah deteksi, waktu tunggu, dan ambang cahaya siang hari, dll dapat diatur dengan remote
6) Jangkauan deteksi maksimum: diameter 0-4m dari sisi panjang deteksi, diameter 0-1m dari sisi pendek deteksi
7) Koridor dan Toilet deteksi gerakan sangat dianjurkan
8) Pemasangan flush dan permukaan yang tersedia
9) Ukuran mini kompak untuk pemasangan langit-langit yang sempurna



2.Parameter

Input/Output Tegangan masukan 12-24V DC
Tegangan nominal 12/24V DC
Arus kerja 20mA maksimal
Konsumsi daya ≤0,5W @12/24V DC
Sinyal output NO/NC dry contact (Pengaturan pabrik adalah NO dry contact)
Parameter sensor Fungsi Deteksi gerak PIR, sensor cahaya siang
Daerah Deteksi Pengaturan jarak jauh: 100%/75%/50%/25%
Tunggu Waktu Pengaturan jarak jauh: 2s/1min/3min/5min/10min/30min
Batas Sensor Cahaya Hari Pengaturan jarak jauh: 15lux/50lux/Disable
Jangkauan deteksi radius ((berdasarkan sensitivitas 100%) Tangential bergerak berdasarkan instalasi tinggi 3m: 0-2m dari sisi panjang,0-0.5m dari sisi pendek @ 25°C ((radial bergerak deteksi rentang akan diperpendek)
Kontrol jarak jauh Tersedia
Ketinggian pemasangan 2.5-4m nilai khas: 3m
Aplikasi envakuRonment Lubang bor Φ45mm
Suhu kerja -25°C...+50°C ((Rentang deteksi mungkin berbeda berdasarkan suhu yang berbeda)
Suhu penyimpanan -40°C~+80°C
Jaminan 3 tahun ((tersedia karena masalah kualitas produk dalam aplikasi dalam ruangan)
Standar Sertifikat Sertifikat Sesuai dengan CE
Persyaratan Lingkungan Sesuai dengan RoHS
Peringkat IP IP20

3Dimensi

Detektor gerak inframerah pasif dengan output NO atau NC dengan ketinggian pemasangan 4m 0

Detektor gerak inframerah pasif dengan output NO atau NC dengan ketinggian pemasangan 4m 1



4Diagram kabel

Detektor gerak inframerah pasif dengan output NO atau NC dengan ketinggian pemasangan 4m 2

Detektor gerak inframerah pasif dengan output NO atau NC dengan ketinggian pemasangan 4m 3

Saran tata letak kabel:

1. Hand-in-hand kabel sangat dianjurkan, namun bintang-topologi atau pohon-topologi sangat ditolak
2Jika ada lebih dari 1 sensor PC dalam suatu jalur, Anda harus mempertimbangkan bahwa konsumsi arus peralatan tidak boleh melebihi kapasitas beban pengemudi Anda.


5. Deteksi radiasi

Detektor gerak inframerah pasif dengan output NO atau NC dengan ketinggian pemasangan 4m 4





6Sinyal deteksi.



Produk ini mendeteksi sinyal bergerak manusia, dan di bawah ini adalah deskripsi sinyal bergerak:

Sinyal bergerak:mendeteksi pergerakan (berjalan) manusia yang signifikan di area deteksi.



7Kontrol jarak jauh MH18

Detektor gerak inframerah pasif dengan output NO atau NC dengan ketinggian pemasangan 4m 5




Untuk informasi lebih lanjut, silakan hubungi perwakilan penjualan kami untuk rincian lebih lanjut.
