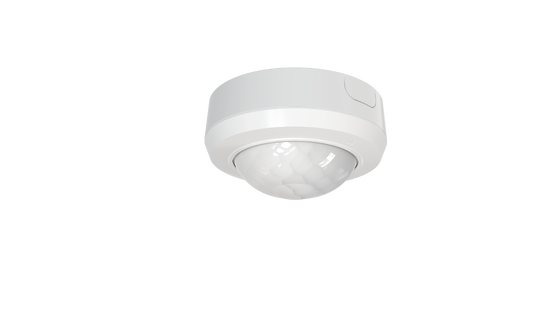

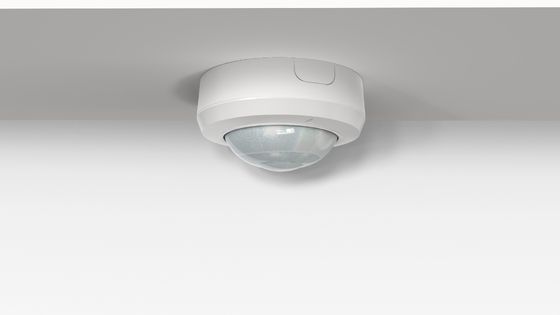

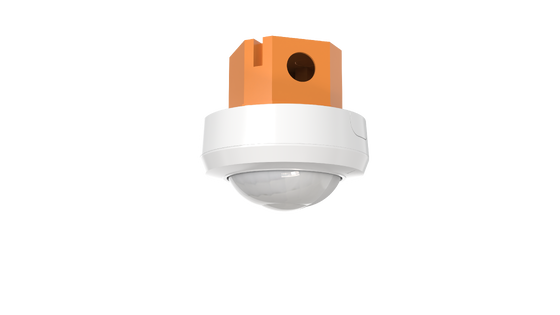

Ketinggian pemasangan maks. hingga 30m PIR High Bay Sensor 360° Detektor PIR High Bay
| Tempat asal | Cina |
|---|---|
| Nama merek | Merrytek |
| Sertifikasi | CE |
| Nomor model | MSA250S IR |
| Kuantitas min Order | 100 buah |
| Harga | Dapat dinegosiasikan |
| Kemasan rincian | Kotak putih + tag kotak putih + Papan berdinding papan + Karton (K = A) |
| Waktu pengiriman | 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah: |
| Syarat-syarat pembayaran | T/T |
| Menyediakan kemampuan | 10,000pcs per bulan |
Detail produk
| Tegangan Masukan | 220-240VAC | Arus kerja | 20mA max. |
|---|---|---|---|
| Konsumsi Daya | ≤0,5W | Fungsi | Fungsi hidup/mati |
| Kapasitas Beban | 2000W (Induktif) | Ketinggian Pemasangan | 30m |
| Instalasi | Pemasangan permukaan | Peringkat IP | IP54 |
| Menyoroti | Sensor gerak PIR high bay,Detektor PIR 360° jangkauan 30m,Sensor PIR high bay dengan garansi |
||
Deskripsi Produk
Sensor Gerak PIR High Bay MSA250S IR
Sensor gerak PIR profesional pemasangan tinggi dengan fungsi deteksi cahaya siang, dirancang untuk ketinggian pemasangan hingga 30 meter dengan cakupan deteksi 360°.
Tinjauan Produk
MSA250S IR adalah sensor gerak PIR berkinerja tinggi yang menampilkan teknologi lensa super tinggi eksklusif Merrytek. Ketika dipasang pada ketinggian 3-30m, ia mencapai cakupan deteksi diameter maksimum 30m. Dikombinasikan dengan algoritma perangkat lunak canggih, ia secara akurat mendeteksi gerakan manusia dalam berbagai skenario industri untuk memicu aplikasi pencahayaan pintar.
Fitur Utama
- Deteksi gerak PIR dengan fungsi sensor cahaya siang
- Deteksi gerak akurat dengan output ON/OFF saluran tunggal
- Area deteksi, waktu tahan, dan ambang batas cahaya siang dapat disesuaikan melalui sakelar putar atau remote control
- Jangkauan deteksi maksimum: diameter 30-36m pada ketinggian 10m / diameter 6-10m pada ketinggian 30m
- Relai 26A dengan kapasitas beban maksimum: beban resistif 2000W dan beban induktif 1200W
- Perlindungan kapasitas lonjakan 2kV
- Instalasi pemasangan permukaan
- Ideal untuk aplikasi deteksi gerak lobi, gudang, dan industri
Spesifikasi Teknis
| Parameter Input/Output | ||
|---|---|---|
| Tegangan input | 220-240V AC | |
| Tegangan terukur | 230V AC | |
| Arus kerja | Maks 20mA | |
| Konsumsi daya | ≤0.5W @230V AC | |
| Sinyal output | ON/OFF | |
| Tegangan lonjakan maks | 2KV (L/N, EN61000-4-5) | |
| Arus lonjakan maks | 75A (50% Ipeak, lebar pulsa =500us, beban penuh 230Vac, start dingin) | |
| Beban maks | Beban resistif 2000W dan beban induktif 1200W @230Vac | |
| Parameter Sensor | ||
|---|---|---|
| Fungsi | Deteksi gerak PIR + sensor cahaya siang | |
| 1 | Pengaturan sakelar putar/remote MH10: 100%/75%/50%/25% | |
| 1 | Pengaturan sakelar putar/remote MH10: Uji 2s/30s/1menit/5menit/10menit/30menit | |
| Sensor Cahaya Siang | Pengaturan sakelar putar/remote MH10: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Nonaktif | |
| Jangkauan deteksi radius (jangkauan 100%) | 15-18m @25℃ berdasarkan ketinggian pemasangan 10m (gerakan tangensial) 3-5m @25℃ berdasarkan ketinggian pemasangan 3m (gerakan tangensial) |
|
| Prioritas Cahaya Siang | Beberapa pengaturan dari 50lux nyala/300lux mati hingga 200lux nyala/600lux mati | |
| Remote control | Tersedia (remote MH10) | |
| Ketinggian pemasangan | 3-30m (nilai tipikal: 10m) | |
| Lingkungan Aplikasi | ||
|---|---|---|
| Instalasi | Pemasangan permukaan | |
| Suhu kerja | -25℃ hingga +50℃ (jangkauan deteksi dapat bervariasi dengan suhu) | |
| Suhu penyimpanan | -25℃ hingga +50℃, kelembaban ≤60% (non-kondensasi) | |
| Standar pengkabelan | Diameter kawat: 0.2-2.5mm², Panjang pengupasan kawat: 5-8mm | |
| Garansi | 5 tahun (aplikasi dalam ruangan) | |
| Sertifikasi & Standar | ||
|---|---|---|
| Sertifikat | CE UACK | |
| Persyaratan lingkungan | Sesuai dengan RoHS | |
| Rating IP | IP54 | |
Dimensi Produk
Diagram Pengkabelan
Catatan Pengkabelan Penting:
1. Terminal LN berarti input AC, L'N berarti output AC. Harap sambungkan dengan benar. 2. Kapasitas beban maksimum satu sensor adalah beban resistif 2000W dan beban induktif 1200W untuk satu beban. Untuk beban tambahan dalam satu loop, kami merekomendasikan penambahan kontaktor AC ke terminal output LN untuk menghindari lonjakan beban sesaat.
Pola Radiasi Deteksi
1. Terminal LN berarti input AC, L'N berarti output AC. Harap sambungkan dengan benar. 2. Kapasitas beban maksimum satu sensor adalah beban resistif 2000W dan beban induktif 1200W untuk satu beban. Untuk beban tambahan dalam satu loop, kami merekomendasikan penambahan kontaktor AC ke terminal output LN untuk menghindari lonjakan beban sesaat.
Pola Radiasi Deteksi
Informasi Sinyal Deteksi
Produk mendeteksi sinyal gerakan manusia. Deteksi sinyal gerakan mengidentifikasi gerakan manusia yang signifikan (berjalan) dalam area deteksi.
Proses Inisialisasi
Saat dinyalakan, indikator sensor akan mati setelah berkedip selama 20 detik. Sensor tidak akan mendeteksi sinyal gerakan selama periode inisialisasi ini. Setelah 20 detik, Anda dapat menggunakan sakelar putar atau remote control untuk menyesuaikan area deteksi, waktu tahan, sensor cahaya siang, dan parameter lainnya.
Pengaturan Default Pabrik
Area Deteksi: 100%, Waktu Tahan terminal ON/OFF: 2s, Waktu Tahan terminal kontak kering: 2s, Ambang batas Cahaya Siang: Nonaktif, Indikator: AKTIF
Konfigurasi Sakelar Putar
Pengaturan Area Deteksi
Gear
| Pengaturan Prioritas Cahaya Siang | 1 |
|---|---|
| 50lux NYALA / 300lux MATI | 2 |
| 100lux NYALA / 400lux MATI | 3 |
| 150lux NYALA / 500lux MATI | 4 |
| 200lux NYALA / 600lux MATI | Pengaturan Waktu Tahan |
Gear
| Pengaturan Prioritas Cahaya Siang | 1 |
|---|---|
| 50lux NYALA / 300lux MATI | 2 |
| 100lux NYALA / 400lux MATI | 3 |
| 150lux NYALA / 500lux MATI | 4 |
| 200lux NYALA / 600lux MATI | 5 |
| Nonaktif | 6 |
| 150lux | Pengaturan Sensor Cahaya Siang |
Gear
| Pengaturan Prioritas Cahaya Siang | 1 |
|---|---|
| 50lux NYALA / 300lux MATI | 2 |
| 100lux NYALA / 400lux MATI | 3 |
| 150lux NYALA / 500lux MATI | 4 |
| 200lux NYALA / 600lux MATI | 5 |
| Nonaktif | 6 |
| 150lux | 7 |
| Nonaktif | Panduan Instalasi & Penggunaan |
Gear
| Pengaturan Prioritas Cahaya Siang | 1 |
|---|---|
| 50lux NYALA / 300lux MATI | 2 |
| 100lux NYALA / 400lux MATI | 3 |
| 150lux NYALA / 500lux MATI | 4 |
| 200lux NYALA / 600lux MATI | 5 |
| Nonaktif | Panduan Instalasi & Penggunaan |
Sensor harus dipasang oleh teknisi listrik profesional dalam keadaan mati listrik
- Ketinggian pemasangan tipikal adalah 10m untuk penggunaan dalam ruangan saja
- Pasang jauh dari area bersuhu panas atau berubah cepat untuk menghindari pemicu palsu
- Pastikan tidak ada objek besar di dalam area deteksi (sensor tidak dapat mendeteksi melalui objek)
- Hindari penempatan di dekat objek pemantul kuat, router wifi, oven microwave untuk mencegah pemicu palsu
- Fungsi area deteksi didasarkan pada suhu lingkungan 25℃ - kinerja bervariasi dengan perubahan suhu
- Deteksi dioptimalkan untuk gerakan tangensial; jangkauan deteksi gerakan radial lebih pendek karena karakteristik PIR
- Penafian:
Karena kompleksitas teknologi produk dan perbedaan lingkungan aplikasi, kami tidak dapat menjamin deskripsi yang sepenuhnya akurat atau lengkap. Spesifikasi ini hanya untuk referensi pengguna. Kami berhak untuk membuat perubahan pada spesifikasi produk tanpa pemberitahuan dan tidak membuat komitmen atau jaminan hukum. Kami mendorong pengguna untuk melengkapi atau memodifikasi isi spesifikasi berdasarkan pengalaman penggunaan produk mereka. Untuk informasi lebih lanjut, silakan hubungi perwakilan penjualan kami.
