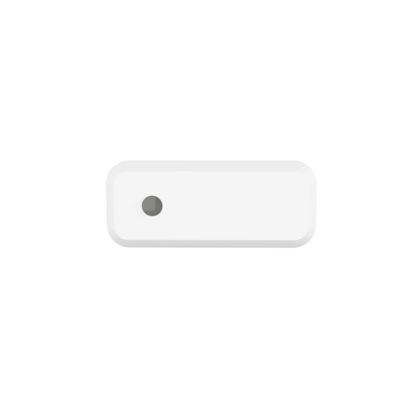

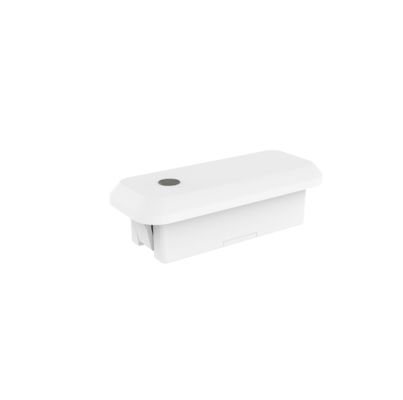

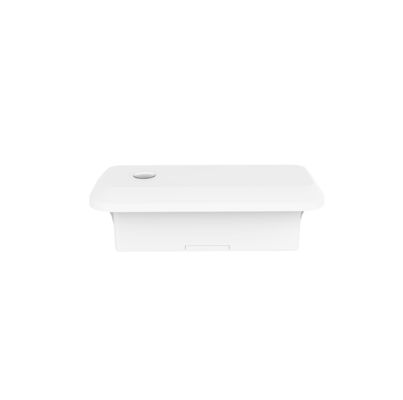

Sensor Gelap 12Vdc yang Dapat Diredupkan dengan Fungsi Pemanenan Cahaya Siang Hari untuk Lampu Panel dan Lampu Linear MC182D 99

[Fitur produk]

• Dibangun- dalam pemasangan sensor kehadiran
• Mengadopsi teknologi antena microwave paten 24GHz, mendukung 4m maksimum. ketinggian instalasi
• Dengan teknologi RF Jerman, 5 tahun garansi produk
• Fungsi sensor gerak, gerak kecil, dan sinar siang
• Berlaku untuk kamar mandi, ruang tamu, dapur dan lingkungan lain di mana gerakan, deteksi gerakan kecil diperlukan
• Kontrol jarak jauh tersedia untuk konfigurasi parameter

[Parameter]

[Deskripsi fungsi]

   Gerakan besarsinyal aktif    KecilSinyal gerak mempertahankan
Kehadiran manusia:mendeteksi tubuh manusia di daerah deteksi untuk melakukanbesarsinyal gerak(berjalan)untuk memicu induksidanoutput tingkat tinggi (seperti lampu kontrol on dan off), dan kemudian mendeteksiGerakan kecilsinyal (tubuh bersandar ke depan, ke belakang, memiringkan anggota tubuh, menggelengkan kepala, mengetik, bermain ponsel dan lainnya)Motif kecil.)adengan deteksi tanda vital pernapasan manusia yang disebabkan oleh rongga perut, ekspansi dadadlluntuk mempertahankan tingkat output yang tinggi (sepertislampu kontrolsselalu menyala)

Kehadiran manusia: tidak ada sinyal yang terdeteksi di area deteksi dan output rendah (lampu kontrol dimatikan)

[Diagram]

• Dimensi (satuan: mm)

• Fungsi

• Kabel

[Instruksi Pemasangan]

Aku tidak tahu.

[Rentang deteksi]

[Remote Controller]

[Inisialisasi]

Setelah hidup, sensor secara otomatis menyalakan cahaya pada 100% kecerahan, dan memeriksa diri untuk 10s. Selama inisialisasi, sensor tidak dapat mendeteksi gerakan.Ini memasuki mode sensing setelah initialization, dan selama itu, lampu mempertahankan 100% kecerahan.

[Pengaturan default]

Sensitivitas: 100% Waktu tunggu: 5 detik Sensor cahaya siang hari: Matikan Periode siaga: 0 s Tingkat redup siaga: 20%

[Pemberitahuan Aplikasi]

AkuSensor harus dipasang oleh seorang ahli listrik profesional. Silakan matikan listrik sebelum memasang, kabel, mengubah konfigurasi.

AkuProduk memiliki kemampuan penetrasi yang baik ke plastik, kayu, dll, tetapi antena modul gelombang mikro tidak harus memiliki aksesori logam atau cangkang logam, cangkang kaca, dll.di depan langsung atau di dekatnya,Jika tidak, itu akan mempengaruhi transmisi dan penerimaan antena..

AkuJarak sensasi akan dipengaruhi oleh ketinggian instalasi, ukuran benda yang akan dideteksi, kecepatan gerakan, dampak lingkungan instalasi,dan jarak sensing di arah yang berbeda akan memiliki tingkat tertentu dari variabilitas.

AkuPeraturan Cahaya siang hari batas adalah dalam lingkungan yang cerah, tidak ada bayangan, dan kondisi refleksi cahaya sekitar difus.eCahaya siang harinilai yang terdeteksi oleh sensor cahaya mungkin berbeda.

AkuJarak instalasi produk dianjurkan lebih dari 1,5 m; jarak instalasi antara produk dan router harus lebih dari 1,5 m,agar tidak menyebabkan gangguan pada operasi normal dari sensor gelombang mikro.

AkuPesawat pemasangan produk (misalnya substrat aluminium, papan PCB) harus berada pada perbedaan ketinggian tertentu dari bidang antena modul gelombang mikro,dan bidang antena modul gelombang mikro harus lebih tinggi dari bidang terdekat lebih dari 5 mm untuk mencapai efek deteksi terbaik.

AkuSumber daya listrik DC yang diatur dengan tegangan output yang stabil, arus rendah dan koefisien riaktharus digunakan, thgelombang dari catu daya harus kurang dari 50mV, dan arus beban minimum dari catu daya harus lebih dari 120mA,dan juga dianjurkan untuk mengatur kondensator elektrolitik tidak kurang dari 100uF di Sup daya masukanAkuyTerminal VCC.

AkuPemasangan produk sejauh mungkin dari peralatan logam besar, pipa, ventilasi AC, ventilasi knalpot, mesin asap dan adegan lainnya,sehingga untuk menghindari getaran peralatan mempengaruhi efek deteksi.

AkuModul gelombang mikro harus menghindari dekat dengan catu daya AC drive, jauh dari jembatan pengoreksi catu daya drive, trafo, tabung switch dan perangkat bertenaga tinggi lainnya,untuk menghindari gangguan sinyal frekuensi tinggi pada operasi normal modul gelombang mikro.

AkuDesain produk: permukaan antena modul gelombang mikro dan sirkuit terdekatnya untuk menghindari aliran arus besar, menghindari trafo atau komponen frekuensi tinggi di dekatnya,jarak harus lebih dari 10mm sejauh mungkin.

AkuKetika kabel, sisi antena dan sisi komponen di bagian belakang produk tidak harus ditutupi kabel atau memiliki arus besar mengalir melalui,agar tidak mempengaruhi operasi normal sensor.

AkuBagian depan produk dan di dekatnya tidak dapat dilengkapi dengan aksesori logam atau blok kaca, sehingga tidak mempengaruhi operasi normal sensor,sementara ketebalan plastik sejauh mungkin untuk memilih kurang dari 1mm, terlalu tebal akan mempengaruhi deteksi modul gelombang mikro dan arah; pesawat antena gelombang mikro dan jarak cangkang harus lebih besar dari 3,2 mm

AkuPermukaan antena produk dan pesawat logam (substrat aluminium, cangkang besi) harus memiliki perbedaan tinggi tertentu, jarak yang direkomendasikan lebih dari 0,5 mm.

Ketika struktur produk, mode pasokan listrik / sirkuit, penutup depan antena sensor, dll berubah, tolong beri tahu produsen sensor untuk mengkonfirmasi, sehingga tidak menyebabkan produk bekerja tidak benar.Jika tidak, produsen tidak bertanggung jawab atas kelainan tersebut.
