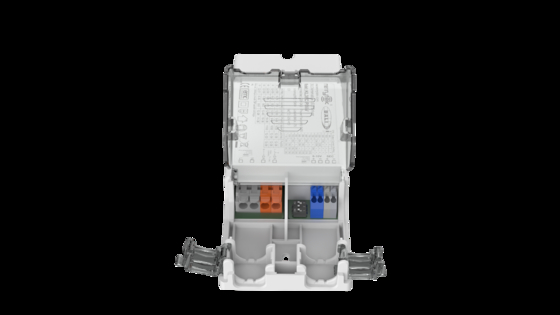

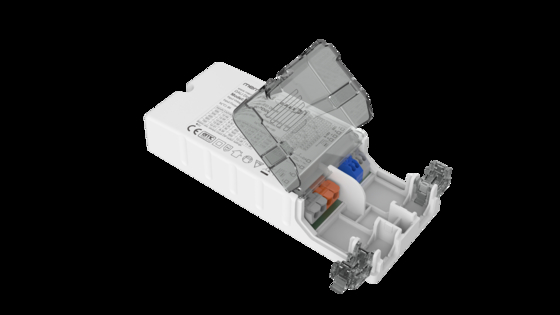

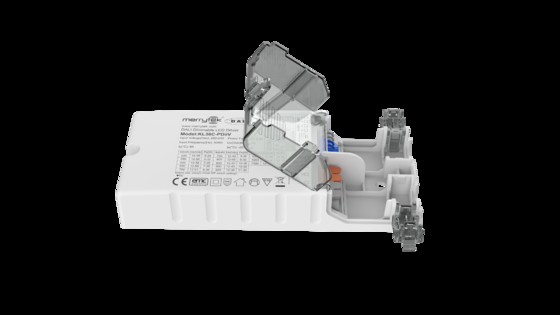

Seri yang mudah digunakan 36W LED Driver 500mA hingga 1100mA opsional dengan pengedupan DALI2 dan masa garansi 5 tahun

  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
Tempat asal CINA
Nama merek Merrytek
Sertifikasi CE
Nomor model KL36C-PDIIV
Kuantitas min Order 100
Harga Dapat dinegosiasikan
Kemasan rincian Kotak putih + Karton, 50pcs/CTN
Waktu pengiriman 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah:
Syarat-syarat pembayaran T/t atau paypal
Menyediakan kemampuan 10,000pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan input dinilai 220-240Vac 50Hz /60Hz Kisaran Tegangan Masukan DC 200-240Vdc
Mode operasi Arus konstan Metode kontrol Dali DT6 dan Pushdim dan Driver LED 1 10V
Faktor daya ≥0.95 Efisiensi 88%
Saat ini 500-1100mA Dimensi 154x63x28mm
Peringkat IP IP20 Jaminan 5 tahun
Menyoroti

Pengemudi LED dimmable 36W

,

Pengemudi LED pemadaman DALI2

,

500mA-1100mA penggerak arus konstan
Tinggalkan pesan
Deskripsi Produk

Driver LED peredupan arus konstan 36W seri mudah digunakan 500mA hingga 1100mA opsional dengan peredupan DALI2 dan masa garansi 5 tahun



1. Deskripsi

-Bebas kedip untuk seluruh rentang peredupan

-Daya siaga di bawah 0,5W

-Peredupan primer dengan tombol tekan

-Peredupan sekunder dengan peredup 1-10V

-Antarmuka DALI bawaan DT6

-Perlindungan: korsleting / suhu berlebih/ tegangan berlebih

-Kompensasi CLO

-Mengurangi arus untuk suhu sekitar yang tinggi

-pushDIM dengan fungsi memori

-Garansi 5 tahun



2. Parameter

Masukan Tegangan Operasi 198-264Vac 50Hz/60Hz
Tegangan Masukan Terukur 220-240Vac 50Hz/60Hz
Rentang Tegangan Masukan DC 200-240Vdc
Arus Masukan 0.19A Maks.
Arus Masuk Masukan <15A (Lebar pulsa setengah arus100μs) @230Vac
Faktor daya(@230V100% beban) ≥ 0.95
Total distorsi harmonik Khas:15% (@230Vac, beban 100%)
Daya siaga ≤0.5W (@230Vac saat DALI mati)
Efisiensi(@230Vac,beban 100%) 88% Maks.
Metode Pengkabelan Penampang kawat:0.75-2.5mm2

Pemutus sirkuit otomatis

(Hitung arus di dalam kawat)

 tipe B10 B13 B16 B20 B25 /
Jumlah 20 25 35 45 55 /
tipe C10 C13 C16 C20 C25 C32
Jumlah 35 50 55 75 95 120
Keluaran Mode operasi Arus Konstan
Jenis beban LED
Persyaratan riak (Berkedip atau Bebas Berkedip) Nilai kedip: kurang dari 5% untuk seluruh rentang peredupan
Waktu mulai <1s (@230Vac); <0.5s (@200Vdc)
Tegangan keluaran tanpa beban 75V DC Maks.
Rentang tegangan keluaran beban 9-58V DC
Daya keluaran beban penuh 36W Maks.
Arus keluaran beban 500-1100mA Untuk detail
Presisi arus/tegangan konstan Presisi Arus Konstan ±5%
Metode pengkabelan Penampang kawat:0.75-1.5mm2
Metode Kontrol Peredupan PUSH Primer Peredupan PUSH primer (Panjang kabel utama maks.:20m)
Peredupan DALI Peredupan DALI (Panjang kabel maks.:300m)
1-10V(0-10V)Peredupan Peredupan 0-10V(Arus port＜1mA) tidak ada fungsi mematikan
(Panjang kabel utama maks.:20M)
Rentang peredupan 0%-100%
Pengecualian Proteksi Requirements Suhu berlebih keluaran
perlindungan		 Ya, tanpa fungsi pemulihan sendiri (Dapat ditanyakan)
Perlindungan korsleting keluaran Ya, tanpa fungsi pemulihan sendiri (Dapat ditanyakan)

Pengoperasian

Lingkungan

 Suhu pengoperasian/ kelembapan -25℃~50℃ Kelembapan: 85% (Non-kondensasi)
Suhu penyimpanan/ kelembapan -40℃~80℃, Kelembapan: 85% (Non-kondensasi)
Suhu casing maks.(Tc) 85℃

Keselamatan

& EMC

 Standar EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Standar protokol DALI IEC62386-101 / 102 / 207 DT6 251 252 253
Standar keselamatan EN61347-1 EN61347-2-13
Sertifikasi CE, ENEC, UKCA
Tegangan tahan 3750Vac, 5mA, 60s (Masukan “L N”- Keluaran “SEC”)
Lainnya Tingkat perlindungan IP20
Jenis perlindungan Kelas II
Jenis instalasi Instalasi independen
Dimensi 154*63*28mm
Fungsi memori pemadaman Ya, memori pemadaman PUSH
Sinkronisasi peredupan PUSH

Paralel: 15 unit Maks.

Seri: 25 unit Maks.
Persyaratan pengemasan Tas PE + kotak putih + manual + partisi + kotak luar (K=A)
Berat 173±5g
Masa pakai 5 tahun @Ta beban penuh
Catatan: Semua parameter diuji pada tegangan masukan 230VAC dan lingkungan 25 °C kecuali ditentukan.



3. Dimensi (Satuan:mm)

Seri yang mudah digunakan 36W LED Driver 500mA hingga 1100mA opsional dengan pengedupan DALI2 dan masa garansi 5 tahun 0Seri yang mudah digunakan 36W LED Driver 500mA hingga 1100mA opsional dengan pengedupan DALI2 dan masa garansi 5 tahun 1

4. Diagram Pengkabelan

Seri yang mudah digunakan 36W LED Driver 500mA hingga 1100mA opsional dengan pengedupan DALI2 dan masa garansi 5 tahun 2

Gbr. A DALI Peredupming

Seri yang mudah digunakan 36W LED Driver 500mA hingga 1100mA opsional dengan pengedupan DALI2 dan masa garansi 5 tahun 3Seri yang mudah digunakan 36W LED Driver 500mA hingga 1100mA opsional dengan pengedupan DALI2 dan masa garansi 5 tahun 4

Gbr.B Push Dimming

Seri yang mudah digunakan 36W LED Driver 500mA hingga 1100mA opsional dengan pengedupan DALI2 dan masa garansi 5 tahun 5

Gbr.C 1-10V Dimming





5. Penurunan daya

Seri yang mudah digunakan 36W LED Driver 500mA hingga 1100mA opsional dengan pengedupan DALI2 dan masa garansi 5 tahun 6

6. Kurva peredupan

Seri yang mudah digunakan 36W LED Driver 500mA hingga 1100mA opsional dengan pengedupan DALI2 dan masa garansi 5 tahun 7

7. Pengaturan gigi saat ini

Arus(mA) DIP Pomax(W) Uout(V)
1 2 3 4
500 - - - - 29.0 9～ 58
550 - ON - - 31.9 9～ 58
600 - - ON - 34.8 9～ 58
650 - ON ON - 35.8 9～ 55
700 ON ON ON - 35.7 9～ 51
750 - - - ON 36.0 9～ 48
800 ON - - ON 36.0 9～ 45
850 - ON - ON 35.7 9～ 42
900 ON ON - ON 36.0 9～ 40
950 - - ON ON 36.1 9～ 38
1000 ON - ON ON 36.0 9～ 36
1050 - ON ON ON 35.7 9～ 34
1100 ON ON ON ON 36.3 9～ 33



8. ON/OFF & Deskripsi Pengoperasian Peredupan

A. Tekan sebentar sakelar PUSH (waktu tekan sebentar 0,1s-1s), driver LED akan menyala atau mati.

B. Peredupan: Tekan dan tahan sakelar PUSH (1s-8s), driver LED dapat mencapai peredupan, pencerahan atau peredupan, rentang peredupan adalah 1-100%.

C. Memori: Peredupan PUSH memiliki fungsi memori peredupan.

D. Sinkronisasi peredupan: Daya yang terhubung ke sakelar PUSH yang sama dapat disinkronkan dengan menekan dan menahan sakelar PUSH selama lebih dari 15 detik

E. Mode peredupan DALI: Hubungkan catu daya ke sistem DALI, dan itu dapat diredupkan oleh host DALI. Rentang peredupan adalah 0-100%.



9. hal yang perlu Attention

1) Rangkaian LED harus dihubungkan ke beban sebelum menyalakan daya masukan, jika tidak, rangkaian LED dapat rusak.

2) Setelah masukan penggerak LED dimatikan, akan ada tegangan sisa pada keluaran, yang dapat dipertahankan selama sekitar 3 menit.
