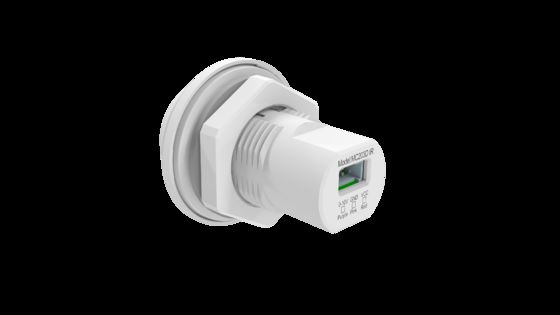

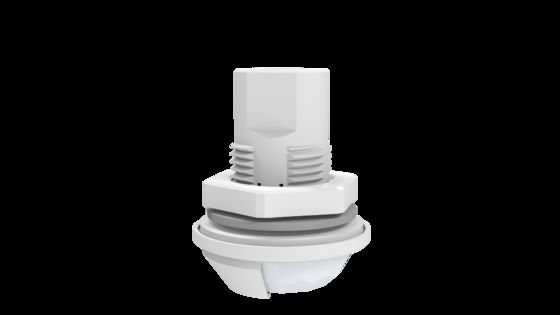

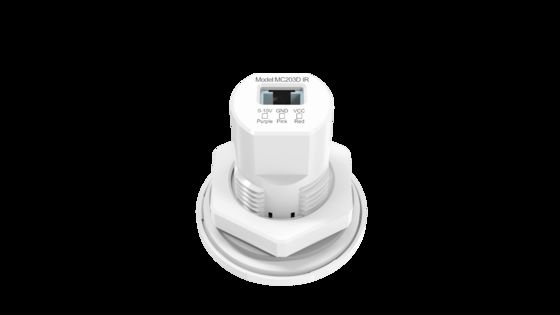

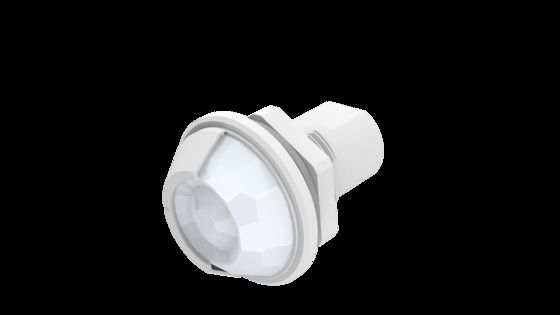

12Vdc Dimmable PIR Motion Sensor Untuk Lampu Tri-proof, Zhaga Book20 Interface, Garasi Parkir Berlaku MC203D IR/1
| Tempat asal | Shenzhen, Cina |
|---|---|
| Nama merek | Merrytek |
| Sertifikasi | CE |
| Nomor model | MC203D IR 1/ MC203D IR |
| Kuantitas min Order | 100 pcs |
| Harga | Dapat dinegosiasikan |
| Kemasan rincian | Papan berdinding papan + Karton(K=A) |
| Waktu pengiriman | 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah: |
| Syarat-syarat pembayaran | T/t |
| Menyediakan kemampuan | 10000 PC/bulan |
Detail produk
| Tegangan terukur | 12 ± 1VDC | Pekerjaan Saat Ini | <15mA |
|---|---|---|---|
| Sinyal keluaran | 5V pwm peredupan/ 0-10v peredupan | Ketinggian Pemasangan | Khas 3m (4,5m maks) |
| Suhu Operasional | -20 ℃ -55 ℃ | Sertifikat | CE |
| Seumur hidup | 5 tahun garansi @ta (indoor) | Modus Deteksi | Deteksi PIR |
| Menyoroti | 12Vdc dimmable PIR motion sensor,Zhaga Book20 PIR sensor,parking garage motion sensor |
||
Deskripsi Produk
Sensor Gerak PIR Dimmable 12Vdc Untuk Lampu Tri-proof, Antarmuka Zhaga Book20, Garasi Parkir Berlaku
Fitur Produk
- Antarmuka Zhaga20
- Tinggi pemasangan maksimum 4,5 meter, cocok untuk garasi parkir
- Detektor gerak PIR untuk lampu tri-proof
- Desain IP65
- Parameter sensor dapat disesuaikan dengan remote
Parameter Teknis
Masukan
| Tegangan terukur | 12±1VDC |
| Arus kerja | <15mA |
| Tegangan riak | <100mVp-p |
Keluaran
| Sinyal keluaran | MC203D IR 1 | MC203D IR |
| Sinyal peredupan PWM 5V | Sinyal peredupan 0-10V |
Parameter Sensor
| Mode deteksi | Deteksi PIR |
| Area Deteksi | 100% /75%/50%/25% |
| Waktu Tahan | 5s/30s/1menit/3menit/5menit/10menit/20menit/30menit |
| Periode Siaga | 0s/10s/1menit/3menit/5menit/10menit/30menit/+∞ |
| Sensor Cahaya Siang |
Ambang batas cahaya siang: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux(Nonaktif) (Status difusi sekitar)
Prioritas Cahaya Siang: AKTIF | NONAKTIF
5Lux: 55-105Lux
15Lux: 65-115Lux
30Lux: 80-130Lux
50Lux: 100-150Lux
100Lux: 150-250Lux
150Lux: 200-300Lux
|
| Tingkat peredupan | 10%(1.4-1.6V) 20%(1.9-2.1V) 30%(2.9-3.1V) 50% (4.9-5.1V) |
| Rentang deteksi (radius) | 2-4m (dalam ruangan, sensitivitas 100%, tanpa sinar matahari langsung ke sensor; suhu 25°C) |
| Tinggi pemasangan | Tipikal 3m (Maks 4,5m) |
Lingkungan
| Suhu kerja (Ta) | -20°C-55°C |
| Suhu penyimpanan | -40°C~+80°C Kelembaban: ≤85% (non-kondensasi) |
Standar Sertifikasi
| Bersertifikat | CE |
| Persyaratan lingkungan | Mematuhi persyaratan RoHS 2.0, Reach |
| Rating IP | IP65 |
Spesifikasi Lainnya
| Pengkabelan | Kabel 3 PIN 378±8mm |
| Persyaratan pemasangan | Pasang di tengah atau samping highbay |
| Persyaratan pengemasan | Partisi + Karton (K=A) |
| Berat bersih | 10±3g |
| Masa pakai | Garansi 5 tahun @Ta (dalam ruangan) |
Ketika suhu sekitar mendekati rentang suhu tubuh manusia (36°C~37°C/96.8~98.6°F), deteksi gerak PIR akan melemah secara signifikan atau tidak responsif.
Ketika suhu sekitar atau suhu baki LED lebih tinggi dari 55°C/131°F, pemicuan palsu dapat terjadi, silakan coba kurangi sensitivitas deteksi untuk meningkatkan. Jika pemicuan palsu terus berlanjut, sensor PIR tidak cocok untuk digunakan di ruang tersebut.
Deskripsi Fungsi
| Fungsi ON-OFF | Periode Siaga diatur ke "0s" |
| Peredupan 2 langkah | Periode Siaga diatur ke "+∞" |
| Peredupan 3 langkah | Periode Siaga diatur ke "10s/1menit/3menit/5menit/10menit/30menit" |
| Prioritas cahaya siang | Tekan Jarak Jauh Mode DH dan Sensor Cahaya Siang diatur ke "5Lux/15Lux/30Lux/50Lux/100Lux/150Lux" |
| Pemanenan cahaya siang | TIDAK ADA |
Informasi Produk
- Dimensi (Satuan:mm)
- Pengkabelan
Rentang Deteksi
Remote Control
Inisialisasi
Setelah menyalakan daya, sensor akan dihangatkan selama 45-60 detik lalu mulai bekerja.
Pengaturan Default
Sensitivitas: 100%, Waktu tahan: 5s, Sensor cahaya siang: Nonaktif, Periode siaga: 0s, Tingkat DIM Siaga: 10%
Pemberitahuan Aplikasi
- Sensor harus dipasang oleh teknisi listrik profesional. Harap matikan daya sebelum memasang, mengkabel, dan mengubah parameter.
- Sensor PIR tidak dapat menembus bahan apa pun, pastikan tidak ada penghalang antara sensor dan orang/objek yang bergerak.
- Sensor mungkin sulit mendeteksi orang jika mengenakan pakaian tebal di musim dingin.
- Sinyal panas akan dianggap sebagai sinyal bergerak untuk memicu sensor. Hindari mengarahkan sensor ke AC atau sumber pemanas lainnya.
- Sensor hanya untuk penggunaan di dalam ruangan. Sinar matahari luar ruangan dapat memengaruhi deteksi sensor.
- Karena peningkatan berkelanjutan, isi instruksi ini dapat diubah tanpa pemberitahuan sebelumnya.
- Kinerja peredupan bisa berbeda saat bekerja dengan driver 0-10V yang berbeda.
- Ambang batas cahaya siang diukur di lingkungan yang cerah tanpa bayangan dan pantulan difus cahaya sekitar. Tingkat lux sekitar bisa berbeda di lingkungan, cuaca, iklim, waktu, dan musim yang berbeda.
- Jarak deteksi terkait dengan tinggi orang, tinggi pemasangan, sudut pemasangan, suhu lingkungan kerja, dll.
Produk ini harus digunakan dengan catu daya DC yang stabil tegangannya yang tegangan inputnya stabil dan faktor riaknya rendah (faktor riak lebih rendah dari 100mV; arus beban lebih besar dari 25mA).
Saat memasang di lingkungan baru, harap pasang dan uji setidaknya 5 buah produk terlebih dahulu sebelum pemasangan massal.
Catatan Penting Sensor PIR
PIR adalah sensor inframerah piroelektrik yang mendeteksi perubahan sinar inframerah. Harap perhatikan hal-hal berikut dalam penggunaan sebenarnya:
- Mendeteksi sumber panas selain tubuh manusia
- Suhu sumber panas tidak berubah atau sumber panas tidak bergerak
- Faktor lingkungan terkait lainnya dan pelanggaran prinsip aplikasi PIR berdampak
Skenario Pemicuan Palsu yang Mungkin Terjadi
- Ketika hewan kecil memasuki jangkauan deteksi
- Ketika sinar inframerah jauh dari sinar matahari, lampu depan mobil, lampu pijar, dll. langsung mengenai sensor
- Ketika suhu dalam jangkauan deteksi berubah drastis karena udara hangat, udara dingin dari peralatan pendingin, uap air dari pelembap, dll.
Skenario Non-Pemicuan yang Mungkin Terjadi
- Ketika ada zat seperti kaca dan akrilik yang menghalangi transmisi sinar inframerah jauh antara sensor dan objek deteksi.
- Sumber panas dalam jangkauan deteksi hampir tidak bergerak atau bergerak dengan kecepatan tinggi.
