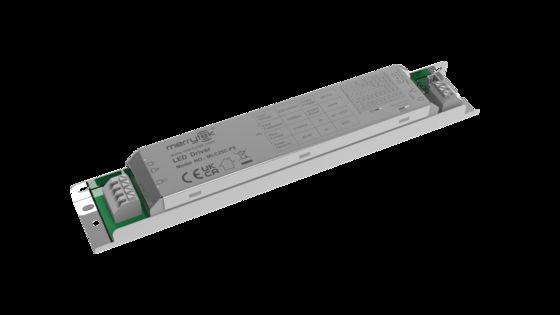

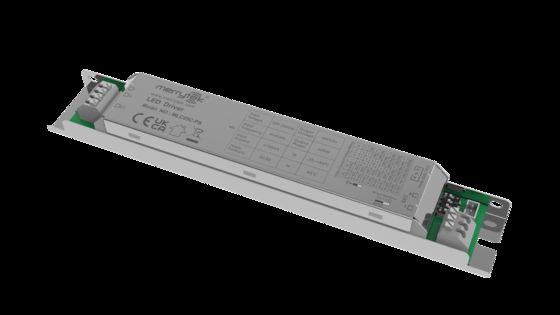

25W Isolated Sensor DIM Led Driver, Dengan PWM Dimming Terminal, 300-700mA Current MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
Tempat asal Shenzhen, Cina
Nama merek Merrytek
Sertifikasi CE、UKCA、SAA
Nomor model MLC25C-PS
Kuantitas min Order 100 pcs
Harga Dapat dinegosiasikan
Kemasan rincian Papan berdinding tas PE, karton (K=A)
Waktu pengiriman 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah:
Syarat-syarat pembayaran T/t
Menyediakan kemampuan 10000 PC/bulan
Detail produk
Tegangan kemarahan 220-240Vac 50Hz/60Hz Kekuatan Siaga ≤0,5W（Dilengkapi dengan kepala split penginderaan Merrytek 5,8Ghz）
Faktor Daya ≥0,95 (beban Maks 230V) Model kerja Arus Konstan
Berkedip ≤5% Peringkat IP IP20
Seumur hidup Garansi 5 tahun @ Ta 230V beban penuh
Menyoroti

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
Tinggalkan pesan
Deskripsi Produk
25W Driver LED Sensor Terisolasi DIM, Dengan Terminal DIM PWM, Arus 300-700mA
Fitur Produk
  • Rangka sirkuit dua tahap terisolasi, peredupan penuh dan bebas kedip.
  • Mendukung sakelar DIP untuk mengatur gear arus.
  • Mendukung catu daya bantu 12V, dengan kepala pemisah penginderaan dapat mencapai fungsi penginderaan terintegrasi.
  • Dilengkapi dengan port kontrol peredupan PWM.
  • Cocok untuk berbagai sensor gelombang mikro atau modul pintar nirkabel.
Parameter
Seri produk MLC25C-PS
Tegangan terukur 220-240V AC 50Hz/60Hz
Daya siaga ≤0.5W (Dilengkapi dengan kepala pemisah penginderaan Merrytek 5.8Ghz)
Lonjakan 1KV(L/N,EN61000-4-5)
Faktor daya ≥0.95 (Beban Maks 230V)
Arus masukan ≤0.13A @230VAC beban penuh
Arus lonjakan <15A (arus setengah 100us)@230V AC
Efisiensi kerja ≥84% (Beban Maks 230V)
Keluaran
Model kerja CC
Jenis beban LED
Kedip ≤5%
Akurasi arus konstan Akurasi arus konstan ±5%
Parameter driver bantu Arus 12VDC: Maks 100mA
Tegangan keluaran tanpa beban Maks 60VDC
Daya beban penuh Maks 25W
Arus beban 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA
Rentang tegangan keluaran beban 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
Persyaratan Perlindungan Abnormalitas
Mode perlindungan Perlindungan tegangan berlebih masukan | Perlindungan tanpa beban masukan | Perlindungan korsleting masukan
Persyaratan Lingkungan
Suhu operasi Bawaan: -25…+50℃
Suhu cangkang maksimum (Tc) 85℃
Suhu/kelembaban penyimpanan -40℃…+80℃ Kelembaban: ≤85% (non-kondensasi)
Standar Sertifikat
Sertifikat CE,UKCA,SAA
Persyaratan lingkungan RoHS2.0, Persyaratan Reach
Standar keselamatan (LVD) EN61347-1, EN61347-2-13
Standar EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tegangan tahan Primer ke sekunder: 3.75KVAC Primer ke ground :1.5KVAC
Peringkat IP IP20
Kategori Produk Kelas I
Lainnya
Metode pengkabelan Terminal tekan, diameter kawat:0.5-1.0mm2
Instalasi Bawaan
Paket Sekat kantong PE, karton (K=A)
Berat bersih 144.5±5g
Masa pakai Garansi 5 tahun @Ta 230V beban penuh
Kolokasi Kepala Pemisah
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Informasi Produk

Pengkabelan dan fungsi

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

Dimensi (Unit:mm)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
Kurva Parameter
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
Kurva Masa Pakai
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
Pengaturan Arus Keluaran
Arus keluaran Rentang tegangan S1 S2 S3 S4
300mA 9-42V - - - -
350mA 9-42V - - - ON
400mA 9-42V - - ON -
450mA 9-42V - - ON ON
500mA 9-42V - ON ON -
550mA 9-42V - ON ON ON
600mA 9-42V ON - ON ON
650mA 9-38V ON ON ON -
700mA 9-36V ON ON ON ON
Inisialisasi

Saat dinyalakan, lampu menyala stabil. Saat sensor dikonfigurasi, lampu berubah sesuai dengan status sensor.

Pengaturan Default

Sesuaikan gear arus yang sesuai sesuai pesanan atau permintaan pelanggan.

Pemberitahuan Aplikasi
  • Harap gunakan produk ini sesuai dengan spesifikasi. Kegagalan dapat terjadi jika produk digunakan di luar kondisi penggunaan.
  • Produk harus dipasang oleh teknisi listrik profesional. Harap matikan daya sebelum memasang, mengkabel, mengubah pengaturan sakelar DIP.
  • String LED beban harus dihubungkan terlebih dahulu, lalu nyalakan daya masukan, jika tidak, dapat merusak string LED.
  • Setelah masukan driver LED dimatikan, akan ada tegangan sisa di ujung keluaran, yang dapat dipertahankan selama sekitar 3 menit.
