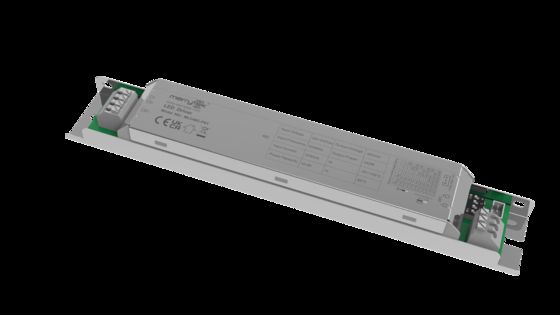

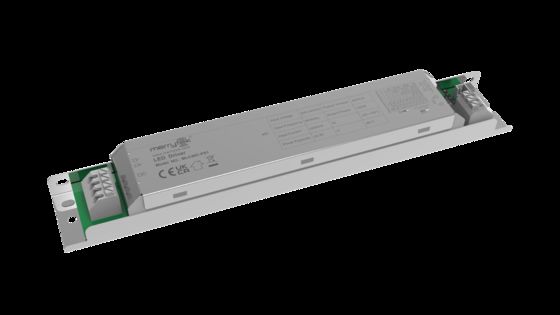

45W Isolated Sensor DIM Led Driver, Dengan PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
Tempat asal Shenzhen, Cina
Nama merek Merrytek
Sertifikasi CE、UKCA、SAA
Nomor model MLC40C-PS1
Kuantitas min Order 100 pcs
Harga Dapat dinegosiasikan
Kemasan rincian Papan berdinding tas PE, karton (K=A)
Waktu pengiriman 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah:
Syarat-syarat pembayaran T/t
Menyediakan kemampuan 10000 PC/bulan
Detail produk
Tegangan kemarahan 220-240Vac 50Hz/60Hz Kekuatan Siaga ≤0,5W（Dilengkapi dengan kepala split penginderaan Merrytek 5,8Ghz）
Faktor Daya ≥0,95 (beban Maks 230V) Model kerja Arus Konstan
Berkedip ≤5% Peringkat IP IP20
Seumur hidup Garansi 5 tahun @ Ta 230V beban penuh
Menyoroti

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
Tinggalkan pesan
Deskripsi Produk
Driver LED Sensor Terisolasi 45W, Dengan Terminal Peredupan PWM, Arus 600-1050mA
Fitur Produk
  • Rangka sirkuit dua tahap terisolasi, peredupan penuh dan bebas kedip
  • Mendukung sakelar DIP untuk mengatur gigi arus
  • Mendukung catu daya bantu 12V, dengan kepala pemisah penginderaan dapat mencapai fungsi penginderaan terintegrasi
  • Dilengkapi dengan port kontrol peredupan PWM
  • Cocok untuk berbagai sensor gelombang mikro atau modul pintar nirkabel
Parameter Teknis
Seri produk MLC40C-PS1
Tegangan terukur 220-240V AC 50Hz/60Hz
Daya siaga ≤0.5W (Dilengkapi dengan kepala pemisah penginderaan Merrytek 5.8Ghz)
Lonjakan 1KV(L/N,EN61000-4-5)
Faktor daya ≥0.95 (Beban maks 230V)
Arus masukan ≤0.23A @230VAC beban penuh
Arus lonjakan <20A(arus setengah 100us)@230V AC
Efisiensi kerja ≥86% (Beban maks 230V)
Keluaran
Model kerja CC
Jenis beban LED
Kedip ≤5%
Akurasi arus konstan Akurasi arus konstan ±5%
Parameter driver bantu Arus 12VDC: Maks 100mA
Tegangan keluaran tanpa beban Maks 60VDC
Daya beban penuh Maks 40W
Arus beban 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
Rentang tegangan keluaran beban 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / /9-42VDC 1000mA / 9-40VDC
Persyaratan Perlindungan Abnormalitas
Mode perlindungan Perlindungan tegangan berlebih masukan | Perlindungan tanpa beban masukan | Perlindungan hubung singkat masukan
Persyaratan Lingkungan
Suhu operasi Bawaan: -25…+50°C
Suhu cangkang maksimum (Tc) 85°C
Suhu/kelembaban penyimpanan -40°C…+80°C Kelembaban: ≤85% (non-kondensasi)
Standar Sertifikat
Sertifikat CE,UKCA,SAA
Persyaratan lingkungan RoHS2.0, Persyaratan Reach
Standar keselamatan (LVD) EN61347-1, EN61347-2-13
Standar EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tegangan tahan Primer ke sekunder: 3.75KVAC Primer ke ground :1.5KVAC
Peringkat IP IP20
Kategori Produk Kelas I
Lainnya
Metode pengkabelan Terminal tekan, diameter kawat:0.5-1.0mm2
Instalasi Bawaan
Paket Kantong PE sekat, karton (K=A)
Berat bersih 174±5g
Masa pakai Garansi 5 tahun @Ta 230V beban penuh
Kolokasi Kepala Pemisah
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Informasi Produk
Pengkabelan dan fungsi
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
Dimensi (Unit:mm)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
Kurva Parameter
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
Kurva Masa Pakai
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
Pengaturan Arus Keluaran
Arus keluaran Rentang tegangan S1 S2 S3 S4
600mA 9-42V - - - -
650mA 9-42V - - - NYALA
700mA 9-42V - - NYALA -
750mA 9-42V - - NYALA NYALA
800mA 9-42V - NYALA - NYALA
850mA 9-42V - NYALA NYALA -
900mA 9-42V - NYALA NYALA NYALA
950mA 9-42V NYALA NYALA - NYALA
1000mA 9-40V NYALA NYALA NYALA -
1050mA 9-38V NYALA NYALA NYALA NYALA
Inisialisasi

Saat dinyalakan, lampu menyala stabil. Saat sensor dikonfigurasi, lampu berubah sesuai status sensor.

Pengaturan Default

Sesuaikan gigi arus yang sesuai sesuai pesanan atau permintaan pelanggan.

Pemberitahuan Aplikasi
  • Harap gunakan produk ini sesuai dengan spesifikasi. Kegagalan dapat terjadi jika produk digunakan di luar kondisi penggunaan.
  • Produk harus dipasang oleh ahli listrik profesional. Harap matikan daya sebelum memasang, mengkabel, mengubah pengaturan sakelar DIP.
  • String LED beban harus dihubungkan terlebih dahulu, lalu nyalakan daya masukan, jika tidak, dapat merusak string LED.
  • Setelah daya masukan driver LED dimatikan, akan ada sisa tegangan di ujung keluaran, yang dapat dipertahankan selama sekitar 3 menit.
