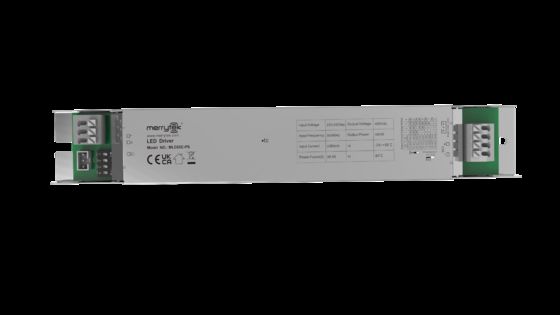

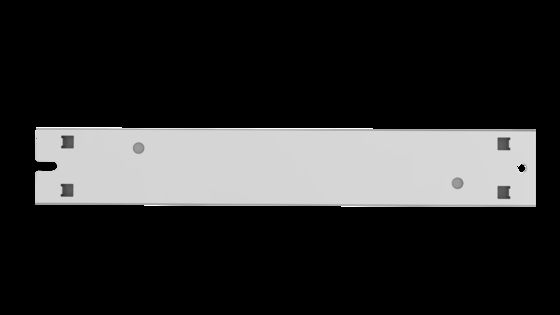

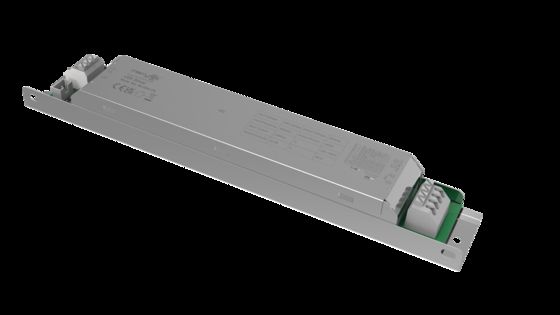

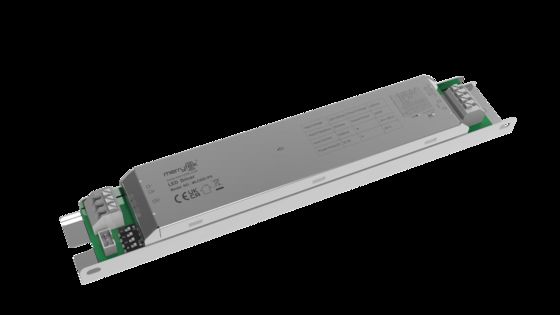

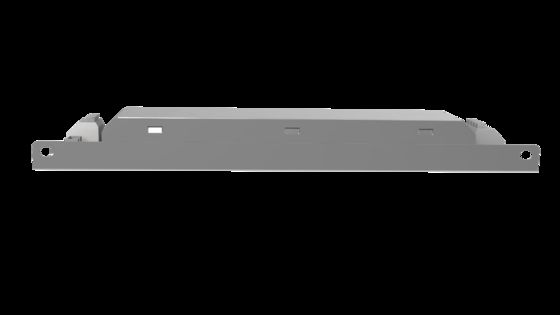

65W Driver LED Sensor Terisolasi DIM, Dengan Terminal Peredupan PWM, Arus 1200-1600mA MLC65C-PS

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
Tempat asal Shenzhen, Cina
Nama merek Merrytek
Sertifikasi CE、UKCA、SAA
Nomor model MLC65C-PS
Kuantitas min Order 100 pcs
Harga Dapat dinegosiasikan
Kemasan rincian Papan berdinding tas PE, karton (K=A)
Waktu pengiriman 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah:
Syarat-syarat pembayaran T/t
Menyediakan kemampuan 10000 PC/bulan
Detail produk
Tegangan kemarahan 220-240Vac 50Hz/60Hz Kekuatan Siaga ≤0,5W（Dilengkapi dengan kepala split penginderaan Merrytek 5,8Ghz）
Faktor Daya ≥0,95 (beban Maks 230V) Model kerja Arus Konstan
Berkedip ≤5% Peringkat IP IP20
Seumur hidup Garansi 5 tahun @ Ta 230V beban penuh
Menyoroti

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
Tinggalkan pesan
Deskripsi Produk
65W Isolated Sensor DIM Led Driver, Dengan PWM Dimming Terminal, 1200-1600mA Current
Fitur Produk
  • Kerangka sirkuit dua tahap terisolasi, dimming penuh dan bebas kedip-kedip
  • Dukungan switch DIP untuk mengatur gigi saat ini
  • Dukungan pasokan listrik bantu 12V, dengan kepala split sensing dapat mencapai fungsi sensing terintegrasi
  • Dilengkapi dengan PWM dimming kontrol port
  • Cocok untuk berbagai sensor gelombang mikro atau modul cerdas nirkabel
Parameter
Seri produk MLC60C-PS
Tegangan nominal 220-240V AC 50Hz/60Hz
Daya standby ≤ 0,5W ((Dilengkapi dengan kepala split sensor Merrytek 5.8Ghz)
Gelombang 1KV ((L/N,EN61000-4-5)
Faktor daya ≥ 0,95 (230V beban maksimum)
arus masuk ≤0,23A @230VAC beban penuh
Arus masuk < 20A ((100us setengah arus) @ 230V AC
Efisiensi kerja ≥ 86% (230V beban maksimum)
Output
Model kerja CC
Jenis beban LED
Flick ≤ 5%
Keakuratan arus konstan Keakuratan arus konstan ± 5%
Parameter pengemudi bantu 12VDC saat ini: 100mA Max
Tegangan keluaran tanpa beban 60VDC maksimal
Kekuatan beban penuh 65W Max
arus beban 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA
Kisaran tegangan output beban 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC
Persyaratan Perlindungan Abnormalitas
Modus perlindungan Perlindungan overvoltage masukan. Perlindungan tanpa beban masukan. Perlindungan sirkuit pendek masukan.
Persyaratan Lingkungan
Suhu operasi Dibangun dalam: -25...+50°C
Suhu maksimum cangkang ((Tc) 85°C
Suhu penyimpanan/kelembaban -40°C...+80°C Kelembaban: ≤85% (tidak kondensasi)
Standar Sertifikat
Sertifikat CE,UKCA,SAA
Persyaratan Lingkungan RoHS2.0Persyaratan jangkauan
Standar keselamatan (LVD) EN61347-1, EN61347-2-13
Standar EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tahan tegangan Primary ke sekunder: 3.75KVAC Primary ke tanah:1.5KVAC
Peringkat IP IP20
Kategori produk Kelas I
lainnya
Metode kabel Terminal pers, diameter kawat:0.5-1.0mm2
Pemasangan Dibangun dalam
Paket Kantong PE papan lapis, karton ((K=A)
Berat bersih 225±5g
Waktu hidup 5 tahun garansi@Ta 230V penuh beban
Kolokasi Kepala Pembagian
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
Informasi Produk

Pengkabelan dan fungsi

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

Dimensi (Unit:mm)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
Kurva Parameter
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
Kurva Waktu Hidup
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
Pengaturan arus output
Arus keluaran Kisaran tegangan S1 S2 S3 S4
1200mA 15-42V - - - -
1250mA 15-42V - - - Dihidupkan
1300mA 15-42V - - Dihidupkan -
1350mA 15-42V - - Dihidupkan Dihidupkan
1400mA 15-42V - Dihidupkan Dihidupkan -
1450mA 15-42V - Dihidupkan Dihidupkan Dihidupkan
1500mA 15-42V Dihidupkan - Dihidupkan Dihidupkan
1550mA 15-42V Dihidupkan Dihidupkan Dihidupkan -
1600mA 15-40V Dihidupkan Dihidupkan Dihidupkan Dihidupkan
Inisialisasi

Saat dihidupkan, itu tetap aktif. Ketika sensor dikonfigurasi, itu berubah sesuai dengan status sensor.

Pengaturan default

Sesuaikan gir arus sesuai dengan pesanan atau permintaan pelanggan.

Pemberitahuan Aplikasi
  • Silakan gunakan produk ini sesuai dengan spesifikasi.
  • Produk ini harus dipasang oleh seorang ahli listrik profesional. sila matikan listrik sebelum memasang, kabel, mengubah pengaturan saklar DIP.
  • String LED beban harus dihubungkan terlebih dahulu, dan kemudian hidupkan daya masukan, jika tidak mungkin merusak string LED.
  • Setelah input drive LED dimatikan, akan ada tegangan residual di ujung output, yang dapat dipertahankan selama sekitar 3 menit.
