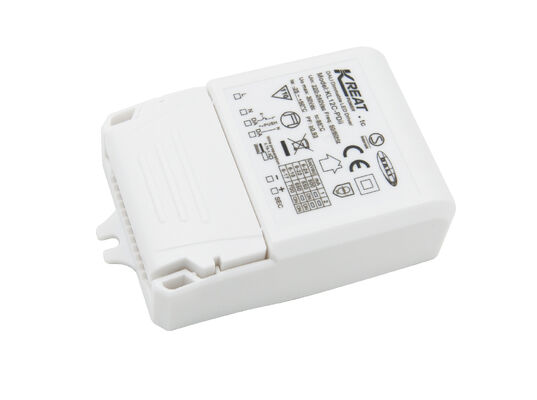

DALI2 DT6 150-500mA 12W Driver LED Dimmable Dengan Pemrograman NFC Untuk Lampu Sorot LED

  • DALI2 DT6 150-500mA 12W Dimmable LED Driver For Led downlight With NFC Programming
Tempat asal Shenzhen, Tiongkok
Nama merek Merrytek
Sertifikasi CE
Nomor model KL12C-PDiN
Kuantitas min Order 100 buah
Harga Dapat dinegosiasikan
Kemasan rincian kotak putih+ Petunjuk Karton Luar Papan Berdinding Papan （K=A）
Waktu pengiriman 1, Sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, Pesanan massal:
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 20.000 pcs per bulan
Detail produk
Tegangan Operasi 220-240Vac 50Hz /60Hz Faktor Daya ≥0.9c @230vac （beban penuh）
Kekuatan Siaga ≤0,5W（@230Vac） Efisiensi 83%Max. 83% Maks. @230VAC （Full load） @230VAC （Beban penuh）
Modus operasi Dali2 Peredupan & Dorong Peredupan Dimensi pemasangan 88*52*25.5mm
Jaminan 5 Tahun Daya keluar konstan 150-500mA
Menyoroti

Driver LED DALI2 12W Dimmable

,

Driver Lampu Sorot LED Dapat Diprogram NFC

,

Driver LED DALI2.0 150-500mA
Tinggalkan pesan
Deskripsi Produk
DALI2 DT6 150-500mA 12W Driver LED Dimmable Untuk Downlight LED Dengan Pemrograman NFC
Ringkasan Produk

DALI2 DT6 150-500mA 12W driver LED dimmable untuk lampu downlight LED dengan pemrograman NFC

Fitur Produk
  • Bebas berkedip untuk seluruh kisaran redup
  • Kekuatan standby di bawah 0,5W
  • Dimming utama dengan tombol tekan
  • Teknologi NFC untuk pemrograman nirkabel
  • Antarmuka DALI terintegrasi DT6
  • Operasi darurat DC DT19
  • Kompensasi CLO
  • Perlindungan: sirkuit pendek / suhu tinggi / tegangan tinggi
  • Mengurangi arus untuk suhu lingkungan yang tinggi
  • Tekan dim dengan fungsi memori
  • Jaminan 5 tahun
Parameter teknis
Seri mikro: KL12C-PDiiN
Spesifikasi input
Tegangan Operasi 198-264Vac 50Hz/60Hz
Tegangan Masuk Nominal 220-240Vac 50Hz/60Hz
Jangkauan tegangan input DC 200-240Vdc
Input Current 0.07A Max.
Input Inrush Current (Arus Masuk) < 15A (Lamparan pulsa setengah arus 100μs) @230Vac
Faktor daya (@230V 100% beban) ≥ 0,9C
Total distorsi harmonik Tipikal: 15% (@230Vac, 100% beban)
Daya standby ≤0,5W (@230Vac ketika PUSH atau DALI dimatikan)
Efisiensi (@230Vac, 100% beban) 83%
Metode Pengkabelan 0.75-1.5mm2
Spesifikasi output
Modus operasi Arus konstan
Jenis beban LED
Persyaratan Ripple Nilai berkedip: kurang dari 5% untuk seluruh kisaran redup
Waktu memulai < 1s (@ 230Vac); < 0,5s (@ 200Vdc)
Tegangan keluaran tanpa beban 55 V DC Max.
Kisaran tegangan output beban 3-40V DC
Kekuatan output beban penuh 12W
Listrik output beban 150-500mA
Konstan arus / tegangan Keakuratan Keakuratan arus konstan ± 5%
Metode kabel Push terminal, garis silang kawat: 0.75-1.5mm2
Metode Kontrol
Dimming PUSH utama Dimming PUSH primer (panjang lead maksimum: 20M)
Jangkauan Dimming Dimming PUSH & DALI utama: 0%-100%
DALI Dimming DALI dimming (Max. lead length: 300 m)
Perlindungan dan Lingkungan
Output atas perlindungan suhu Ya, tanpa fungsi pemulihan diri (Bisa ditanyakan)
Perlindungan sirkuit pendek output Ya, dengan fungsi pemulihan diri (Bisa ditanyakan)
Suhu operasi/kelembaban -25°C~50°C Kelembaban: 85% (Tidak kondensasi)
Suhu penyimpanan/kelembaban -40°C~80°C, Kelembaban: 10%-95%
Max. suhu kasus (Tc) 85°C
Keamanan & Sertifikasi
Standar EMC EN55015 EN61547 EN61000-3-2
Standar protokol DALI IEC62386-102, IEC62386-207 DT6 / 251 / 252 / 253 IEC62386-220 DT19
Standar keselamatan EN61347-1 EN61347-2-13
Sertifikasi CE, CB, ENEC, SAA
Tahan tegangan 3750Vac, 5mA, 60s (Input "L N" - Output "SEC")
Spesifikasi Fisik
Tingkat perlindungan IP20
Jenis perlindungan Kelas II
Jenis Instalasi Instalasi independen
Dimensi (dengan crimping) 88 × 52 × 25,5 mm
Fungsi memori blackout Ya, memori pemadaman PUSH
PUSH dimming sinkronisasi Serial: 25 unit Max.
Persyaratan kemasan Kantong PE + Instruksi + kotak kraft + papan lapis + karton luar (K=A)
Berat (dengan crimping) 80.2±5g
Kehidupan 5 tahun @Ta penuh beban
Catatan: Semua parameter diuji pada tegangan input 230Vac dan lingkungan 25 derajat kecuali ditentukan.
Dimensi
DALI2 DT6 150-500mA 12W Driver LED Dimmable Dengan Pemrograman NFC Untuk Lampu Sorot LED 0
Diagram Kabel
DALI2 DT6 150-500mA 12W Driver LED Dimmable Dengan Pemrograman NFC Untuk Lampu Sorot LED 1
Fig. DALI Dimming
DALI2 DT6 150-500mA 12W Driver LED Dimmable Dengan Pemrograman NFC Untuk Lampu Sorot LED 2
Gambar B Push Dimming
Kurva Derating & Dimming
DALI2 DT6 150-500mA 12W Driver LED Dimmable Dengan Pemrograman NFC Untuk Lampu Sorot LED 3 DALI2 DT6 150-500mA 12W Driver LED Dimmable Dengan Pemrograman NFC Untuk Lampu Sorot LED 4
Tegangan Saat Ini
Arus (mA) Pomax (W) Uout (V)
150 6.0 3 ~ 40
200 8.0 3 ~ 40
250 10.0 3 ~ 40
300 12.0 3 ~ 40
350 12.3 3 ~ 35
400 12.0 3 ~ 30
450 12.2 3 ~ 27
500 12.0 3 ~ 24

Set data arus yang khas adalah referensi saat memilih model lampu LED. Tingkat arus yang lebih dapat diatur oleh NFC menggunakan APP mobile yang dapat disesuaikan dalam langkah 1mA.

DALI2 DT6 150-500mA 12W Driver LED Dimmable Dengan Pemrograman NFC Untuk Lampu Sorot LED 5
Scan kode untuk mengunduh aplikasi Merrytek NFC
Instruksi Operasi
  • ON/OFF:Tekan tombol PUSH (0,1s-1s), driver LED akan menyala atau mati.
  • Mengedukasi:Tekan dan tahan tombol PUSH (1s-8s). driver LED dapat mencapai dimming, brightening, atau keduanya dengan kisaran dimming 1-100%.
  • Memori:PUSH dimming memiliki fungsi memori dimming.
  • Sinkronisasi redup:Daya yang terhubung ke saklar PUSH yang sama dapat disinkronkan dengan menekan dan menahan saklar PUSH selama lebih dari 15 detik.
  • Modus redup DALI:Hubungkan catu daya ke sistem DALI, dan dapat dimmed oleh host DALI.
Catatan Keamanan Penting
  1. Driver LED harus terhubung ke beban sebelum menyalakan daya masukan; jika tidak, driver LED mungkin rusak.
  2. Setelah input drive LED dimatikan, akan ada tegangan residu pada output, yang dapat dipertahankan selama sekitar 3 menit.
  3. Sebelum mengatur parameter melalui NFC, pastikan driver dimatikan.
