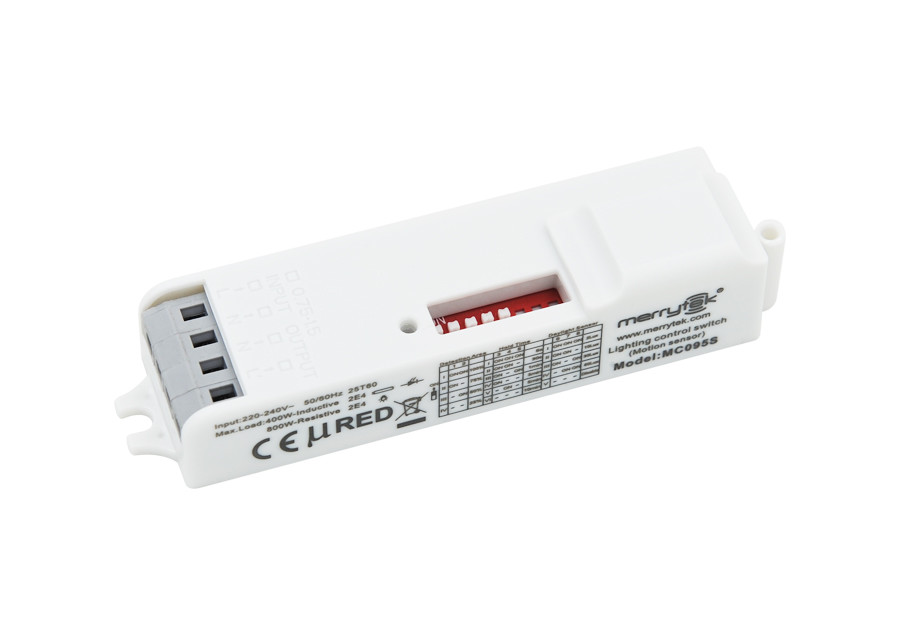

Area Deteksi Besar Sensor Gerakan Microwave MC095S Dirancang Untuk Lampu Tipis

  • Large Detecting Area MC095S Microwave Motion Sensor Designed For Slim Lights
  • Large Detecting Area MC095S Microwave Motion Sensor Designed For Slim Lights
Tempat asal Shenzhen
Nama merek merrytek
Sertifikasi CE RED
Nomor model MC095S
Kuantitas min Order 100
Harga Dapat dinegosiasikan
Kemasan rincian Dikemas dalam tas gelembung terlebih dahulu, dan kemudian diperkuat dengan karton untuk kemasan luar
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Kisaran tegangan operasi 220-240VAC Tenaga Siaga <0,5W
Frekuensi operasi 5,8 GHz ±75 MHz. pita gelombang ISM Tahan waktu 5S/30S/1min/3min/5min/10min
Area Deteksi 25%/50%/75%/100% Sensor siang hari 2Lux/10Lux/30Lux/50Lux/Nonaktifkan (status Difusi)
Menyoroti

MC095S Microwave Motion Sensor

,

sensor gerak merrytek

,

sensor siang hari merrytek
Tinggalkan pesan
Deskripsi Produk

Sensor Gerak Microwave Dirancang untuk Lampu Ramping dengan Area Deteksi Besar MC095S

untuk lampu ramping seperti lampu langit-langit, lampu tri-proof, lampu linier dan reng, dll

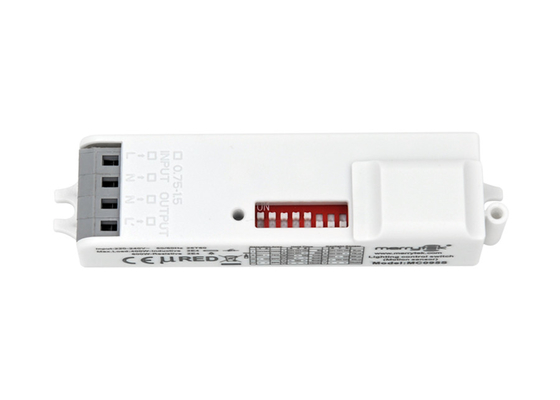

Area Deteksi Besar Sensor Gerakan Microwave MC095S Dirancang Untuk Lampu Tipis 0

1. Fitur



  • Desain ultra-tipis, ketebalan bodi hanya 16mm, cocok untuk lampu langit-langit ultra-tipis dan lampu tri-proof.
  • Antena gelombang mikro impendensi rendah yang telah dipatenkan, pastikan produk batch sesuai dengan arahan RED.
  • Pita gelombang ISM bebas lisensi 5.8GHz, deteksi aktif, stabil dan andal.
  • Beberapa desain sakelar DIP menghadirkan pengaturan sensor yang mudah.


2.Parameter


Memasukkan Kisaran Tegangan Operasi 198-264VAC 50/60Hz
Nilai Tegangan 220-240VAC 50/60Hz
Tenaga Siaga ≤0,5W
Tes Lonjakan Antara L dan N: 1KV
Keluarmeletakkan Modus Kerja HIDUP/MATI
Jenis Beban Resistif atau Kapasitif
Kapasitas beban 400W@230VAC(Kapasitif), 800W @230VAC(Resistif)
Muat lonjakan arus Relai 30A - 30A (uji twidth 500us @230Vac pada 50% Ipeak, cold start pada beban penuh) atau 60A (uji twidth 200us @230Vac pada 50% Ipeak, cold start pada beban penuh)
Sensor sistem HF 5,8 GHz ±75 MHz, pita gelombang ISM
Mengirimkan daya 0,5mW Maks.
Tahan waktu 5S/30S/1min/3min/5min/10min
Daerah deteksi 100%/75%/50%/25%
Sensor siang hari 2Lux/10Lux/30Lux/50Lux/Nonaktifkan (status Difusi)
Mendeteksi Radius Deteksi gerakan:>4m@0,3m/S, >2,5m@1m/S (Dipasang pada ketinggian 3m)
Tinggi Pemasangan 1-5m
Mendeteksi Sudut 150°

Pengoperasian

Lingkungan

 Suhu Operasional -20℃…+50℃ Kelembaban: 85% (non-kondensasi)
Suhu penyimpanan -40℃…+80℃
Standar Sertifikat Standar keamanan EN61058-1, EN61058-1-2
standar EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
LingkunganPersyaratan RoHS
Sertifikat CE MERAH
Yang lain Spesifikasi terminal masukan/keluaran 0,75-1,5mm2
Peringkat IP IP20
Kelas Perlindungan Kelas II
Instalasi Instalasi bawaan
Dimensi 100L * 26W * 21H (mm)
Kemasan Tas gelembung + partisi + kotak luar (K=A)
Berat bersih 36g
Seumur hidup Garansi 5 tahun @Ta 230V beban penuh






3. Fungsi




Fungsi Nyala/Mati

Area Deteksi Besar Sensor Gerakan Microwave MC095S Dirancang Untuk Lampu Tipis 1







4. Dimensi (mm)


Area Deteksi Besar Sensor Gerakan Microwave MC095S Dirancang Untuk Lampu Tipis 2

5. Pengkabelan
Area Deteksi Besar Sensor Gerakan Microwave MC095S Dirancang Untuk Lampu Tipis 3
*Sensor dirancang untuk menghubungkan satu beban saja.Menghubungkan lebih dari satu beban dapat merusak sensor.


6. Struktur
Area Deteksi Besar Sensor Gerakan Microwave MC095S Dirancang Untuk Lampu Tipis 4

7. Pola Radiasi


Pemasangan plafon:

Area Deteksi Besar Sensor Gerakan Microwave MC095S Dirancang Untuk Lampu Tipis 5
Memperhatikan:
* Sensitivitas deteksi 50%, 75%, 100% dapat diterapkan saat dipasang pada ketinggian pemasangan 6m.Hanya sensitivitas 25% yang tidak mampu mendeteksi sinyal gerak.

Pemasangan di dinding:

Area Deteksi Besar Sensor Gerakan Microwave MC095S Dirancang Untuk Lampu Tipis 6



Memperhatikan:

Data pola deteksi adalah nilai tipikal yang diuji tanpa perlengkapan pencahayaan apa pun di pabrik Merrytek, jangkauan deteksi dapat dipengaruhi oleh kecepatan bergerak, ketinggian pemasangan, objek gerak, dan lingkungan yang berbeda.



8.Pengaturan Pemanggilan Fungsi

Area Deteksi Besar Sensor Gerakan Microwave MC095S Dirancang Untuk Lampu Tipis 7

*Saat disetel ke Nonaktifkan roda gigi, sensor akan menyalakan lampu selama gerakan objek terdeteksi, terlepas dari apakah iluminasi memadai atau tidak.


9. Inisialisasi
Setelah dinyalakan, sensor secara otomatis menyalakan lampu dengan kecerahan 100%.Setelah 10 detik, lampu mati.Selama inisialisasi, sensor tidak dapat mendeteksi gerakan.



10.Pengaturan pabrik
Area Deteksi: 100%, Waktu Tahan: 5S, Sensor Siang Hari: Nonaktifkan


11. Pemberitahuan Aplikasi
1) Produk ini hanya digunakan di dalam ruangan dan mendukung pemasangan (lampu) bawaan.
2) Saat memasang beberapa produk, disarankan jarak antara setiap produk > 2m.
3) Microwave akan menembus dinding kayu saat digunakan di ruangan kayu, dan menyebabkan pemicu yang salah saat tubuh manusia bergerak di ruangan sebelah.Jika ini terjadi, turunkan sensitivitas area deteksi.
4) Microwave tidak dapat menembus logam.Hindari memasang produk di lampu logam tertutup atau semi-tertutup, dan antena produk tidak dapat ditutupi oleh pelat logam, kaca, dan benda lain dengan kerapatan dielektrik tinggi;penghalang (non-logam / kaca) harus menjaga jarak 15mm atau lebih.
