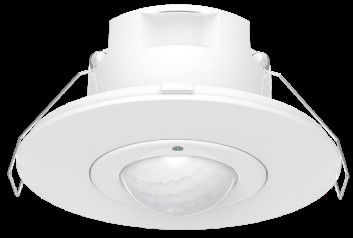

Pengendalian pencahayaan sesuai permintaan Detektor gerak KNX pir Switch sensor gerak untuk kontrol bangunan cerdas

  • On-demand Lighting Control KNX Motion Detectors Pir Movement Sensor Switch For Smart Building Control
Tempat asal Cina
Nama merek Merrytek
Sertifikasi CE
Nomor model MSA017K IR
Kuantitas min Order 100 PCS
Harga negotiable
Kemasan rincian Kotak putih + tag kotak putih + Papan berdinding papan + Karton (K = A)
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 10,000pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan Masuk 21-30Vdc (Daya BUS KNX) Arus kerja 10mA maks.
Konsumsi Daya ≤0,5w Fungsi Deteksi gerakan PIR + sensor siang hari
Daerah deteksi (radius) 2.5-4m Ketinggian Pemasangan 2-6m
Pemasangan Pemasangan flush ukuran potong Φ60mm
Menyoroti

Switch Sensor Gerak Pir

,

Smart Building Control PIR Sensor Switch

,

Saklar Detektor Gerak KNX
Tinggalkan pesan
Deskripsi Produk

Pengendalian pencahayaan sesuai permintaan Detektor gerak KNX pir Switch sensor gerak untuk kontrol bangunan cerdas

1. Fitur

1) Deteksi gerak PIR
2) Daya bus KNX dan komunikasi KNX tersedia
3) Deteksi sensor cahaya siang tersedia
4) Area deteksi, dan waktu tunggu dapat diatur oleh remote atau ETS
5) Jangkauan deteksi maksimum: 2,5-8m diameter
6) Gudang, bengkel, dan lobby deteksi gerakan sangat dianjurkan

7) Pemasangan flush atau permukaan opsional

2.Parameter

Input/Output Tegangan masukan Daya bus KNX DC 21-30V
arus KNX ≤ 10mA
Konsumsi ≤ 0,5W @ 24V DC
Parameter sensor Fungsi Deteksi gerak PIR + sensor cahaya siang hari
Daerah Deteksi Pengaturan ETS:8%/16%/24%/32%/40%/48%/56%/64%/72%/80%/88%/100%
Tunggu Waktu Pengaturan ETS
Jangkauan deteksi radius ((berdasarkan sensitivitas 100%) 2.5-4m @25°C berdasarkan ketinggian pemasangan 3m
Kontrol jarak jauh Tersedia
Ketinggian pemasangan Nilai khas 2-6m:3m
Aplikasi envakuRonment Lubang bor Φ60mm
Suhu kerja -25°C...+50°C ((Rentang deteksi mungkin berbeda berdasarkan suhu yang berbeda)
Suhu penyimpanan -40°C~+80°C
Jaminan 3 tahun ((tersedia berdasarkan masalah kualitas produk)
Standar Sertifikat Sertifikat Sesuai dengan CE
Persyaratan Lingkungan Sesuai dengan RoHS
Peringkat IP IP20
“N/A” berarti tidak tersedia

3Dimensi

Pengendalian pencahayaan sesuai permintaan Detektor gerak KNX pir Switch sensor gerak untuk kontrol bangunan cerdas 0

Pengendalian pencahayaan sesuai permintaan Detektor gerak KNX pir Switch sensor gerak untuk kontrol bangunan cerdas 1

4Diagram kabel

Pengendalian pencahayaan sesuai permintaan Detektor gerak KNX pir Switch sensor gerak untuk kontrol bangunan cerdas 2

Rekomendasi kabel:

1. KNX bus kabel saran tangan ke ujung, bintang, atau pohon kabel tidak dianjurkan untuk memastikan stabilitas transmisi sinyal.

2Kabel kabel bus KNX merekomendasikan KNX standar EIB kawat terlindung atau kabel jaringan Kategori 6, panjang kabel bus direkomendasikan tidak melebihi 400 meter,dan jumlah sensor yang terhubung ke bus dianjurkan tidak melebihi 12.

3Jumlah sensor yang terhubung ke bus harus sepenuhnya mempertimbangkan kapasitas beban saat ini dari catu daya:yaitu jumlah arus dari semua perangkat KNX (termasuk sensor) tidak lebih besar dari arus beban dari catu daya KNX.

5.Mulai Proses &Inisialisasi

Setelah mengarahkan alamat fisik dan mengatur parameter saluran, ikuti langkah-langkah ini:

(1) Hubungkan antarmuka Bus;

(2) Masukkan Bus dan tenaga bantu (catatan: pastikan produk memiliki catu daya bantu, jika tidak perangkat mungkin tidak berfungsi dengan baik);

(3) Tekan tombol pemrograman produk, lampu LED akan berubah menjadi merah;

(4) Gunakan antarmuka bus untuk mengunduh alamat fisik melalui perangkat lunak ETS. Lampu LED pemrograman dimatikan untuk menunjukkan bahwa unduhan alamat fisik telah berhasil selesai;

(5) Unduh aplikasi setelah mengatur parameter aplikasi yang diperlukan.

(6) Setelah mengunduh aplikasi, produk masuk ke initialization. selama initialization, fungsi deteksi dinonaktifkan. setelah 20S initialization selesai,dan produk bekerja normal;

Catatan: Silakan gunakan versi terbaru ETS 5 atau 5.7Tolong dapatkan file konfigurasi teknik ETS dari sensor ini dari staf penjualan kami.

6. Penemuan radiasi

Pengendalian pencahayaan sesuai permintaan Detektor gerak KNX pir Switch sensor gerak untuk kontrol bangunan cerdas 3

7Sinyal deteksi.

Produk ini mendeteksi sinyal bergerak manusia dan di bawah ini adalah deskripsi sinyal bergerak:

Sinyal bergerak:mendeteksi pergerakan (berjalan) manusia yang signifikan di area deteksi.

8. Remote Control (MH10)

Pengendalian pencahayaan sesuai permintaan Detektor gerak KNX pir Switch sensor gerak untuk kontrol bangunan cerdas 4
