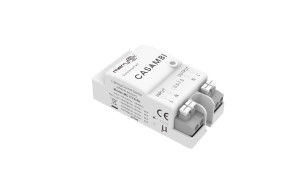

Casambi ON/OFF Sensor Desain ukuran kompak Cocok untuk sebagian besar lampu MC177S B1

  • Casambi ON/OFF Sensor Compact Size Design Suitable for Most Light Fixtures MC177S B1
Tempat asal Shenzhen, Cina
Nama merek Merrytek
Sertifikasi CE, RED, TUV
Nomor model MC177S B1
Kuantitas min Order 100 PCS
Harga Dapat dinegosiasikan
Kemasan rincian Tas gelembung + Papan + Karton (K = A)
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 10.000 buah/bulan
Detail produk
Tegangan terukur 100-240VAC 50/60Hz Kekuatan Siaga ≤0,5W
Kontrol Keluaran HIDUP-MATI Ketinggian Pemasangan 2,5-6m (pemasangan di langit-langit)
Suhu Operasional -25~60°C Sertifikat CE, MERAH, TU
Seumur hidup Garansi 5 tahun @Ta
Menyoroti

Perlengkapan lampu ON/OFF Sensor

,

Sensor ON/OFF berukuran kompak

,

Sensor ON/OFF Casambi
Tinggalkan pesan
Deskripsi Produk

Fitur Produk

  • Mengadopsi jaringan mesh Bluetooth Casambi, aplikasi Casambi digunakan untuk merancang parameter dan mengatur skenario aplikasi
  • Sesuai dengan standar ERP baru; daya siaga rendah.
  • Pita gelombang ISM 5,8 GHz bebas lisensi; pesanan massal sesuai dengan persetujuan RED&TUV.
  • Desain ukuran ringkas, dapat dibangun di sebagian besar perlengkapan lampu.
  • Terminal input dan output nyaman untuk disambungkan.
  • Garansi lima tahun



[Parameter]



Input
Tegangan Terukur 100-240VAC 50/60Hz
Daya Siaga ≤0.5W
Uji Lonjakan L--N: 1kV
Output
Kontrol Output ON-OFF
Kapasitas Beban 400W(Induktif) ; 800W(Resistif)
Kapasitas Lonjakan Maks. 30A (50% Ipeak, lebar pulsa =200us, beban penuh 230Vac, start dingin)
Parameter Sensor
Frekuensi Operasi 5,8 GHz ±75MHz, pita gelombang ISM.
Daya Transmisi 0,5mW Maks.
Radius Deteksi

Pemasangan langit-langit ketinggian 3m: 1m/s ≥ 2,5m, 0,3m/s ≥ 2,5m

Kondisi uji: Pengaturan produk sensitivitas 100%, ruang terbuka dalam ruangan 60°
Tinggi Pemasangan 2,5-6m (pemasangan langit-langit), 2-3m (pemasangan dinding)
Sensitivitas sensor Pengaturan Aplikasi Casambi
Waktu Tahan Pengaturan Aplikasi Casambi
Sensor Cahaya Siang Hari Pengaturan Aplikasi Casambi
Nirkabel parameter
Modul BLE Bluetooth Casambi
Frekuensi kerja 2,402-2,480GHz
Daya Transmisi +8dBm(maks)
Jarak Transmisi 15m (jarak pandang)
ID Perlengkapan 35481
Lingkungan
Suhu Operasi -25~60°C
Suhu Penyimpanan -40°C~80°C, Kelembaban: ≤85% (Non-kondensasi)
Suhu Casing Maksimum (Tc) 80°C
Standar Sertifikat
Sertifikat CE, RED, TUV
Lingkungan Persyaratan Sesuai dengan RoHS 2.0, Reach
Peringkat IP IP20
Kategori Produk Kelas II
Lainnya
Catatan: Blok terminal tipe tekan, pengkabelan 0,75-1,5 mm²Instalasi
Terpasang Paket
Tas gelembung + Papan partisi + Karton (K=A) Berat Bersih
37,8±3g Masa Pakai
Garansi 5 tahun @Ta [Informasi Produk]



Dimensi (unit: mm)

  • Fungsi

Casambi ON/OFF Sensor Desain ukuran kompak Cocok untuk sebagian besar lampu MC177S B1

  • Pengkabelan

Casambi ON/OFF Sensor Desain ukuran kompak Cocok untuk sebagian besar lampu MC177S B1

  • Catatan:

Casambi ON/OFF Sensor Desain ukuran kompak Cocok untuk sebagian besar lampu MC177S B1

Saat pemasangan, harap perhatikan bagian depan antena gelombang mikro tidak boleh terhalang oleh logam.

[



Diagram pengkabelan]*Sensor dirancang untuk menghubungkan satu beban saja. Menghubungkan lebih dari satu beban dapat merusak sensor.

Casambi ON/OFF Sensor Desain ukuran kompak Cocok untuk sebagian besar lampu MC177S B1

[Instruksi Pemasangan]



Catatan:



Casambi ON/OFF Sensor Desain ukuran kompak Cocok untuk sebagian besar lampu MC177S B1



Saat pemasangan, harap perhatikan bagian depan antena gelombang mikro tidak boleh terhalang oleh logam.

Saluran masuk AC perlu menjaga jarak lebih dari 11,5 mm dari induktor BUCK, Jika tidak, akan menyebabkan kegagalan konduksi. Seperti yang ditunjukkan pada gambar berikut.

[Rentang Deteksi]



[Inisialisasi]



Casambi ON/OFF Sensor Desain ukuran kompak Cocok untuk sebagian besar lampu MC177S B1



Saat sensor pertama kali dinyalakan, indikator akan berkedip 6 kali dan mati setelah 15 detik. Selama inisialisasi, sensor tidak dapat mendeteksi gerakan.



[Pengaturan Default]



Sensitivitas: 100%, Waktu Tahan: Pengaturan Aplikasi, Sensor cahaya siang hari: Pengaturan Aplikasi



[Pemberitahuan Aplikasi]



Sensor harus dipasang oleh teknisi listrik profesional. Harap matikan daya sebelum memasang, mengkabel.



  • Gelombang mikro tidak dapat menembus logam. Jangan menempatkan produk di dalam lampu logam yang tertutup rapat atau setengah tertutup. Baik logam maupun kaca tidak boleh menutupi bagian atas produk. Jika antena perlu melewati pelat logam, harap pastikan bagian atas sensor dekat dengan pelat logam.
  • Jarak pemasangan antar sensor direkomendasikan lebih dari 2m. Jauhkan dari perangkat nirkabel seperti sakelar dan router, dan jarak pemasangan antar sensor dan router direkomendasikan lebih dari 2m. Permukaan antena sensor gelombang mikro harus dijauhkan dari input AC dan output DC untuk menghindari sinyal frekuensi rendah/tinggi yang memengaruhi operasi normal antena sensor gelombang mikro.
  • Area sensitivitas terkait dengan kecepatan gerakan objek, ukuran objek bergerak, ketinggian pemasangan, sudut pemasangan, lingkungan kerja, bahan pantulan, dll. Area deteksi yang diberikan adalah nilai tipikal yang diukur oleh penguji setinggi 165cm di lingkungan terbuka dalam ruangan.
  • Model ini cocok untuk pemasangan di langit-langit. Jika digunakan pemasangan dinding, area deteksi sensor gelombang mikro sangat meningkat, dan dapat menyebabkan fenomena gelombang mikro menembus dinding atau lampu tidak mati. Jadi harap sesuaikan sensitivitas menjadi 10%. Jika sensitivitas 10% tidak dapat digunakan, harap hindari pemasangan di dinding atau minta dukungan teknis dari produsen.
  • Ambang batas cahaya siang hari diukur pada hari yang cerah tanpa bayangan dan dalam status pantulan difus cahaya sekitar. Lingkungan dan iklim yang berbeda menyebabkan nilai kecerahan yang berbeda yang diukur oleh sensor cahaya siang hari.
  • Sensor tidak boleh ditutupi atau disembunyikan oleh logam, PCB, baki LED, dll. Jarak antara antena sensor dan bahan di sekitarnya harus lebih dari 5mm. Seharusnya tidak ada logam atau jalur PCB di dekat antena sensor, di atas atau di bawahnya. Ketebalan penutup yang direkomendasikan adalah 2mm, dan jaga jarak antara antena sensor dan penutup lebih dari 3,2mm.
  • Sinyal getaran akan dianggap sebagai sinyal gerakan untuk memicu sensor. Pemasangan sensor harus dijauhkan dari objek yang bergetar dalam waktu lama, seperti peralatan logam besar, pipa, saluran keluar AC, ventilasi pembuangan, port mesin pembuangan asap, kipas yang bergoyang, dll. Hewan peliharaan di area deteksi dapat menyebabkan pemicu palsu.
  • Permukaan antena modul gelombang mikro harus dijauhkan dari input AC, output DC, jembatan penyearah, transformator, tabung sakelar, dan perangkat berdaya tinggi lainnya untuk menghindari sinyal frekuensi tinggi yang memengaruhi operasi normal antena sensor gelombang mikro.
  • Sensor hanya untuk penggunaan di dalam ruangan. Efek tahan air untuk penggunaan di luar ruangan atau setengah luar ruangan akan terpengaruh. Angin, hujan, dan objek bergerak dapat menyebabkan pemicu palsu. Saat sensor dipasang di lampu logam, permukaan pantulan logam, atau lingkungan tertutup kecil, gelombang mikro akan dipantulkan berkali-kali dan menyebabkan pemicu palsu, harap kurangi sensitivitas atau minta dukungan teknis dari produsen.
  • Ketika suhu sekitar di atas 80'C, perlindungan suhu berlebih dapat terpicu (pemulihan otomatis setelah pendinginan)
  • Untuk lingkungan pemasangan baru, disarankan untuk menguji 5 sampel sebelum pemasangan.
