Lampu Tri-proof Ultra Tipis ON/OFF Sensor Gerak, Sesuai Standar ERP Terbaru, Pengaturan Dip Switch MC098S 3

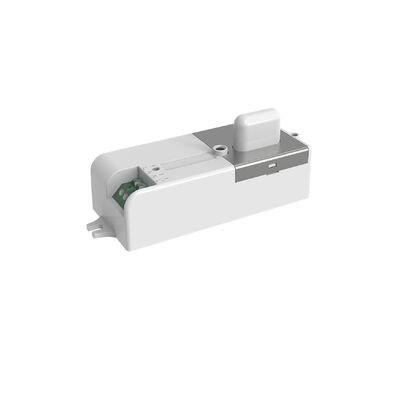

  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3

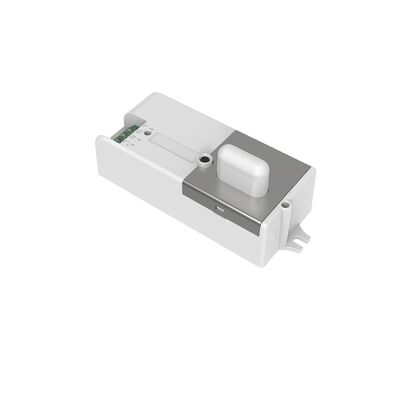

  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3

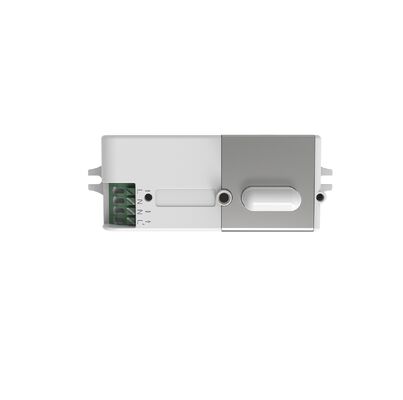

  • Ultra Slim Tri-proof Light ON/OFF Motion Sensor, Comply To Latest ERP Standard, Dip Switch Setting MC098S 3
Tempat asal Shenzhen, Tiongkok
Nama merek Merrytek
Sertifikasi CE, RED
Nomor model MC098S 3
Kuantitas min Order 100 buah
Harga Dapat dinegosiasikan
Kemasan rincian Kantong gelembung+Karton + Karton(K=A)
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 10000 BUAH/Bulan
Detail produk
Tegangan terukur 220-240V AC, 50Hz/60Hz Kekuatan Siaga ≤0,5W
Modus Kerja Fungsi hidup/mati Kapasitas Beban 400W (Induktif) ; 800W (Resistif)
Ketinggian Pemasangan 2,5-6m Seumur hidup Garansi 5 tahun @Ta 230V beban penuh
Menyoroti

Sensor gerak cahaya triple-proof ultra slim

,

pada sensor gerak mati dengan dip switch

,

Lampu sensor gerak yang sesuai dengan ERP
Tinggalkan pesan
Deskripsi Produk
Lampu Tri-proof Ultra Tipis ON/OFF Sensor Gerak
Fitur Produk
  • Paten antena sensor impedansi rendah membantu anti-gangguan dari sinyal nirkabel seperti 5G, Wi-Fi, Bluetooth
  • Desain antena dipen paten memberikan deteksi yang andal, menghindari pemicu palsu saat sensor terpasang di pelat LED logam
  • Mematuhi standar persetujuan RED
  • Catu daya switching non-terisolasi mempertahankan kepatuhan nilai PF dengan standar ERP terbaru
  • Sensitivitas deteksi yang dapat disesuaikan melalui sakelar DIP untuk berbagai lokasi pemasangan
  • Desain ultra-tipis khusus untuk lampu LED Tri-proof
  • Mendukung ketinggian pemasangan maksimum 6 meter
  • Garansi 5 tahun
Parameter Teknis
Spesifikasi Input
Rentang Tegangan Operasi 198-264V AC, 50Hz/60Hz
Tegangan Terukur 220-240V AC, 50Hz/60Hz
Daya Siaga ≤0.5W
Uji Lonjakan L-N: 1kV
Spesifikasi Output
Mode Kerja Fungsi ON/OFF
Jenis Beban Induktif atau Resistif
Kapasitas Beban 400W (Induktif); 800W (Resistif)
Kapasitas Lonjakan Maks. 30A (50% Ipeak, lebar t =500uS, 230Vac beban penuh, start dingin); 60A (50% Ipeak, lebar t =200uS, 230Vac, beban penuh, start dingin)
Parameter Sensor
Frekuensi Operasi 5.8 GHz ±75 MHz, Pita ISM
Daya Transmisi Maks. 0.5mW
Waktu Tahan 5s/30s/90s/5menit/20menit/30menit
Sensitivitas Deteksi 100%/75%/50%/25%
Sensor Cahaya Siang 2Lux/10Lux/30Lux/50Lux/Nonaktifkan
Radius Deteksi 4-6m (ketinggian pemasangan 3m)
Ketinggian Pemasangan Mendukung 2.5-6m, 4m untuk radius deteksi maksimum
Sudut Deteksi 150° (Dipasang di dinding), 360° (Dipasang di langit-langit)
Lingkungan Operasi
Suhu Operasi -25°C hingga +60°C
Suhu Penyimpanan -40°C hingga +80°C (Kelembaban: 10%-95% Non-kondensasi)
Standar Sertifikat
Standar Keamanan EN61058-1
Standar EMC EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479
Persyaratan Lingkungan Sesuai dengan RoHS
Sertifikat CE, RED
Spesifikasi Lainnya
Pengkabelan Terminal Tipe Tekan, diameter kawat: 0.75-1.5mm²
Peringkat IP IP20
Kelas Perlindungan Kelas II
Instalasi Bawaan
Dimensi 77.5×34.5×22mm
Paket Kantong gelembung + Papan pemisah + Karton (K=A)
Berat Bersih 58±2g
Masa Pakai Garansi 5 tahun @Ta 230V beban penuh
Catatan: Area deteksi dipengaruhi oleh volume objek bergerak dan kecepatan gerakan. Area deteksi diuji oleh orang dengan tinggi 170cm berjalan dengan kecepatan 0.3m/s.
Deskripsi Fungsi
Fungsi ON/OFF
Sensor dirancang untuk menghubungkan hanya satu beban. Menghubungkan lebih dari satu beban dapat merusak sensor.
Ultra Slim Tri-proof Light Motion Sensor product image
Pola Radiasi
Pemasangan Langit-langit
Ketinggian pemasangan langit-langit: 3m
Sensitivitas: 100%/75%/50%/25%
Radiation pattern for 3m ceiling mounting - normal movement
Gerakan normal (Kecepatan: 1m/s)
Radiation pattern for 3m ceiling mounting - slow movement
Gerakan lambat (Kecepatan: 0.3m/s)
Ketinggian pemasangan langit-langit: 6m
Sensitivitas: 100%/75%
Radiation pattern for 6m ceiling mounting - normal movement
Gerakan normal (Kecepatan: 1m/s)
Radiation pattern for 6m ceiling mounting - slow movement
Gerakan lambat (Kecepatan: 0.3m/s)
Hanya sensitivitas deteksi 100%/75% yang berfungsi saat dipasang pada ketinggian 6m. Sensitivitas 25%/50% tidak dapat mendeteksi sinyal gerakan.
Pengaturan Sakelar DIP
Pengaturan Sensor Cahaya Siang
Sakelar 1 Sakelar 2 Sakelar 3 Pengaturan
NYALA NYALA NYALA 2Lux
- NYALA NYALA 10Lux
- NYALA - 30Lux
- - NYALA 50Lux
- - - Nonaktifkan
Pengaturan Waktu Tahan
Sakelar 4 Sakelar 5 Sakelar 6 Pengaturan
NYALA NYALA NYALA 5S
NYALA NYALA - 30S
NYALA - NYALA 90S
NYALA - - 5menit
- NYALA NYALA 20menit
- - - 30menit
Pengaturan Area Deteksi
Sakelar 7 Sakelar 8 Pengaturan
NYALA NYALA 100%
NYALA - 75%
- NYALA 50%
- - 25%
"Nonaktifkan" berarti sensor cahaya siang tidak berfungsi. Sensor akan menyalakan lampu setelah gerakan terdeteksi terlepas dari cahaya sekitar.
Fungsi Override

Matikan daya, lalu nyalakan/matikan sensor dengan cepat 3 kali (NYALA-MATI-NYALA-MATI-NYALA) dalam waktu 2 detik untuk mengesampingkan fungsi sensor. Lampu akan berkedip 3 kali lalu menyala terus menerus. Matikan dan nyalakan kembali untuk memulihkan fungsi sensor.

Inisialisasi

Setelah dinyalakan, sensor secara otomatis menyalakan lampu dengan kecerahan 100%. Setelah 10 detik, lampu akan mati. Selama inisialisasi, sensor tidak dapat mendeteksi gerakan.

Pengaturan Pabrik

Area deteksi: 100%, Waktu Tahan: 5S, Sensor Cahaya Siang: Nonaktifkan

Pemberitahuan Aplikasi
  • Sensor harus dipasang oleh teknisi listrik profesional. Harap matikan daya sebelum memasang, mengkabel, atau mengubah pengaturan sakelar DIP.
  • Sensor yang dipasang di kap lampu plastik dan kaca akan mengurangi sensitivitas. Untuk setiap peningkatan ketebalan 3mm, sensitivitas berkurang 20%.
  • Ambang batas sensitivitas cahaya diukur di lingkungan yang cerah tanpa bayangan atau pantulan cahaya sekitar yang menyebar. Tingkat lux ambien bervariasi tergantung lingkungan, cuaca, iklim, waktu, dan musim.
  • Parameter sensor mungkin perlu dikonfigurasi ulang di lingkungan pemasangan yang berbeda.
  • Sensor ini hanya untuk penggunaan di dalam ruangan. Penggunaan di luar ruangan mempengaruhi ketahanan air. Angin, hujan, dan objek bergerak dapat menyebabkan pemicu palsu.
  • Jarak antara sensor induktif apa pun harus lebih besar dari 3m.
  • Jangan letakkan sensor di dekat objek berdensitas tinggi seperti dinding logam, kaca, atau beton untuk menghindari pemicu palsu. Saat dipasang di lampu logam, permukaan reflektif, atau lingkungan tertutup, pantulan gelombang mikro dapat menyebabkan pemicu palsu - kurangi sensitivitas atau hubungi produsen untuk dukungan.
  • Pastikan tidak ada sinyal bergerak di sekitar sensor (kipas, motor DC, pipa saluran pembuangan, saluran udara) untuk mencegah pemicu palsu.
  • Uji 5 sampel sebelum aplikasi massal dalam proyek pencahayaan baru.
  • Spesifikasi produk dapat berubah tanpa pemberitahuan karena perbaikan berkelanjutan.
  • Saat sensor terpasang di bawah papan logam, pastikan permukaan sensor tertutup rapat dengan pelat logam tanpa celah.
