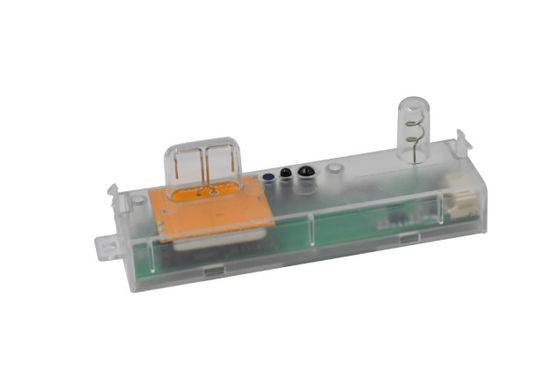

2.4G Wireless Networking Controller Cocok untuk Lampiran LED Ringan Umur Panjang

Tempat asal Shenzhen, Cina
Nama merek Merrytek
Sertifikasi CE
Nomor model MC087D 99B
Kuantitas min Order 100 PCS
Harga negotiable
Kemasan rincian Papan berdinding papan + kertas karton (K=A)
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 10.000 buah/bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan nominal 12±1Vdc Tegangan Ripple < 100mVp-p
Sinyal output Sinyal Peredupan 0-10V/Sinyal Peredupan PWM Ketinggian Pemasangan 3m ( Maks 6m )
Suhu operasi Bawaan: -25~60℃ sertifikat CE
Waktu hidup Garansi 5 tahun@Ta
Menyoroti

2.4G Wireless Network Controller (pengontrol jaringan nirkabel)

,

Slim LED Fixtures Wireless Networking Controller

,

Kontroler Jaringan Wireless Umur Panjang

Tinggalkan pesan
Deskripsi Produk

[Fitur produk]

  • Mengelompokkan jaringan dengan nirkabel 2.4G, tidak perlu paring atau gateway.
  • Antenna gelombang mikro dipolar yang dipatenkan, tidak ada pemicu palsu ketika dipasang di bawah baki LED logam.
  • Kepala senor microwave super sempit, cocok untuk dipasang di lampu LED tipis.
  • Semua parameter sensor dapat diatur dengan remote control.
  • Output 0-10V dim atau PWM dim, 2-step/3-step dim fungsi.
  • 6m Max. ketinggian mulut.



[Parameter]



Input
Tegangan nominal 12±1VDC
Arus kerja 55±5mA
Tegangan Ripple < 100mVp-p
Ooutput
Sinyal output ○0-10V Dimming Signal ○PWM Dimming Signal
Parameter penginderaan
Frekuensi kerja 5.8GHz ±75MHz, pita ISM
Kekuatan transmisi 1mW Max.
Daerah Deteksi) 100% / 75%/50%/25% ((MH17);100% / 50%/25% ((MH15)
Tunggu Waktu

30s/1min/3min/5min/10min/20min/30min ((MH17));

30s/1min/3min ((MH15)

Periode Siapkan

0s/10s/1min/3min/5min/10min/30min/+∞(MH17);

5min/10min/ +∞(MH15)

Sensor sinar siang Batas sinar siang hari

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/999Lux ((Disable)) ((MH17)

15Lux/ 50Lux/ (Disable) (MH15) (Status difusi lingkungan)

Prioritas Cahaya siang hari
5Lux 55-105Lux MH17
15Lux 65-115Lux MH17; MH15
30Lux 80-130Lux MH17
50Lux 100-150Lux MH17; MH15
100Lux 150-250Lux MH17
150Lux 200-300Lux MH17
MH17pencet P tombol aktifkan mode prioritas siang hari;MH15;MH15 Stan-by periode waktu diatur +∞ aktifkan mode prioritas siang hari
Tingkat DIM Standby 10%/ 20%/ 30%/ 50% (MH17);10%/ 30% ((MH17)
Jangkauan deteksi (radius)

Pemasangan langit-langit (ketinggian: 3m): 0,3m/s ≥3m, 1m/s ≥2,5m

Pemasangan dinding ((ketinggian: 2m): 0,3m/s ≥ 5m, 1m/s ≥ 3m

Kondisi pengujian: produk diatur ke 100% sensitivitas, dan tidak ada oklusi yang jelas di ruangan 60m2

Ketinggian instalasi 3m (maksimal 6m)
Modul nirkabel
Frekuensi Operasi 2.400-2.483GHz
Kekuatan Transmisi 6dBm
Kelompok Satu kelompok max node 32 Pcs
Jarak Transmisi 15m MAX ((Jarak transmisi titik-ke-titik di area terbuka)
Elingkungan
Suhu kerja Dibangun dalam: -25 ~ 60 °C
Suhu penyimpanan -40°C~80°C, kelembaban ≤85% (tidak kondensasi)
SertifikasiSTandars
Diperiksa CE
Persyaratan Lingkungan Mematuhi RoHS 2.0, persyaratan jangkauan
Tingkat perlindungan IP20
Odi sana
Kabel 3pin terminal 2,0mm
Persyaratan pemasangan Pemasangan terintegrasi
Persyaratan kemasan Klipboard + kertas karton ((K=A)
Berat bersih 23.5±3g
Kehidupan Jaminan 5 Tahun


[Deskripsi fungsi]



√Fungsi ON-OFF Periode siaga harus ditetapkan menjadi 0s
√ 2 langkah dimming Standby Periode diatur menjadi +∞, Sensor Daylight diatur menjadi High
√ 3 langkah dimming Periode siaga diatur menjadi 5 menit/10 menit
√Prioritas siang hari Standby Periode diatur menjadi +∞, Sensor Daylight diatur menjadi LOW/MED
√ Pengelompokan Kelompok jarak jauh 1-8 dan atur sinyal Rx untuk sensor



[DIagram]



  • Ukurann

2.4G Wireless Networking Controller Cocok untuk Lampiran LED Ringan Umur Panjang 0

Pemasangan sekrup

2.4G Wireless Networking Controller Cocok untuk Lampiran LED Ringan Umur Panjang 1

Pemasangan struktur gesper



  • Kabel,Fungsi

2.4G Wireless Networking Controller Cocok untuk Lampiran LED Ringan Umur Panjang 2

2.4G Wireless Networking Controller Cocok untuk Lampiran LED Ringan Umur Panjang 3

  • Pemasangan

2.4G Wireless Networking Controller Cocok untuk Lampiran LED Ringan Umur Panjang 4

  • Diagram Radiasi

Aku tidak tahu.

Aku tidak tahu.2.4G Wireless Networking Controller Cocok untuk Lampiran LED Ringan Umur Panjang 5



[Remote Contro]Aku tidak tahu.



2.4G Wireless Networking Controller Cocok untuk Lampiran LED Ringan Umur Panjang 6



[Inisialisasi]



Saat menyalakan untuk pertama kalinya, sensor akan menyalakan cahaya ke 100% kecerahan, dan cahaya akan dimatikan setelah 10 detik.sinyal gerak tidak akan terdeteksi.



[Pengaturan default]



Area deteksi: 100%; Waktu tunggu: 10 s; Periode siaga: 0 s; Sensor cahaya siang hari: dinonaktifkan; Tingkat redup siaga: 10%.



[Pengumuman Aplikasi]



  • Sensor harus dipasang oleh seorang ahli listrik profesional. Silakan matikan listrik sebelum memasang, kabel dll
  • Jarak deteksi terkait dengan faktor-faktor seperti kecepatan bergerak benda bergerak, ukuran benda bergerak, ketinggian instalasi, sudut instalasi,apakah lingkungan instalasi terbuka, dan bahan reflektor. jarak deteksi yang diberikan dalam spesifikasi adalah nilai khas, yang 165cm/65kg tester dan diuji di lingkungan terbuka dalam ruangan
  • Ketika sensor microwave dipasang di dinding, jarak deteksi akan sangat meningkat dibandingkan dengan yang dipasang di langit-langit.tolong kurangi sensitivitas untuk digunakan atau hubungi perusahaan kami untuk mengkonfirmasi pengaturan penggunaan. ambang sensitivitas cahaya adalah dalam lingkungan cerah, tidak ada bayangan, dan kondisi refleksi cahaya sekitar difus. dalam periode waktu yang berbeda, iklim, dan lingkungan,nilai pencahayaan yang terdeteksi oleh sensor cahaya mungkin berbeda
  • Parameter sensor mungkin perlu dikonfigurasi ulang di lingkungan instalasi yang berbeda, silakan lihat instruksi berikut atau hubungi produsen
  • Sensor ini hanya untuk digunakan di dalam ruangan, angin dan hujan di luar ruangan, dan benda bergerak di sekitar akan menyebabkan pemicu palsu
  • Ketinggian instalasi produk sensor tidak boleh melebihi 6 meter, dan tinggi optimal adalah 3 meter; jarak antara dua sensor harus lebih dari 3 meter
  • Ketika sensor dipasang di lampu logam, pada permukaan metal reflektif, atau di lingkungan tertutup yang sempit, gelombang mikro akan dipantulkan beberapa kali dan menyebabkan pemicu palsu.Silakan kurangi sensitivitas sensor atau hubungi produsen untuk dukungan teknis.
  • Harap pastikan bahwa tidak ada sinyal bergerak seperti kipas, motor DC, pipa selokan, outlet udara, dll di sekitar sensor, jika tidak sensor dapat menyebabkan pemicu palsu.
  • Gelombang mikro tidak dapat menembus logam, hindari instalasi di lampu logam tertutup atau setengah tertutup, dan tidak harus ada logam atau kaca yang menghalangi produk
  • Sensor dengan driver 0-10V / PWM yang berbeda, efek cahaya rendah mungkin berbeda
  • Sumber daya DC yang diatur dengan tegangan output yang stabil dan koefisien riak rendah harus digunakan.
  • Spesifikasi dan parameter produk dapat dioptimalkan tanpa pemberitahuan sebelumnya
  • Untuk lingkungan instalasi baru, disarankan untuk menguji sampel 5 pcs sebelum instalasi.
