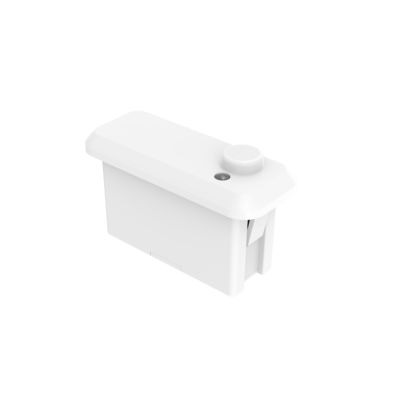

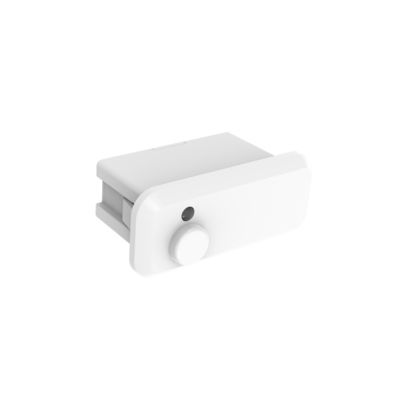

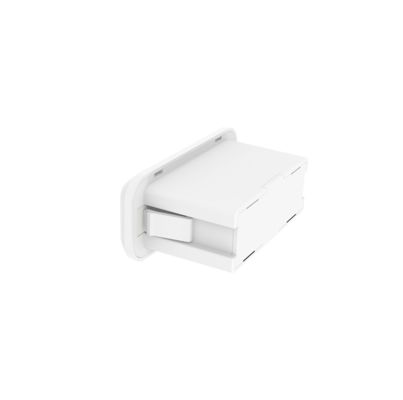

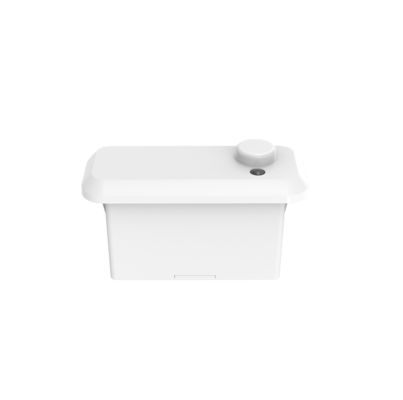

Sensor Kehadiran Jaringan Bluetooth Casambi 12Vdc Untuk Lampu Panel, Pemasangan Maks 4m MC182D 99/1 B1

[Fitur Produk]

• Sensor keberadaan terpasang terintegrasi, antarmuka standar zhaga book20
• Mengadopsi teknologi antena gelombang mikro paten 24GHz, mendukung ketinggian pemasangan maks. 4m
• Dengan teknologi RF Jerman, garansi produk 5 tahun
• Fungsi sensor Gerakan, gerakan kecil, dan cahaya siang hari
• Berlaku untuk kamar mandi, ruang tamu, dapur, dan lingkungan lain di mana deteksi gerakan, gerakan kecil diperlukan
• Modul Bluetooth Casambi, terhubung dengan platform IOT Casambi

[Parameter]

Peredupan

:

mendeteksi tubuh manusia di area deteksi untuk melakukan gerakan besar sinyal (

berjalan) untuk memicu induksi dan mengeluarkan level tinggi (seperti mengontrol lampu menyala dan mati), lalu mendeteksi gerakan kecil sinyal (membungkuk ke depan, ke belakang, mengayunkan anggota tubuh, menggelengkan kepala, mengetik, bermain ponsel, dan gerakan kecil lainnya). serta deteksi tanda-tanda vital pernapasan manusia yang disebabkan oleh rongga perut, ekspansi dada dll untuk mempertahankan level tinggi keluaran (sepertimengontrol lampu selalu menyala)Ketidakhadiran manusia: tidak ada sinyal yang terdeteksi di area deteksi dan mengeluarkan level rendah (lampu mati)]Diagram]Dimensi (

satuan: mm)

Produk memiliki kemampuan penetrasi yang baik ke plastik, kayu, dll., tetapi antena modul gelombang mikro tidak boleh memiliki aksesori logam atau cangkang logam, cangkang kaca, dll. di depan langsung atau di dekatnya, jika tidak, itu akan memengaruhi transmisi dan penerimaan antena.PengkabelanJarak penginderaan akan dipengaruhi oleh ketinggian pemasangan, ukuran objek yang akan dideteksi, kecepatan gerakan, dampak lingkungan pemasangan, dan jarak penginderaan di arah yang berbeda akan memiliki tingkat variabilitas tertentu.

• ​[Inisialisasi]

Setelah dinyalakan, sensor secara otomatis menyalakan lampu dengan kecerahan 100% dan melakukan pemeriksaan mandiri selama 10 detik. Selama inisialisasi, sensor tidak dapat mendeteksi gerakan. Sensor memasuki mode penginderaan setelah inisialisasi, dan selama itu, lampu tetap pada kecerahan 100%.

• [Pengaturan default]

• Sensitivitas: 100%, Waktu tahan: 5 detik, Sensor cahaya siang hari: Nonaktif, Periode siaga: 0 detik, Tingkat peredupan siaga: 20%

[

Pemberitahuan Aplikasi

]

l

Sensor harus dipasang oleh teknisi listrik profesional. Harap matikan daya sebelum memasang, mengkabel, atau mengubah konfigurasi.

l

Produk memiliki kemampuan penetrasi yang baik ke plastik, kayu, dll., tetapi antena modul gelombang mikro tidak boleh memiliki aksesori logam atau cangkang logam, cangkang kaca, dll. di depan langsung atau di dekatnya, jika tidak, itu akan memengaruhi transmisi dan penerimaan antena.l Jarak penginderaan akan dipengaruhi oleh ketinggian pemasangan, ukuran objek yang akan dideteksi, kecepatan gerakan, dampak lingkungan pemasangan, dan jarak penginderaan di arah yang berbeda akan memiliki tingkat variabilitas tertentu.

Ambang batas cahaya siang hari berada di lingkungan yang cerah, tanpa bayangan, dan kondisi pantulan difus cahaya sekitar. Dalam periode, iklim, dan lingkungan yang berbeda, nilai cahaya siang hari yang dideteksi oleh sensor cahaya mungkin berbeda.

Jarak pemasangan produk direkomendasikan lebih dari 1,5m; jarak pemasangan antara produk dan router harus lebih dari 1,5m, agar tidak menyebabkan gangguan pada operasi normal sensor gelombang mikro.

Bidang pemasangan produk (misalnya, substrat aluminium, papan PCB) perlu memiliki perbedaan ketinggian tertentu dari bidang antena modul gelombang mikro, dan bidang antena modul gelombang mikro harus lebih tinggi dari bidang di dekatnya lebih dari 5mm untuk mencapai efek deteksi terbaik.

Catu daya teregulasi DC dengan tegangan keluaran stabil, arus rendah, dan koefisien riak harus digunakan, riak catu daya harus kurang dari 50mV, dan arus beban minimum catu daya harus lebih dari 120mA, dan juga disarankan untuk memasang kapasitor elektrolit tidak kurang dari 100uF pada terminal VCC catu daya masukan.

Pemasangan produk sejauh mungkin dari peralatan logam besar, pipa, ventilasi AC, ventilasi pembuangan, mesin asap, dan pemandangan lainnya, untuk menghindari getaran peralatan memengaruhi efek deteksi.

Modul gelombang mikro harus dijauhkan dari catu daya penggerak AC, jauh dari jembatan penyearah catu daya penggerak, transformator, tabung switching, dan perangkat berdaya tinggi lainnya, untuk menghindari gangguan sinyal frekuensi tinggi pada operasi normal modul gelombang mikro.

Desain produk: permukaan antena modul gelombang mikro dan sirkuit di dekatnya harus menghindari aliran arus besar, hindari transformator atau komponen frekuensi tinggi di dekatnya, jarak harus lebih dari 10mm sebisa mungkin.

Saat mengkabel, sisi antena dan sisi komponen di bagian belakang produk tidak boleh tertutup kabel atau dialiri arus besar, agar tidak memengaruhi operasi normal sensor

l

l

Saat struktur produk, mode/sirkuit catu daya, penutup depan antena sensor, dll. berubah, harap beri tahu produsen sensor untuk konfirmasi, agar tidak menyebabkan produk bekerja tidak semestinya. Jika tidak, produsen tidak akan menanggung tanggung jawab apa pun yang sesuai untuk kelainan tersebut.
