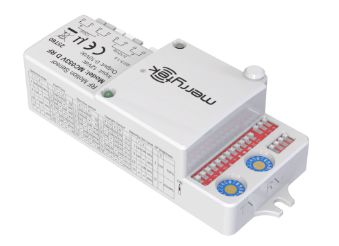

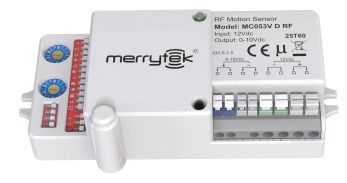

Sensor RF Jaringan Gelombang Mikro 5.8G, Dengan Ketinggian Pemasangan Maksimum 8m MC053V D RF

[Fitur produk]

• Dikombinasikan dengan teknologi RF 868MHz, mewujudkan fungsi jaringan kelompok nirkabel!
• Mengadopsi teknologi frekuensi sempit untuk memecahkan gangguan co-channel
• Produk ini memiliki 32 saluran frekuensi yang berbeda, dapat digunakan untuk lebih banyak aplikasi
• Dengan kode alamat tetap, transmisi RF stabil lMax pemasangan 8m
• Jarak transmisi RF panjang hingga 30m di dalam ruangan
• 5 tahun garansi

[Informasi produk]

• Dimensi (satuan: mm)

• Fungsi

• Deskripsi Fungsi

1.Menyalakan/menonaktifkan ((Periode standby pada 0s),Silahkan mengatur data sensor lain sesuai dengan praktis aplikasi.

2. 2-Langkah dimming ((stand-by period di ∞+∞), Silakan atur data sensor lainnya sesuai dengan aplikasi praktis.

3.Dimming 3 langkah ((standby period at ̇5s/5min/10min/30min/60min ̇),Silahkan mengatur data sensor lain sesuai dengan praktis aplikasi.

• Kabel

[Pola Radiasi]

1.Pemasangan atap

2. Pemasangan dinding

[Pengaturan dip switch]

Daerah Deteksi:

Tunggu Waktu:

Periode Siapkan:

Sensor cahaya siang hari:

* Ketika diatur ke mode “disable”, Lampu akan menyala ketika mendeteksi gerakan tidak peduli tingkat cahaya sekitar

Tingkat DIM Standby:

Cahaya RF:

Mode:

* Ketika diatur RFuntuk menutup, sekarang sensor hanya dapat menerima sinyal, tidak dapat mengirimkan sinyal, tapi masih memiliki fungsi sensor.

[Jaringan nirkabel RF]

1) Siaran:

Semua sensor mengatur saluran yang sama.

Lihat di bawah gambar, ada beberapa pintu keluar / masuk ke koridor, setiap sensor Master diaktifkan, semua lampu di koridor akan menyala.

Pengaturan:

2.) Broadcast + Hopping:

Setelah setiap gerakan Master terdeteksi, sinyal gerak akan dikirim ke sensor kelompok lain melalui RF transceiver, Lihat gambar di bawah ini, ketika orang berjalan ke salah satu lantai,lampu di lantai berdekatan akan menyala pada tingkat cahaya rendah yang telah ditetapkan secara sinkron .

Pengaturan:

Kelompok 1: Modul B TXD, mengirim sinyal ke Modul A RXD dan Modul C RXD dan dirinya sendiri

Kelompok 2: Modul C TXD, mengirim sinyal ke Modul B RXD dan Modul D RXD dan dirinya sendiri

AO-A1-A2-A3-A4-A5-A6-A7-A8-A9-AA-AB-AC-AD-AE-AF

Aku aku

BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0

Pengelompokan RF ((sampai 32 kelompok yang berbeda mungkin)

MC053V D RF memiliki satu saluran TX dan saluran RX.saluran TX digunakan untuk mengirimkan sinyal RF dan saluran RX digunakan untuk menerima sinyal RF.Gunakan obeng kecil untuk memutar saklar dan menjaga mereka menunjuk ke saluran yang sama, kelompok akan dibuat secara otomatis

[Inisialisasi]

Lampu akan menyala dengan 100% kecerahan pada sensor energi awal, dan akan mati setelah 10 detik.

[Pengaturan default]

Daerah deteksi: 100%, Waktu tunggu: 5S,Periode siaga: 0s,Sensor cahaya siang hari: Matikan, Stand-by level DIM:10%, RF Brightness:10%-50%, RF: Open,Mode:Broadcast,TX:A, RX:A

[Catatan]

1)Sensor harus diinstal oleh seorang ahli listrik profesional, silakan matikan listrik sebelum menginstal, kabel, mengubah pengaturan, dll.

2)Produk memiliki kemampuan penetrasi yang baik terhadap plastik, kayu, dll, tetapi aksesori logam atau casing logam tidak boleh dipasang langsung di depan dan dekat antena modul gelombang mikro,Jika tidak, itu akan mempengaruhi kemampuan transmisi dan penerimaan antena gelombang mikro..

3)Produk ini hanya dirancang untuk digunakan di dalam ruangan.

4)Jangkauan deteksi sensor terkait dengan kecepatan bergerak dan ukuran benda bergerak, ketinggian pemasangan, ketinggian dan sudut instalasi, lokasi instalasi, reflektor di sekitar sensor dll.Data dalam dokumen adalah nilai khas dan diuji oleh orang 165cm di area terbuka dalam ruangan.

       Jangkauan deteksi pada pemasangan dinding akan lebih panjang pada pemasangan langit-langit.

5)Hindari peralatan bergetar jangka panjang atau benda bergerak di sekitar sensor.

6)Jika hewan peliharaan lewat di area deteksi, itu bisa memicu sensor.

7)Batas cahaya adalah nilai yang terdeteksi dalam lingkungan cerah, tanpa bayangan, dan dalam kondisi refleksi cahaya difus lingkungan.nilai pencahayaan yang terdeteksi oleh sensor cahaya mungkin berbeda.

8)Jarak instalasi antara produk atau jarak antara produk dan router dianjurkan lebih dari 1,5 m.

9)Permukaan pemasangan produk (misalnya: base plate aluminium, board PCB) harus berbeda dari permukaan antena modul gelombang mikro dengan ketinggian tertentu,dan bidang antena modul gelombang mikro harus lebih tinggi dari bidang terdekat lebih dari 5mm untuk mencapai efek deteksi terbaik.

10)MC053V RF & MW05 dengan fungsi override, Quick switch on/off 3 kali dalam 2s dapat membatalkan fungsi sensor

11)Modus kerja: Broadcast & Hopping

12)TX: adalah untuk Transmisi sinyal, dengan 0-F 16 saluran yang berbeda. 1 DIP untuk mengatur Grup A atau kelompok B. Grup A dengan 16 saluran, Grup B juga dengan 16 kelompok, total dapat mengatur 32 kelompok.

13)RX: adalah untuk penerimaan sinyal, dengan 0-F 16 saluran yang berbeda. 1 DIP untuk mengatur Grup A atau kelompok B. Grup A dengan 16 saluran, Grup B juga dengan 16 kelompok, total dapat mengatur 32 kelompok.

14)Ketika Master dan Master diatur di bawah mode siaran kerja, yang berarti, semua sensor mengatur saluran yang sama, sensor Master mana pun dipicu, itu akan mengirimkan sinyal RF ke semua lampu dalam kelompok

15)Ketika Master dan Master diatur dalam mode kerja melompat, itu berarti, ketika master dipicu,akan mengirim sinyal RF ke 3 saluran (saluran berdekatan sebelum dan setelah saluran TX dan saluran yang ditetapkan oleh master itu sendiri. Misalnya, ketika master mengatur saluran TX untuk "1", itu akan meluncurkan "0" "1" "2" tiga sinyal saluran yang berbeda, jika saluran RX yang berbeda lainnya diatur dengan "0" "1" "2",pada saat ini akan menerima sinyal saluran yang sesuai, modus kerja jenis ini terutama diterapkan pada aplikasi koridor, catatan: TX "F" untuk meluncurkan saluran kelompok A dan B kelompok "0" RX menerima saluran dapat terhubung jaringan.

16)Master to Satellite hanya bekerja sebagai mode siaran, yang berarti satelit hanya menerima sinyal dari master, tidak terpengaruh oleh mode kerja master.

17)Satelit menerima sinyal RF dari Master, “hold time” ditentukan oleh Master, tetap sama dengan master “hold time”.

18)Sensor tidak akan mengirimkan atau menerima sinyal RF selama waktu Initialization. hanya dapat mengirimkan sinyal RF setelah periode Initialization.

19)Kelompok A dan kelompok B RX membutuhkan kelompok Master A dan kelompok B TX yang sesuai.
