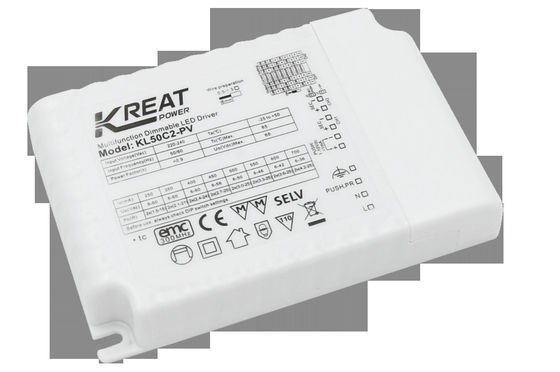

50W Dual Channel PUSH dan 1-10V dimming LED Driver untuk downlight LED
Place of Origin | Shenzhen, China |
---|---|
Nama merek | KREATPOWER |
Sertifikasi | CE, SEMKO |
Model Number | KL50C2-PV |
Minimum Order Quantity | 100PCS |
Harga | negotiable |
Packaging Details | White box+ Instructions Clapboard Outer Carton |
Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
Payment Terms | T/T |
Supply Ability | 10000 pcs/month |

Hubungi saya untuk sampel gratis dan kupon.
Ada apa:0086 18588475571
Wechat wechat: 0086 18588475571
Skype: sales10@aixton.com
Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.
xOperating Voltage | 198-264VAC 50Hz /60Hz | Input Voltage range | 200-240VDC |
---|---|---|---|
Input Cuttent | 0.28A Max. | Power Factor | ≥0.9 |
Stand-by Power | ≤0.5W | IP | IP20 |
Sertifikasi | CE, SEMKO | Feature | Dual channel |
Dimming method | PUSH and 1-10V dimming | Warranty | 5 years |
Menyoroti | LED downlight LED Driver,50W Dimming LED Driver,1-10V Dimming LED Driver |
50W Dual Channel PUSH dan 1-10V dimming LED Driver untuk downlight LED
[Fitur Produk]
- Bebas berkedip untuk seluruh kisaran redup
- Kekuatan standby di bawah 0,5W
- Dimming utama dengan tombol tekan
- Dimming sekunder dengan dimmer 0-10V
- Mendukung pemadaman 10V PWM (3KHz-8KHz)
- 0-10V port PUSH dimming
- Perlindungan: sirkuit pendek / suhu tinggi / tegangan tinggi
- Arus derating untuk suhu sekitar yang lebih tinggi
- Tekan dim dengan fungsi memori
- Tekan port redup dengan fungsi koridor
- Jaminan 5 tahun
[Parameter]
Input | Tegangan Operasi | 198-264VAC 50Hz /60Hz |
Tegangan Masuk Nominal | 220-240VAC 50Hz /60Hz | |
Jangkauan tegangan input DC | 200-240VDC | |
Input Current | 0.28A Max. | |
Input Inrush Current (Arus Masuk) | < 15A (separuh lebar pulsa arus 100US) @230VAC | |
Faktor Daya | ≥ 0,9 (@230VAC Beban penuh) | |
Total distorsi harmonik | Tipikal: 13% (@230Vac Full load) | |
Kekuatan Standby | ≤ 0,5W | |
Efisiensi | 89%Max. @230VAC (Pengisian penuh) | |
Metode Pengkabelan | Push terminal, garis silang kawat:0.75-1.5mm2 | |
Output | Modus operasi | Arus konstan |
Jenis beban | LED | |
Persyaratan Ripple (Flicker atau Flicker-Free) | Nilai berkedip: kurang dari 2% untuk seluruh kisaran redup | |
Waktu memulai | < 0.5s (@230Vac; Bantuan tidak memiliki output) | |
Tegangan keluaran tanpa beban | 58VDC maksimal. | |
Kisaran tegangan output beban | 9-52VDC | |
Kekuatan output beban penuh | OUT1 + OUT2: 50W Max. | |
Listrik output beban | 2*CC: 350mA; 500mA; 550mA; 700mA; 750mA; 900mA; | |
Konstan arus / tegangan Keakuratan | Keakuratan arus konstan ± 5% | |
Metode kabel | Push terminal, garis silang kawat:0.5-1,5mm2 |
Metode Kontrol | Dimming PUSH utama | Dimming PUSH utama (Max.lead length:100M) |
1-10V Dimming | 0-10V dimming ((Port current<1MA) (Max.lead length:20M) | |
Jangkauan Dimming | 3%-100% | |
PWM Dimming | 0-10V port PWM dimming (3KHZ-8KHZ) | |
Potensiometer | Ya, 100kΩ | |
Pencahayaan sekunder PUSH | Ya, ubah pengaturan pabrik | |
PengecualianProtasiRperlengkapan | Output atas suhu perlindungan |
Ya, tanpa fungsi pemulihan diri (bisa ditanyakan) |
Perlindungan atas tegangan | Ya, tanpa fungsi pemulihan diri | |
Perlindungan sirkuit pendek output | Ya, fungsi pemulihan diri (bisa ditanyakan) | |
Mengoperasikan Lingkungan |
Suhu operasi/kelembaban | -25°C~50°C Kelembaban:85% (Tidak kondensasi) |
Suhu penyimpanan/kelembaban | -40°C~80°C, Kelembaban: 10%~95% | |
Max. case temp ((Tc) | 85°C | |
Keamanan & EMC |
Standar EMC | EN55015 EN61547 EN61000-3-2 |
Standar keselamatan | EN61347-1 EN61347-2-13 | |
Sertifikasi | CE | |
Tahan tegangan | 3750Vac, 5mA, 60s (Input L N - Output SEC ) | |
lainnya | Tingkat perlindungan | IP20 |
Jenis perlindungan | Kelas II | |
Jenis Instalasi | Instalasi independen | |
Dimensi instalasi | 123*79*24mm | |
Fungsi memori blackout | Ya, memori pemadaman PUSH | |
PUSH dimming sinkronisasi | 30 unit. | |
Persyaratan kemasan | Kotak putih + Instruksi Klipboard Kothak luar ((K=A) | |
Berat badan | 220 g | |
Kehidupan | 50000h @Ta beban penuh | |
Catatan: Semua parameter diuji pada tegangan input 230Vac dan lingkungan 25 derajat kecuali ditentukan. |
[Dimensi (Unit:mm)]
[Diagram kabel]
Fig. Sebuah Push DimMingatau Cfungsi koridor |
Angka.B 0-10Vatau PUSH sekunder |
[Pengaturan Gir saat ini]
Saat ini | OUT 1 | Out 2 | ||||||||
tegangan | Po ((W) | 1 | 2 | 3 | tegangan | Po ((W) | 1 | 2 | 3 | |
350mA | 9 ̊50V | 17.5 | - | - | - | 9 ̊50V | 17.5 | - | - | |
500mA | 9 ̊50V | 25 | Dihidupkan | - | - | 9 ̊52V | 26 | Dihidupkan | - | - |
550mA | 9V45V | 25 | - | Dihidupkan | - | 9 ̊52V | 29 | - | Dihidupkan | - |
700mA | 9V36V | 25 | Dihidupkan | Dihidupkan | - | 9 ̊50V | 35 | Dihidupkan | Dihidupkan | - |
750mA | 9 ̊33V | 25 | - | Dihidupkan | Dihidupkan | 9V48V | 36 | - | Dihidupkan | Dihidupkan |
900mA | 9 ̊28V | 25 | Dihidupkan | Dihidupkan | Dihidupkan | 9V40V | 36 | Dihidupkan | Dihidupkan | Dihidupkan |
Catatan:Kekuatan total dari dua output tidak dapat melebihi 50W;Po1+Po2≤50W |
[Mengurangi]
[Kurva redup]
[ON/OFF & Deskripsi Operasi Dimming]
A. Saklar push singkat (< 1 s), driver LED ON atau OFF. Kecerahan kembali ke nilai redup terakhir.
B. Tekan dan tahan tombol PUSH (1S ~ 8S), dan driver LED dapat mencapai redup; Setelah menekan lagi, cahaya berubah ke arah redup yang berlawanan.
C. Push dimming memiliki memori power-down dan memori kecerahan.
D. Sinkronisasi dimming:
Pengemudi LED dapat disinkronkan ke tingkat redup 50% dengan menahan 15 detik pada dorongan.
E. Tetapkan waktu memudar: Tekan tombol untuk mematikan lampu, kemudian tekan tombol panjang, dan lampu akan menyala dan redup.Matikan fungsi fade times: Tekan tombol PUSH 5 kali dalam waktu 3 detik; Aktifkan fungsi waktu memudar: tekan panjang PUSH 15S.
F. Fungsi koridor: PUSH memiliki sinyal L lebih besar dari 60S, masukkan fungsi koridor, 100% kecerahan, 20% kecerahan, tunggu 60S, dan kemudian matikan lampu.Tekan tombol singkat 5 kali untuk keluar dari fungsi koridor.
G. Tekan tombol dengan lampu indikator tidak diizinkan.
H. PUSH sekunder: Saklar DIP ¥4 ¥ ditutup; 0-10V: Saklar DIP merah ¥4 ¥ terbuka;
[Hal-hal yang DibutuhkanA[Sunting]
String LED harus dihubungkan ke beban sebelum menyalakan daya masukan, jika tidak, string LED dapat rusak.
