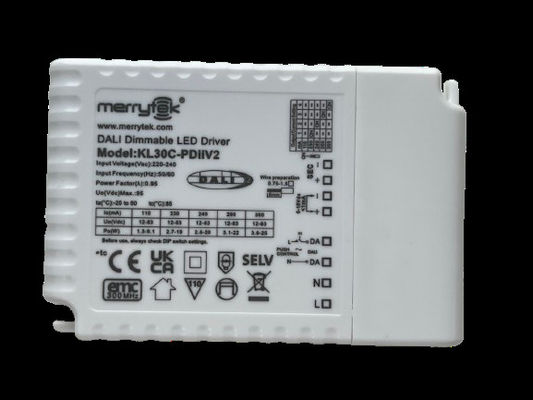

12-83Vdc tegangan tinggi LED driver output arus konstan 30 watt DALI dimmable LED driver untuk panel LED

  • 12-83Vdc High Voltage LED Driver Constant Current Output 30 Watt DALI Dimmable LED Driver For LED Panel
Tempat asal Cina
Nama merek Merrytek
Sertifikasi CE
Nomor model KL30C-PDIIV2
Kuantitas min Order 100
Harga Dapat dinegosiasikan
Kemasan rincian Kotak putih + Karton, 50pcs/CTN
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T atau PayPal
Menyediakan kemampuan 10,000pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nilai Tegangan Input 220-240Vac 50Hz /60Hz Kisaran Tegangan Masukan DC 200-240Vdc
Modus operasi Arus konstan Metode Kontrol Dali DT6 dan Pushdim dan Driver LED 1 10V
Faktor daya ≥0,95 Efisiensi 86%
Saat ini 110/230/240/260/300mA Dimensi 103x67x22mm
Peringkat IP IP20 Jaminan 5 tahun
Menyoroti

30 watt Constant Current LED driver

,

LED Panel DALI Dimmable LED Driver

,

12-83Vdc High Voltage LED Driver
Tinggalkan pesan
Deskripsi Produk

12-83Vdc tegangan tinggi LED driver output arus konstan 30 watt DALI dimmable LED driver untuk panel LED



1. Deskripsi

-Flicker bebas untuk seluruh kisaran dimming

-Standby power di bawah 0,5W

- Dimming primer dengan tombol tekan

Dimming sekunder dengan dimmer 1-10V dan potentiometer

-Terbuat dari antarmuka DALI DT6

- Mendukung pemadaman PWM 10V (3KHz-8KHz)

- Perlindungan: sirkuit pendek / suhu tinggi / tegangan tinggi

- Derating arus untuk suhu sekitar yang lebih tinggi

-pushDIM dengan fungsi memori

- 5 tahun garansi



2.Parameter

Input Tegangan Operasi 198-264Vac 50Hz/60Hz
Tegangan Masuk Nominal 220-240Vac 50Hz/60Hz
Jangkauan tegangan input DC 200-240Vdc
Input Current 0.16A Max.
Input Inrush Current (Arus Masuk) < 8A (setengah pulsa pulsa arus kedua 50μs) @230Vac
Faktor daya ≥ 0,95 (@230Vac, 100% beban)
Total distorsi harmonik Tipikal: 13% (@230Vac, 100% beban)
Daya standby ≤0,5W (@230Vac ketika PUSH atau DALI dimatikan)
Efisiensi 86%Max (@230Vac, 100% beban)
Metode Pengkabelan Push terminal, wIreBagian persegi:0.75-1.5mm2

Pemutus sirkuit otomatis

(Hitung arus di kawat)

 jenis B10 B13 B16 B20 B25 /
Nomor 25 30 40 50 60 /
jenis C10 C13 C16 C20 C25 C32
Nomor 45 60 70 95 120 150
Output Modus operasi Arus konstan
Jenis beban LED
Berkedip / Tidak berkedip Nilai berkedip: kurang dari 2% untuk seluruh rentang dimming
Waktu memulai <1s (@230Vac,)
Tegangan keluaran tanpa beban 95V DC Max.
Rentang tegangan output beban 12-83V DC
Kekuatan output beban penuh 30W Max
Listrik output beban 110 ~ 300mA: Untuk rincian
Konstan arus / tegangan Keakuratan Keakuratan arus konstan ± 5%
Metode kabel Push terminal, wIrePotongan silang: 0,75-1,5 mm2
Metode Kontrol Dimming PUSH utama Dimming PUSH utama (Max.lead length:20M)
1-10V ((0-10V) Dimming 1-10V dimming ((Port current<1MA) tanpa fungsi matikan
(Max.lead panjang: 20M)
Jangkauan Dimming Dimming PUSH & DALI utama: 0%-100%
Dimming 1-10V: 2%-100%
Dimming PWM utama 1-10V port PWM dimming (3KHZ-8KHZ)
Potensiometer Ya, 100kΩ
DALI Dimming DALI dimming (Max.lead length:300M)
PengecualianProtasiRperlengkapan Output atas suhu
perlindungan		 Ya, tanpa fungsi pemulihan diri (bisa ditanyakan)
Perlindungan sirkuit pendek output Ya, tanpa fungsi pemulihan diri (bisa ditanyakan)

Mengoperasikan

Lingkungan

 Suhu operasi/kelembaban -25°C~50°C Kelembaban: 85% (Tidak kondensasi)
Suhu penyimpanan/kelembaban -40°C~80°C, Kelembaban: 10%~95%
Max. case temp ((Tc) 85°C

Keamanan

& EMC

 Standar EMC EN55015 EN61547 EN61000-3-2
Standar protokol DALI IEC62386-102, IEC62386-207 DT6
Standar keselamatan EN61347-1 EN61347-2-13
Sertifikasi ENEC, SEMKO. CB. CE
Tahan tegangan 3750Vac, 5mA, 60s (Input L N - Output SEC )
lainnya Tingkat perlindungan IP20
Jenis perlindungan Kelas II
Jenis Instalasi Instalasi independen
Dimensi instalasi 103*67*22mm
Fungsi memori blackout Ya, memori pemadaman PUSH
PUSH dimming sinkronisasi 15 unit maksimal.
Persyaratan kemasan Instruksi + papan tulis + karton luar ((K=A)
Berat badan 139g
Kehidupan 5 tahun @Ta penuh beban
Catatan: Semua parameter diuji pada tegangan input 230Vac dan lingkungan 25 derajat kecuali ditentukan.

3. Dimensi (Unit:mm)

12-83Vdc tegangan tinggi LED driver output arus konstan 30 watt DALI dimmable LED driver untuk panel LED 012-83Vdc tegangan tinggi LED driver output arus konstan 30 watt DALI dimmable LED driver untuk panel LED 1

4Diagram kabel



Gambar ADALIRendahMing

12-83Vdc tegangan tinggi LED driver output arus konstan 30 watt DALI dimmable LED driver untuk panel LED 2

Angka.BTekan DimMing

12-83Vdc tegangan tinggi LED driver output arus konstan 30 watt DALI dimmable LED driver untuk panel LED 3

Angka.C1-10V DimMing

12-83Vdc tegangan tinggi LED driver output arus konstan 30 watt DALI dimmable LED driver untuk panel LED 4



5. Mengurangi

12-83Vdc tegangan tinggi LED driver output arus konstan 30 watt DALI dimmable LED driver untuk panel LED 5

6Kurva redup

12-83Vdc tegangan tinggi LED driver output arus konstan 30 watt DALI dimmable LED driver untuk panel LED 6

7.Pengaturan gir saat ini



Arus ((mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
110mA - - - - 9.1 12 83
230mA Dihidupkan - - - 19.1 12 83
240mA - Dihidupkan - - 19.9 12 83
260mA - - Dihidupkan - 21.6 12 83
300mA - - - Dihidupkan 22.8 12 83



8. ON/OFF & Deskripsi Operasi Dimming

A. Tekan singkat tombol PUSH (waktu menekan pendek 0.1S-1S), dan driver LED akan menyala atau mati.

B. Dimming: Tekan dan tahan tombol PUSH (1S-8S), driver LED dapat mencapai dimming, brightening atau dimming, kisaran dimming adalah 2-100%.

C. Memori: PUSH dimming memiliki fungsi memori dimming.

D. Sinkronisasi dimming: Daya yang terhubung ke switch PUSH yang sama dapat disinkronkan dengan menekan dan menahan switch PUSH selama lebih dari 15 detik

E. DALI dimming mode: Hubungkan catu daya ke sistem DALI, dan host DALI dapat meredupkannya.



9. hal-hal yang perluAPengertian

1) String LED harus dihubungkan ke beban sebelum menyalakan daya masukan, jika tidak, string LED dapat rusak.

2) Setelah input drive LED dimatikan, akan ada tegangan residu pada output, yang dapat dipertahankan selama sekitar 3 menit.
