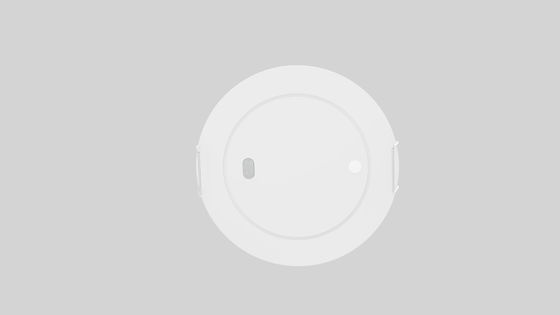

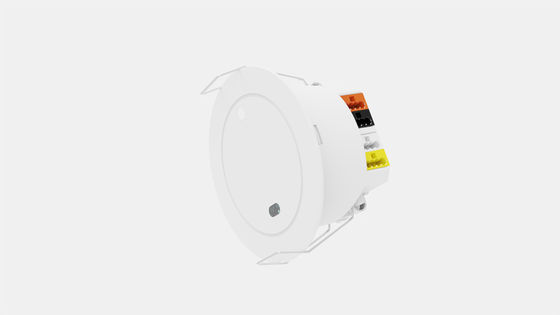

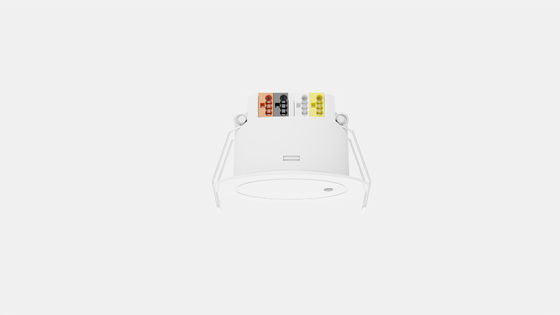

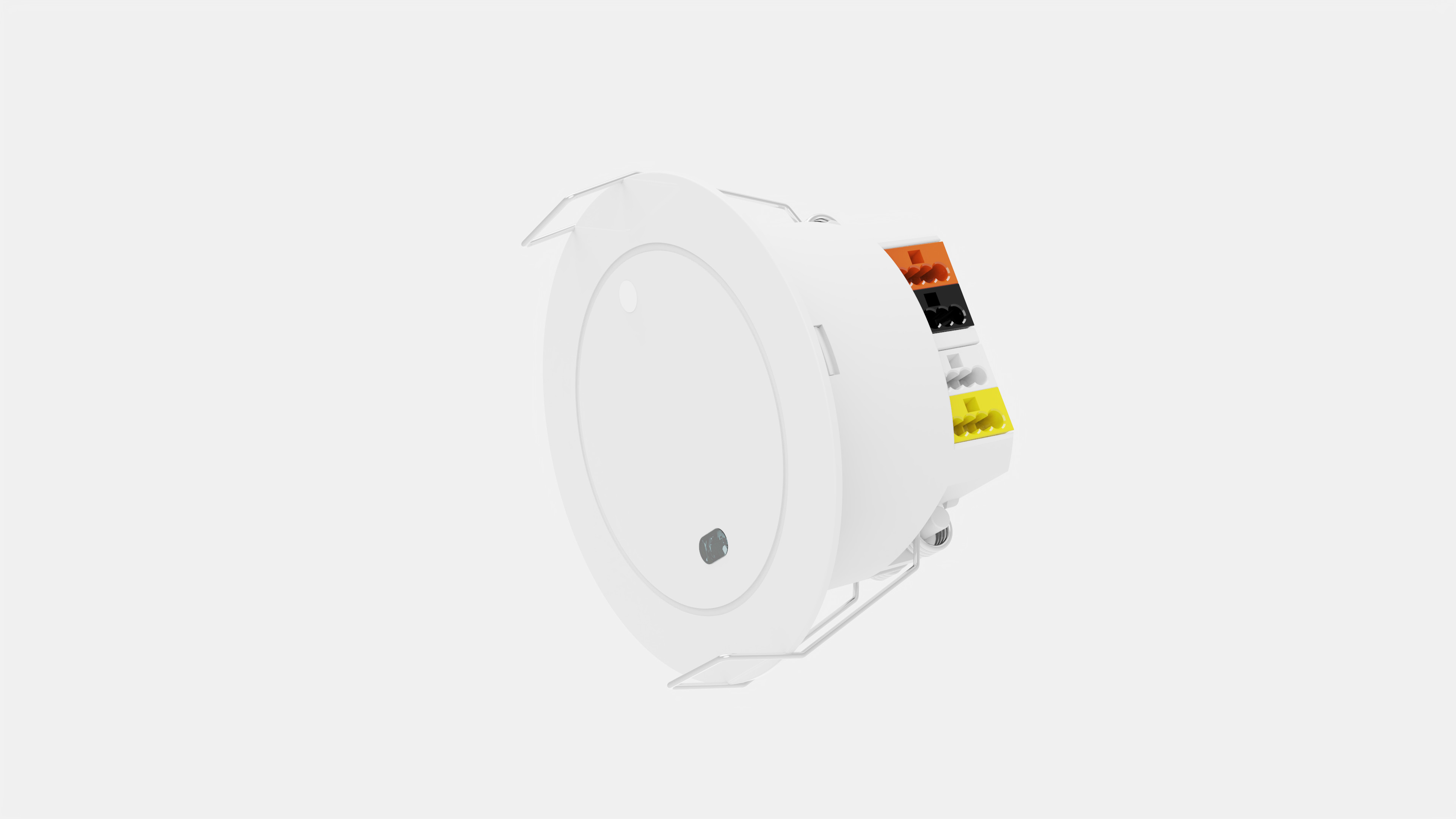

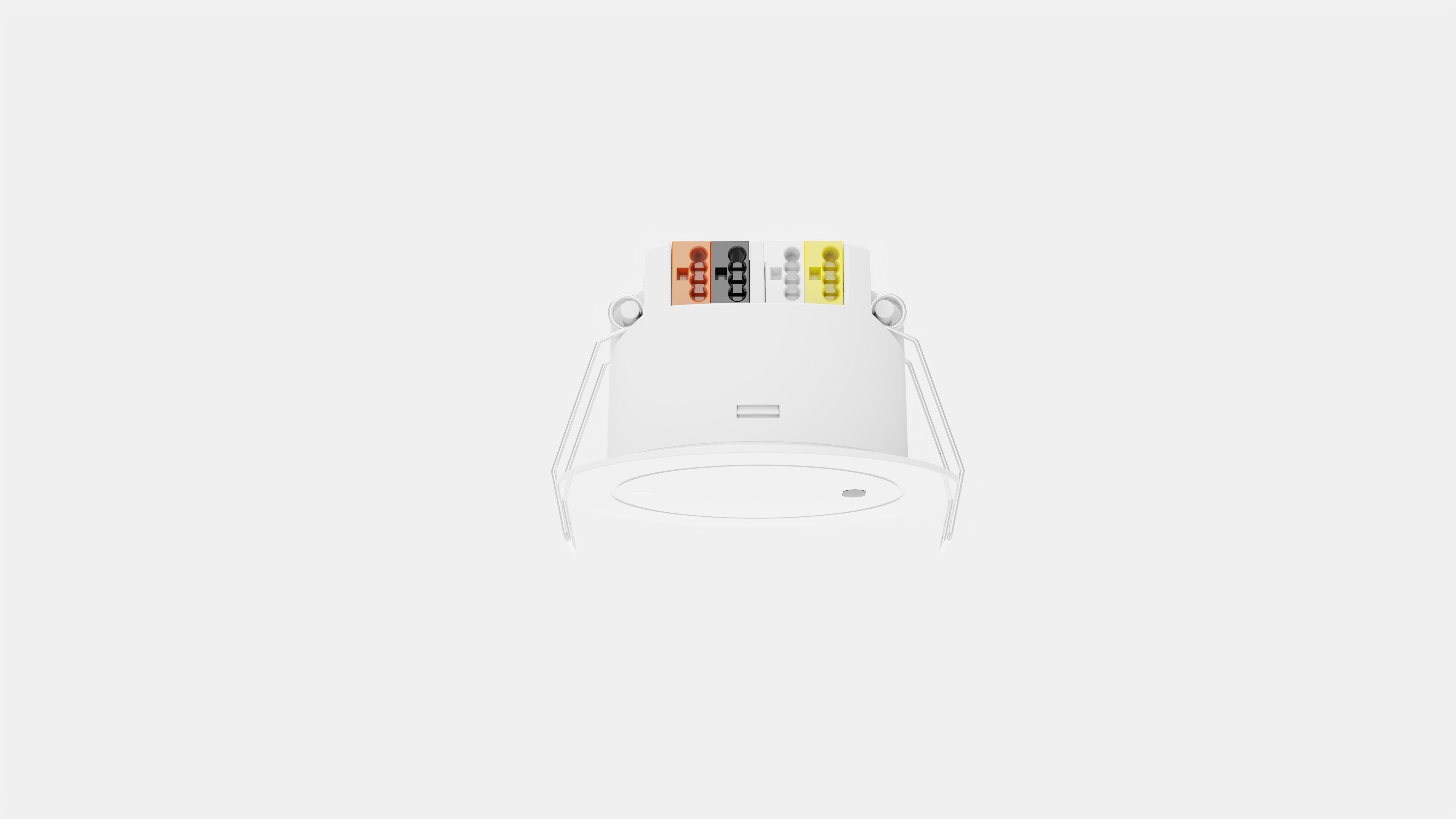

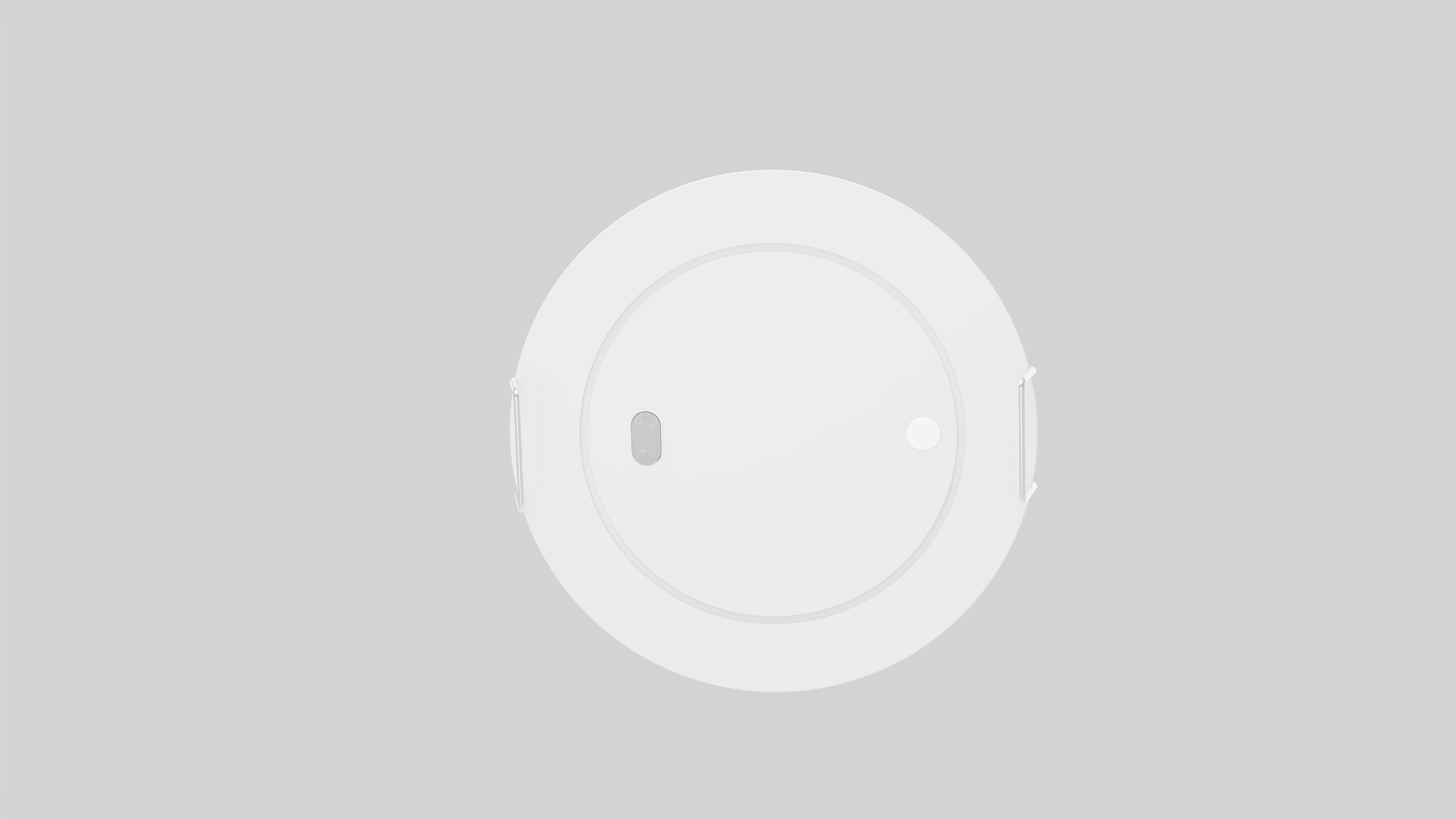

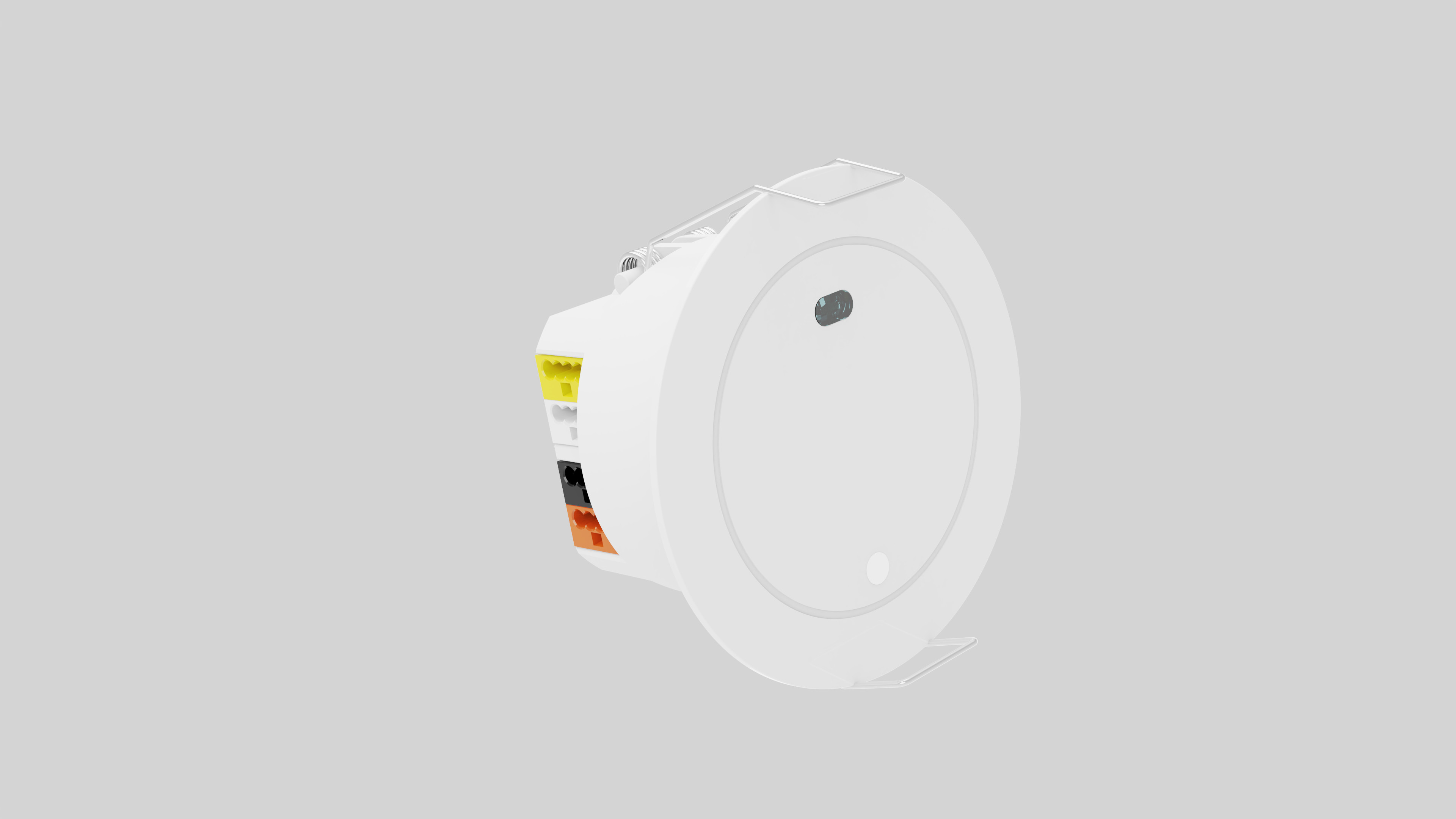

24G FMCW Mode KNX Occupancy Detector Dengan Konektor Bus KNX Terintegrasi

  • 24G FMCW Mode KNX Occupancy Detector With Integrated KNX Bus Connector
Tempat asal Shenzhen, Cina
Nama merek Merrytek
Sertifikasi CE
Nomor model
Kuantitas min Order 100 PCS
Harga negotiable
Kemasan rincian Kotak putih + tag kotak putih + Papan berdinding papan + Karton (K = A)
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 10.000 buah/bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan Kerja 12-30VDC Modus kerja Komunikasi Cerdas KNX
Ketinggian Pemasangan 2,5-4,0m SEUMUR HIDUP Garansi 5 tahun @ Ta 230V beban penuh
Daya kerja ≤1W Frekuensi Kerja 24 GHz ± 24,25 GHz
Jenis deteksi Deteksi napas, deteksi gerakan utama, deteksi gerakan kecil Pemasangan Pemasangan siram
Menyoroti

FMCW Mode KNX Detektor Penduduk

,

Detektor hunian konektor bus KNX terintegrasi

,

Detektor hunian KNX 24G
Tinggalkan pesan
Deskripsi Produk

24G mode FMCW detektor kepekatan KNX dengan konektor bus KNX terintegrasi



1. Parameter

Input Jangkauan tegangan catu daya bantu 12-30V DC
Tegangan Terminal KNX 21-30V DC
Listrik kerja suplai listrik bantu 12V: 55±3mA Max 24V: 30±3mA Max
Arus Terminal KNX 3±1mA
Kekuatan Kerja ≤ 1W @ 24V DC
Parameter sensor Frekuensi Kerja Band ISM 24GHz-24,25GHz
Kekuatan Transmisi 5mW maksimal
Daerah Deteksi ETS/pengaturan jarak jauh: 0,5-4m
Tunggu Waktu ETS/pengaturan jarak jauh: 3S-7200S Catatan: Untuk deteksi kehadiran yang lebih baik, waktu tunggu harus ditetapkan >30S

Jangkauan Deteksi

(100% area deteksi, jari-jari)

 Gerakan utama/kecil/kecil ((instalasi ketinggian 3m): 3,5±0,5m ((berdasarkan tes area terbuka 41m2 dan mungkin berubah karena ruang yang berbeda)
Kontrol jarak jauh Dukungan
Ketinggian Pemasangan 2-4m, nilai tipikal: 3m
3db sudut balok 100° (bidang XZ)
100° (bidang YZ)
Aplikasi envakuRonment Ukuran Lubang yang Dipasang Φ50-55mm
Suhu Kerja 0°C...+50°C
Suhu penyimpanan -40°C...80°C, Kelembaban: ≤85% (tidak kondensasi)
Standar Sertifikat Sertifikat FCC/RED
Persyaratan Lingkungan Sesuai dengan RoHS
Peringkat IP IP20
Jaminan 5 tahun ((hanya untuk masalah kualitas produk dalam aplikasi dalam ruangan)
“N/A” berarti tidak tersedia





2. Fungsi Produk



24G FMCW Mode KNX Occupancy Detector Dengan Konektor Bus KNX Terintegrasi 0









3Dimensi

24G FMCW Mode KNX Occupancy Detector Dengan Konektor Bus KNX Terintegrasi 1

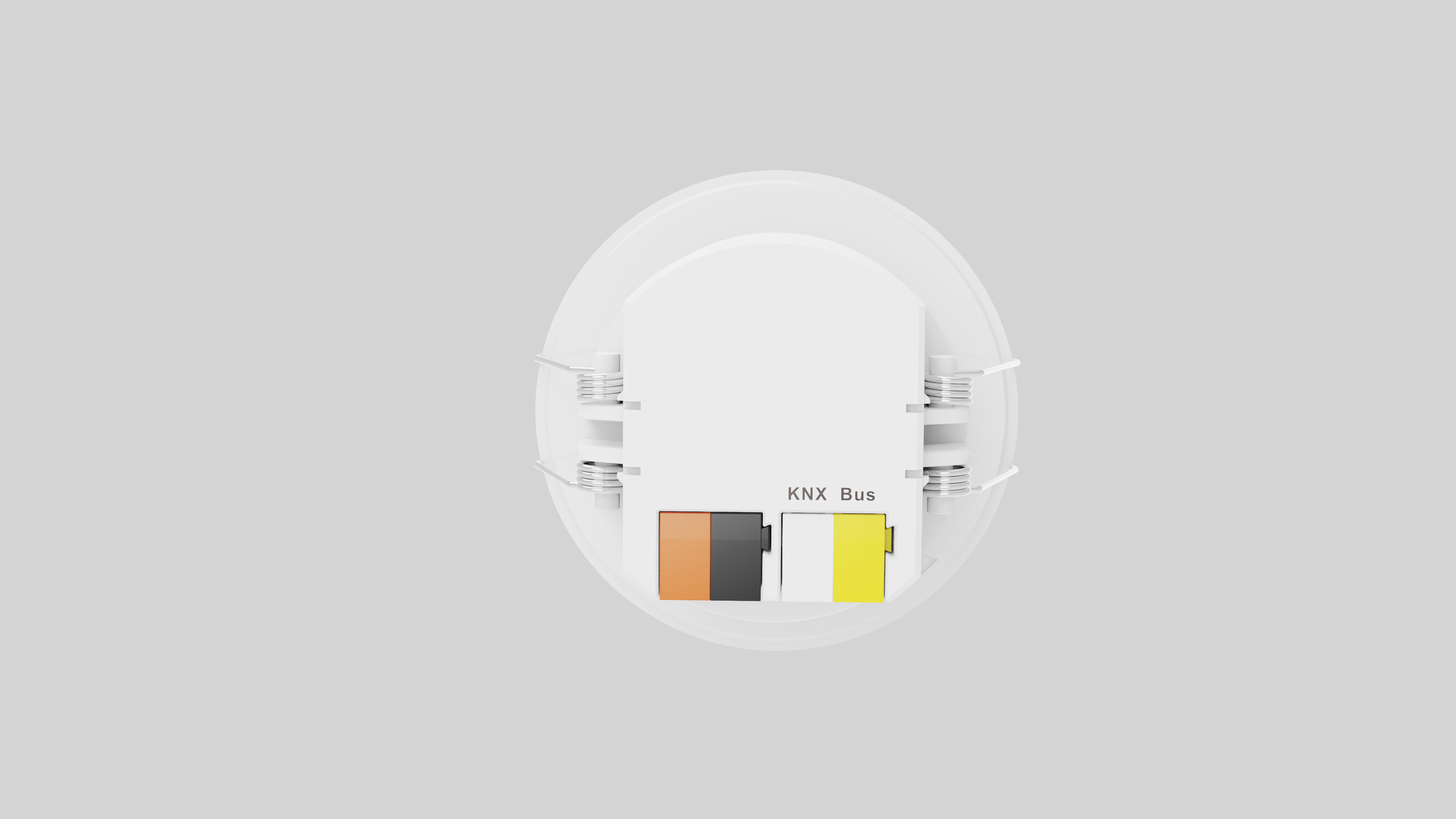

4. kabel

24G FMCW Mode KNX Occupancy Detector Dengan Konektor Bus KNX Terintegrasi 2



Saran tata letak kabel:

1. KNX bus kabel saran tangan ke ujung, bintang atau pohon kabel tidak dianjurkan untuk memastikan stabilitas transmisi sinyal.

2Kabel kabel bus KNX direkomendasikan KNX standar EIB kawat terlindung atau kabel jaringan Kategori 6, panjang kabel bus direkomendasikan tidak melebihi 400 meter,dan jumlah sensor yang terhubung ke bus dianjurkan tidak melebihi 12.

3Jumlah sensor yang terhubung ke bus harus sepenuhnya mempertimbangkan kapasitas beban saat ini dari catu daya:yaitu jumlah arus dari semua perangkat KNX (termasuk sensor) tidak lebih besar dari arus beban dari catu daya KNX.



5. Deteksi

24G FMCW Mode KNX Occupancy Detector Dengan Konektor Bus KNX Terintegrasi 3







6.Inisialisasi

Setelah mengarahkan alamat fisik dan mengatur parameter saluran, ikuti langkah-langkah ini:

(1) Sambungkan antarmuka Bus;

(2) Masukkan Bus dan tenaga bantu (catatan: pastikan produk memiliki catu daya bantu, jika tidak perangkat mungkin tidak berfungsi dengan baik);

(3) Tekan tombol pemrograman produk, lampu LED akan berubah menjadi merah;

(4) Gunakan antarmuka bus untuk men-download alamat fisik melalui perangkat lunak ETS. Lampu LED pemrograman dimatikan untuk menunjukkan bahwa unduhan alamat fisik telah selesai;

(5) Unduh aplikasi setelah mengatur parameter aplikasi yang diperlukan.

(6) Setelah mengunduh aplikasi, produk masuk ke initialization. selama initialization, fungsi deteksi dinonaktifkan. setelah 20S initialization selesai,dan produk bekerja normal;

Catatan: Silakan gunakan versi terbaru ETS 5 atau 5.7.2Tolong dapatkan file konfigurasi teknik ETS sensor ini dari staf penjualan kami.





7. Instruksi pemasangan

Instalasi pemasangan tertanam

  1. Trepanning lubang 50-55mm
  2. Aman kabel kawat ke terminal
  3. Tekan tombol program
  4. Masukkan klip pegas ke dalam lubang dan mengikatnya dengan baik
  5. Pastikan sensor dipasang dengan kuat

24G FMCW Mode KNX Occupancy Detector Dengan Konektor Bus KNX Terintegrasi 4





8. Pengaturan default pabrik

Daerah deteksi: 4m Waktu tunggu: 30S Indikator Cahaya: terbuka Sensitivitas: sensitivitas sedang



9Kontrol jarak jauh MH18

24G FMCW Mode KNX Occupancy Detector Dengan Konektor Bus KNX Terintegrasi 5



10Pemberitahuan permohonan

Sensor gerak gelombang mikro kami adalah produk elektromagnetik yang bertujuan untuk mendeteksi benda yang bergerak dan harus diikat dengan kuat.Bahan reflektif yang kuat seperti logam atau lapisan logam atau hewan peliharaan bergerak atau kipas yang bergerak memiliki kesempatan pemicu palsu, jadi kita perlu mempertimbangkan aspek di bawah ini selama instalasi

  • Karena tubuh manusia terdiri dari elektrolit dan dapat merefleksikan gelombang radar,sensor gerak gelombang mikro kami terutama menerapkan prinsip Doppler untuk mengukur gerakan manusia dan output terisi / tidak terisi status
  • Karena gelombang radar dapat menembus kaca tipis, kayu tipis, dan papan gipsus tipis tetapi tidak dapat menembus dinding beton atau logam untuk mendeteksi gerakan, Anda perlu memilih lokasi instalasi yang tepat,mengatur sensitivitas deteksi yang tepat, dan menahan waktu untuk memenuhi hasil indra ideal Anda
  • Karena sensor gerak microwave kami dalam mode kerja terus menerus, sensor kita daya arus harus menjamin setidaknya stabil 14mA
  • Karena sensor gerak microwave kami yang bertenaga bus KNX, Anda perlu menghubungkan jumlah sensor terbatas dalam loop ((kami sarankan tidak lebih dari 6 sensor dalam loop)
  • 5.5G router dan peralatan nirkabel bertenaga tinggi lainnya mungkin mengganggu sensor gerak microwave kami, jadi interval instalasi 2m antara sensor kami dan peralatan tersebut sangat dianjurkan,dan sensitivitas deteksi harus disesuaikan berdasarkan adegan konstruksi
  • Aliran udara outlet udara mungkin mengguncang sensor gerak microwave kami, jadi interval instalasi 2m antara sensor kami dan outlet udara atau bahan logam sangat dianjurkan,dan sensitivitas deteksi harus disesuaikan berdasarkan adegan konstruksi
  • Tidak akan ada bahan pemblokiran seperti lampu gantung atau pipa tepat di bawah sensor gerak microwave kami untuk memastikan pekerjaan yang teratur
  • Ketika menerapkan sensor gerak kami dalam loop, Anda dapat menerapkan satu sensor untuk mengontrol lebih banyak peralatan KNX atau lebih banyak sensor untuk mengontrol satu peralatan.fungsi panen siang tersedia untuk sensor kami
