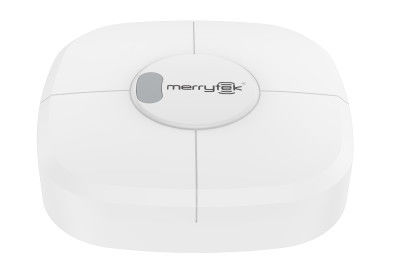

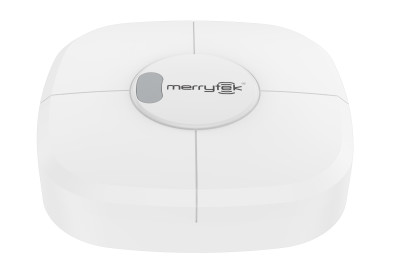

Detektor kehadiran gelombang mikro 24GHz FMCW dengan pemasangan permukaan dan garansi 5 tahun

  • 24GHz FMCW microwave presence detectors with surface mounting and 5 years warranty
Place of Origin China
Nama merek Merrytek
Sertifikasi CE
Model Number MSA065S 99
Minimum Order Quantity 100pcs
Harga Dapat dinegosiasikan
Packaging Details White box+ White box tags+ Clapboard+ Carton(K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10,000pcs per month

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Input Voltage 220-240Vac, 50/60Hz Working current 50mA mAX.
Power Consumption ≤1W Function reliable and accurate microwave presence detectors
Breath Detecting Area (radius) 3.5m±0.5m Mounting Height 2.5-4m
Installation Surface mounted IP rating IP20
Tinggalkan pesan
Deskripsi Produk

Detektor kehadiran gelombang mikro 24GHz FMCW dengan pemasangan permukaan dan garansi 5 tahun


1. Fitur
1) Eksklusif Merrytek Kehidupan Kehadiran Deteksi
2) Teknologi modulasi FMCW diterapkan untuk mendeteksi gerakan mikro yang disebabkan oleh pernapasan
3) Jerman RF teknologi yang diterapkan untuk jaminan 5 tahun
4) Tekan tombol ON/OFF atau kontrol dimming tersedia
5) Relay kapasitas beban maksimum: 800w beban resistif dan 400w beban induktif & LED
6) Parameter sensor diatur dengan saklar DIP atau remote

7) Masa garansi 5 tahun


2.Parameter

Input/Output Tegangan masukan 100-240V AC 50-60Hz
Tegangan nominal 220V AC
Arus kerja 50mA maksimal
Konsumsi ≤ 1W 230V DC
Max surge 1KV ((L/N,EN61000-4-5)
Sinyal output 1 saluran ON/OFF ((Max 800w beban resistif dan 400w beban induktif) + 1 saluran push kontrol
arus tegangan maksimum

16A Relay

30A ((tes dengan 50% Ipeak dan kedua 500us @ 230Vac dengan beban penuh dari boot dingin

60A ((tes dengan 50% Ipeak dan kedua 200us @ 230Vac dengan beban penuh dari boot dingin
Parameter sensor Frekuensi radar Band ISM 24GHz-24,25GHz
Kekuatan Transmisi 5mW maksimal
Daerah Deteksi Pengaturan jarak jauh/Dip: 0-4m
Tunggu Waktu Remote/Dip setting: 10s-30min Catatan: deteksi kehadiran hanya akan tersedia ketika waktu tunggu diatur >30s
Radius rentang deteksi QS1+100% gerakan besar/kecil/mikro ((instalasi ketinggian 3m): 3,5±0,5m ((berdasarkan tes area terbuka 41m2 dan mungkin berubah karena ruang yang berbeda)
Batas batas sensor cahaya siang 5-150lux/Disable
Sensitivitas Tinggi/Rata-rata/Rendah
Kontrol jarak jauh Tersedia
Ketinggian pemasangan 2.5-4.0m nilai khas:3m
Sudut sinar 3dB 100° ((XZ)
100° ((YZ)
Lingkungan aplikasi Pemasangan Pemasangan atap
Suhu kerja 0°C...+50°C
Suhu penyimpanan -40°C~+80°C
Jaminan 3 tahun ((tersedia karena masalah kualitas produk dalam aplikasi dalam ruangan)
Standar Sertifikat Sertifikat Sesuai dengan CE
Persyaratan Lingkungan Sesuai dengan RoHS
Peringkat IP IP20
“N/A” berarti tidak tersedia

3Dimensi



Detektor kehadiran gelombang mikro 24GHz FMCW dengan pemasangan permukaan dan garansi 5 tahun 0

                                        Detektor kehadiran gelombang mikro 24GHz FMCW dengan pemasangan permukaan dan garansi 5 tahun 1





4Diagram kabel

Detektor kehadiran gelombang mikro 24GHz FMCW dengan pemasangan permukaan dan garansi 5 tahun 2
5. Penemuan radiasi

Detektor kehadiran gelombang mikro 24GHz FMCW dengan pemasangan permukaan dan garansi 5 tahun 3








































6Sinyal deteksi.



Produk ini mendeteksi gerakan manusia, gerakan kecil, dan sinyal kehadiran, dan menyadari deteksi manusia-ada/tidak manusia dalam keadaan tidak tidur.sinyal bergerak dan kehadiran kecil:

AkuMajor Gerakan: mendeteksi pergerakan manusia yang signifikan (berjalan) di area deteksi.

AkuKecilGerakan: mendeteksi gerakan manusia yang ringan di area deteksi, seperti bersandar ke depan, bersandar ke depan dan ke belakang, mengayunkan anggota tubuh, menggelengkan kepala, mengetik, bermain dengan ponsel, dan sebagainya.

AkuMikro Gerakan:mendeteksi perilaku ekspansi perut dan dada manusia yang disebabkan oleh pernapasan tetapi tidak mendeteksi sinyal bergerak atau sinyal bergerak kecil.

Detektor kehadiran gelombang mikro 24GHz FMCW dengan pemasangan permukaan dan garansi 5 tahun 4



7. DIP SETTING

Daerah Deteksi

  1 2 3
Ⅰ Dihidupkan Dihidupkan Dihidupkan 4m
Ⅱ - Dihidupkan 3.5m
Ⅲ Dihidupkan - - 3m
Ⅳ - - 2.5m
V Dihidupkan Dihidupkan - 2m
VI - Dihidupkan 1.5m
VII Dihidupkan - Dihidupkan 1m
VIII - - 0.5m

Tunggu Waktu

  4 5 6 7
Ⅰ Dihidupkan Dihidupkan Dihidupkan Dihidupkan 10S
Ⅱ Dihidupkan - Dihidupkan Dihidupkan 30S
Ⅲ Dihidupkan Dihidupkan - Dihidupkan 1 menit
Ⅳ Dihidupkan Dihidupkan Dihidupkan - 3 menit
Ⅴ Dihidupkan Dihidupkan - - 5 menit
Ⅵ - - Dihidupkan Dihidupkan 10 menit.
Ⅶ - - - - 30 menit



Sensor sinar siang

8 9
Dihidupkan Dihidupkan 5Lux
- Dihidupkan 50Lux
Dihidupkan - 150Lux
- - Menonaktifkan





8. remote manual MH18

Detektor kehadiran gelombang mikro 24GHz FMCW dengan pemasangan permukaan dan garansi 5 tahun 5
