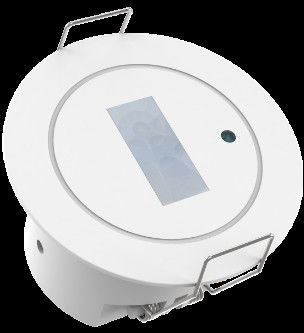

RS-485 protokol permukaan dipasang detektor kehadiran PIR dengan ketinggian pemasangan 4m

  • RS-485 protocol surface mounted PIR presence detector with 4m mounting height
Tempat asal Cina
Nama merek Merrytek
Sertifikasi CE
Nomor model MSA238D IR 485
Kuantitas min Order 100 PCS
Harga Dapat dinegosiasikan
Kemasan rincian Kotak putih + tag kotak putih + Papan berdinding papan + Karton (K = A)
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 10,000pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan Masuk 12-24VDC Arus kerja 20mA max.
Konsumsi Daya ≤0,5w Fungsi RS485
Tersedia Deteksi gerak pir, sensor siang hari Ketinggian Pemasangan 2.5-4m
Pemasangan Pemasangan flush ukuran potong Φ45mm
Tinggalkan pesan
Deskripsi Produk

Detektor kehadiran PIR permukaan protokol RS-485 dengan ketinggian pemasangan 4m


1. Fitur
1) Deteksi gerak PIR
2) Penampilan indah dengan lensa Fresnel persegi panjang datar
3) Output protokol RS-485 yang akurat
4) Deteksi sensor cahaya siang tersedia
5) Daerah deteksi, waktu tunggu, dan ambang cahaya siang hari, dll dapat diatur dengan remote
6) Jangkauan deteksi maksimum: diameter 0-4m dari sisi panjang deteksi, diameter 0-1m dari sisi pendek deteksi
7) Koridor dan Toilet deteksi gerakan sangat dianjurkan
8) Pemasangan flush dan permukaan yang tersedia
9) Ukuran mini kompak untuk pemasangan langit-langit yang sempurna



2.Parameter

Input/Output Tegangan masukan 12-24V DC
Tegangan nominal 12/24V DC
Arus kerja 20mA maksimal
Konsumsi daya ≤0,5W @12/24V DC
Sinyal output RS485
Parameter sensor Fungsi Deteksi gerak PIR, sensor cahaya siang
Daerah Deteksi Protokol RS485/pengaturan jarak jauh: 100%/75%/50%/25%
Tunggu Waktu Protokol RS485/pengaturan jarak jauh:10S/30S/1min/5min/10min/20min/30min
Jangkauan laporan Sensor Sinar Hari 0-1200lux
Jangkauan deteksi radius ((berdasarkan sensitivitas 100%) Tangential bergerak berdasarkan instalasi tinggi 3m: 4-5m @ 25°C ((radial bergerak deteksi rentang akan dipersingkat)
Kontrol jarak jauh Tersedia
Ketinggian pemasangan 2.5-4m nilai khas: 3m
Aplikasi envakuRonment Lubang bor Φ45mm
Suhu kerja -25°C...+50°C ((Rentang deteksi mungkin berbeda berdasarkan suhu yang berbeda)
Suhu penyimpanan -40°C~+80°C
Jaminan 3 tahun ((tersedia karena masalah kualitas produk dalam aplikasi dalam ruangan)
Standar Sertifikat Sertifikat Sesuai dengan CE
Persyaratan Lingkungan Sesuai dengan RoHS
Peringkat IP IP20
“N/A” berarti tidak tersedia

3Dimensi

RS-485 protokol permukaan dipasang detektor kehadiran PIR dengan ketinggian pemasangan 4m 0

RS-485 protokol permukaan dipasang detektor kehadiran PIR dengan ketinggian pemasangan 4m 1



4Diagram kabel

RS-485 protokol permukaan dipasang detektor kehadiran PIR dengan ketinggian pemasangan 4m 2

Saran tata letak kabel:

1. Hand-in-hand kabel sangat dianjurkan, namun bintang-topologi atau pohon-topologi sangat ditolak

2. RS-485 layout panjang kawat tidak lebih dari 300m dan 12 sensor adalah jumlah maksimum layout dalam satu sirkuit

3Sebuah kawat perisai 4-pin atau kelas 6 kabel jaringan sangat dianjurkan untuk tata letak

4. sensor kami tidak memiliki resistensi terminal. jika ada masalah impedansi yang cocok di bus RS-485, kami merekomendasikan menghubungkan 2 potongan 120Ω resistensi di terminal


5. Deteksi radiasi

RS-485 protokol permukaan dipasang detektor kehadiran PIR dengan ketinggian pemasangan 4m 3





6Sinyal deteksi.



Produk ini mendeteksi sinyal bergerak manusia, dan di bawah ini adalah deskripsi sinyal bergerak:

Sinyal bergerak:mendeteksi pergerakan (berjalan) manusia yang signifikan di area deteksi.



7Kontrol jarak jauh MH18

RS-485 protokol permukaan dipasang detektor kehadiran PIR dengan ketinggian pemasangan 4m 4




Untuk informasi lebih lanjut, silakan hubungi perwakilan penjualan kami untuk rincian lebih lanjut.
