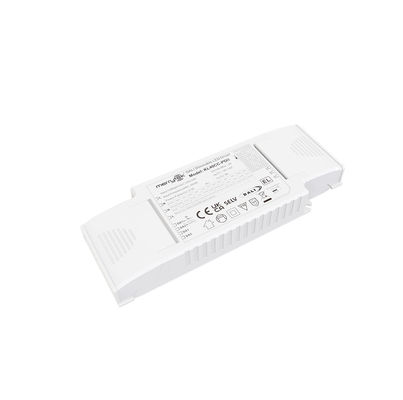

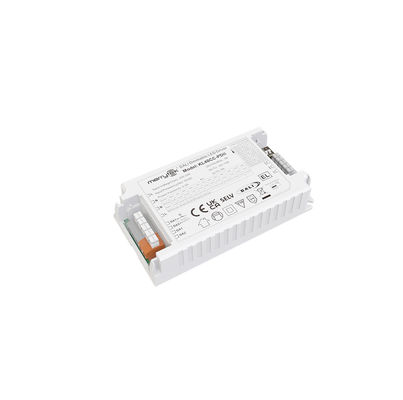

40W DALI2 DT8 dimmable LED driver constnat arus 500mA sampai 1050mA sementara DIP switch

  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
  • 40W DALI2 DT8 dimmable LED driver constnat current 500mA to 1050mA while DIP switches
Tempat asal Shenzhen, Cina
Nama merek Merrytek
Sertifikasi CE
Nomor model KL40CC-PDII
Kuantitas min Order 100 PCS
Harga Dapat dinegosiasikan
Kemasan rincian kotak putih+ Petunjuk Karton Luar Papan Berdinding Papan （K=A）
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 20.000 pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan operasi 220-240Vac 50Hz /60Hz Faktor daya ≥0,95 @230VAC （Beban penuh）
Kekuatan Standby ≤0,5W（@230Vac） Efisiensi 86%Max. 86% Maks. @230VAC （Full load） @230VAC （Beban penuh）
Modus operasi DALI DT8, Operasi Darurat DT19 Dimensi pemasangan 180*67*24mm
Bahan Perumahan Plastik Waktu hidup 50000 jam @Ta muatan penuh
Tinggalkan pesan
Deskripsi Produk

40W DALI2 DT8 dimmable LED driver constnat arus 500mA sampai 1050mA sementara DIP switch





[Fitur produk]

  • Bebas berkedip untuk seluruh kisaran redup
  • Kekuatan standby di bawah 0,5W
  • Dimming utama dengan tombol tekan
  • Antarmuka DALI terintegrasi DT8
  • Operasi darurat DC DT19
  • Perlindungan: sirkuit pendek / suhu tinggi / tegangan tinggi
  • Mengurangi arus untuk suhu lingkungan yang tinggi
  • Tekan dim dengan fungsi memori
  • Jaminan 5 tahun



  • Parameter
Input Tegangan Operasi 198-264VAC 50Hz /60Hz
Tegangan Masuk Nominal 220-240VAC 50Hz /60Hz
Jangkauan tegangan input DC 200-240VDC
Input Current 0.21A Max.
Input Inrush Current (Arus Masuk) < 15A (separuh lebar pulsa arus 100US) @230VAC
Faktor Daya ≥ 0,95 @230VAC (Pengisian penuh)
Total distorsi harmonik Tipikal: 13% (@230Vac, 100% beban)
Kekuatan Standby ≤ 0,5W ((@230Vac)
Efisiensi 86%Max. @230VAC (Total beban)
Metode Pengkabelan Push terminal, garis silang kawat: 0,75- 1,5 mm2
Jumlah Loop-in&Loop-out 22PCS ((@230Vac)

Pemutus sirkuit otomatis

(Hitung arus di kawat)

 jenis B10 B13 B16 B20 B25 /
Nomor 20 25 30 45 50 /
jenis C10 C13 C16 C20 C25 C32
Nomor 35 48 55 70 90 110
Output Modus operasi Arus konstan
Jenis beban LED
Persyaratan Ripple (Flicker atau tidak berkedip) Nilai berkedip: kurang dari 2% untuk seluruh kisaran redup
Waktu memulai < 0,7s (@ 230Vac) < 0,5 s (@ DC Input)
Tegangan keluaran tanpa beban 68VDC maksimal.
Kisaran tegangan output beban 12-50VDC
Kekuatan output beban penuh 40W Max.
Listrik output beban 500~1050mA: Untuk rincian
Output Konstan arus / tegangan Keakuratan Keakuratan arus konstan ± 5%
Metode kabel Push terminal, garis silang kawat: 0,75- 1,5 mm2
Metode Kontrol Dimming PUSH utama Dimming PUSH utama (Max.. lead length: 20 M)
1-10V Dimming Tidak ada
Jangkauan Dimming Dimming PUSH & DALI utama: 0%-100%
Potensiometer Tidak ada
DALI Dimming DALI dimming (Max.. lead length: 300 M)
PengecualianProtasiRperlengkapan Output atas suhu
perlindungan		 Ya, tanpa fungsi pemulihan diri (bisa ditanyakan)
Perlindungan sirkuit pendek output Ya, tanpa fungsi pemulihan diri (bisa ditanyakan)

Mengoperasikan

Lingkungan

 Suhu operasi/kelembaban -25°C~50°C Kelembaban:85% (Tidak kondensasi)
Suhu penyimpanan/kelembaban -40°C~80°C, Kelembaban: 10%~95%
Max. case temp ((Tc) 85°C

Keamanan

& EMC

 Standar EMC EN55015 EN61547 EN61000-3-2
Standar protokol DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
Standar keselamatan EN61347-1 EN61347-2-13
Sertifikasi CE
Tahan tegangan 3750Vac, 5mA, 60s (Input L N - Output SEC )
lainnya Tingkat perlindungan IP20
Jenis perlindungan Kelas II
Instalasi bawaan 120*64.8*24mm
Instalasi independen 179.6*66.9*24mm
Fungsi memori blackout Ya, memori pemadaman PUSH
PUSH dimming sinkronisasi 15 unit maksimal.
Persyaratan kemasan Kotak putih + Instruksi Klipboard Kotak luar ((K=A)
Berat badan 150 g
Kehidupan 5 tahun @Ta penuh beban
Catatan: Semua parameter diuji pada tegangan input 230VAC dan lingkungan 25 °C kecuali ditentukan lain.
  • Dimensi (Unit: mm)

40W DALI2 DT8 dimmable LED driver constnat arus 500mA sampai 1050mA sementara DIP switch 040W DALI2 DT8 dimmable LED driver constnat arus 500mA sampai 1050mA sementara DIP switch 1





  • Diagram kabel

 40W DALI2 DT8 dimmable LED driver constnat arus 500mA sampai 1050mA sementara DIP switch 240W DALI2 DT8 dimmable LED driver constnat arus 500mA sampai 1050mA sementara DIP switch 3



Gambar ADALIRendahMing                                                                                     Angka.BTekan DimMing



  • Pengurangan

40W DALI2 DT8 dimmable LED driver constnat arus 500mA sampai 1050mA sementara DIP switch 4



  • Kurva dan rentang redup

 40W DALI2 DT8 dimmable LED driver constnat arus 500mA sampai 1050mA sementara DIP switch 540W DALI2 DT8 dimmable LED driver constnat arus 500mA sampai 1050mA sementara DIP switch 6



  • Pengaturan gir saat ini:
Arus (mA) DIP Pomax ((W) Uout ((V)
1 2 3 4
500 - - - - 25.0 12 50
550 Dihidupkan - - - 27.5 12 50
600 - Dihidupkan - - 30.0 12 50
650 Dihidupkan Dihidupkan - - 32.5 12 50
700 - - Dihidupkan - 35.0 12 50
750 Dihidupkan - Dihidupkan - 37.5 12 50
800 - Dihidupkan Dihidupkan - 40.0 12 50
850 - Dihidupkan Dihidupkan - 40.0 12 47
900 - - Dihidupkan Dihidupkan 39.6 12 44
950 Dihidupkan - Dihidupkan Dihidupkan 39.9 12 42
1000 - Dihidupkan Dihidupkan Dihidupkan 40.0 12 40
1050 Dihidupkan Dihidupkan Dihidupkan Dihidupkan 39.9 12 38
  • ON/OFF & Deskripsi Operasi Dimming

A. Tekan tombol PUSH (waktu penekan singkat 0.1S-1S), driver LED akan menyala atau mati.

B. Dimming: Tekan dan tahan tombol PUSH (1S-8S), driver LED dapat mencapai dimming, brightening, atau dimming, kisaran dimming adalah 2-100%.

C. Memori: PUSH dimming memiliki dimming memory function.

D. Sinkronisasi dimming: Daya yang terhubung ke switch PUSH yang sama dapat disinkronkan dengan menekan dan menahan switch PUSH selama lebih dari 15 detik

E. DALI dimming mode: Hubungkan catu daya ke sistem DALI, dan dapat dimmed oleh host DALI.



  • APengertians

1) Pengemudi harus dihubungkan ke perlengkapan sebelum menyalakan daya masukan, jika tidak, perlengkapan dapat rusak.
