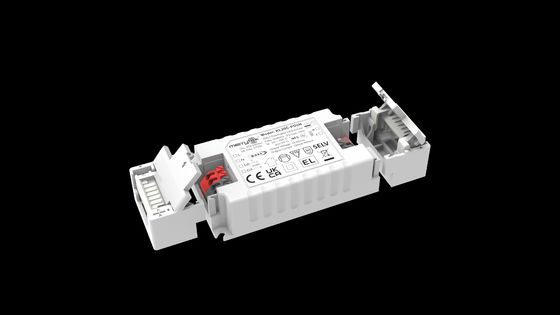

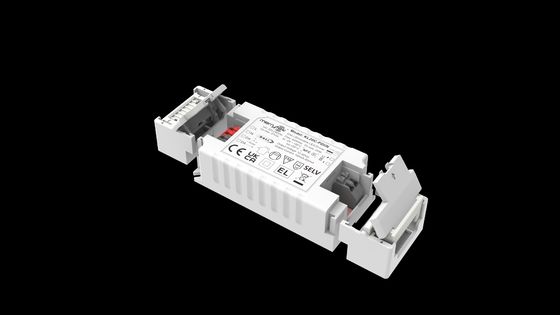

Driver LED arus konstan 20W DALI2 DT6 500mA yang dapat diprogram NFC dengan masa garansi 5 tahun

  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
Tempat asal Shenzhen, Cina
Nama merek Merrytek
Sertifikasi CE
Nomor model KL20C-PDIIN
Kuantitas min Order 100 PCS
Harga Dapat dinegosiasikan
Kemasan rincian kotak putih+ Petunjuk Karton Luar Papan Berdinding Papan （K=A）
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 20.000 pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan operasi 220-240Vac 50Hz /60Hz Faktor daya ≥0.93 @230vac （beban penuh）
Kekuatan Standby ≤0,5W（@230Vac） Efisiensi 86%Max. 86% Maks. @230VAC （Full load） @230VAC （Beban penuh）
Modus operasi Dali2 Peredupan & Dorong Peredupan Dimensi pemasangan 116*40.5*22mm
Jaminan 5 tahun Daya keluar konstan 100-550mA
Menyoroti

500mA driver LED arus konstan

,

Penggerak LED Arus Konstan 20W

,

Penggerak LED Arus Konstan yang Dapat Diprogram NFC
Tinggalkan pesan
Deskripsi Produk

Driver LED arus konstan 20W DALI2 DT6 500ma yang dapat diprogram NFC dengan masa garansi 5 tahun





     [Fitur Produk]

  • Bebas kedip untuk seluruh rentang peredupan
  • Daya siaga di bawah 0,5W
  • Peredupan primer dengan tombol tekan
  • Teknologi NFC untuk pemrograman nirkabel
  • Antarmuka DALI DT6 bawaan
  • Pengoperasian darurat DC yang disuplai secara terpusat DT19
  • Kompensasi CLO
  • Perlindungan: korsleting / suhu berlebih / tegangan berlebih
  • Penurunan arus untuk suhu sekitar yang tinggi
  • Peredupan tekan dengan fungsi memori
  • Garansi 5 tahun

[Parameter]

  Seri Mikro KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Masukan Tegangan Operasi 198-264Vac 50Hz/60Hz
Tegangan Masukan Terukur 220-240Vac 50Hz/60Hz
Rentang Tegangan Masukan DC 200-240Vdc
Arus Masukan 0.06A Maks. 0.11A Maks. 0.19A Maks.
Arus Lonjakan Masukan <15A (Lebar pulsa setengah arus 100μs) @230Vac
Faktor daya(@230V100% beban) ≥ 0.9C ≥ 0.93 ≥ 0.95
Distorsi harmonik total Khas:15% (@230Vac, beban 100%)
Daya siaga ≤0.5W (@230Vac saat PUSH atau DALI mati)
Efisiensi(@230Vac,beban 100%) 81% 86% 87%
Metode Pengkabelan 0.75mm2 0.75-1.5mm2

Pemutus sirkuit otomatis



 KL10C-PDiiN (Hitung arus di dalam kabel)
tipe B10 B13 B16 B20 B25 /
Jumlah 40 50 65 85 100 /
tipe C10 C13 C16 C20 C25 C32
Jumlah 70 90 110 140 170 220
KL20C-PDiiN (Hitung arus di dalam kabel)
tipe B10 B13 B16 B20 B25 /
Jumlah 25 35 45 55 65 /
tipe C10 C13 C16 C20 C25 C32
Jumlah 60 70 80 110 130 160
KL35C-PDiiN (Hitung arus di dalam kabel)
tipe B10 B13 B16 B20 B25 /
Jumlah 25 30 40 50 60 /
tipe C10 C13 C16 C20 C25 C32
Jumlah 40 55 60 80 105 130
Keluaran Mode operasi Arus Konstan
Jenis beban LED
Persyaratan riak (Berkedip atau Bebas Berkedip) Nilai kedip: kurang dari 5% untuk seluruh rentang peredupan
Waktu mulai <1s (@230Vac)
Tegangan keluaran tanpa beban 50V DC Maks. 55V DC Maks. 55V DC Maks.
Rentang tegangan keluaran beban 3-40V DC 12-40V DC 12-40V DC
Daya keluaran beban penuh 10W 20W 35W
Arus keluaran beban 150-350mA 100-550mA 500-1050mA
Presisi arus/tegangan konstan Presisi Arus Konstan ±5%
Metode pengkabelan 0.5mm2 Terminal tekan, penampang kabel: 0.75-1.5mm2
Metode Kontrol Peredupan PUSH Primer Peredupan PUSH primer (Panjang kabel maks.:20M)
Rentang Peredupan Peredupan PUSH & DALI primer: 0%-100%
Peredupan DALI Peredupan DALI (Panjang kabel maks.:300M)
Pengecualian Perlindungan Persyaratan Suhu berlebih keluaran
perlindungan		 Ya, tanpa fungsi pemulihan sendiri (Dapat ditanyakan)
Perlindungan korsleting keluaran Ya, tanpa fungsi pemulihan sendiri (Dapat ditanyakan)

Pengoperasian

Lingkungan

 Suhu/kelembaban pengoperasian -25℃~50℃ Kelembaban:85% (Non-kondensasi)
Suhu/kelembaban penyimpanan -40℃~80℃, Kelembaban:10%–95%
Suhu casing maks. (Tc) 85℃

Keamanan

& EMC

 Standar EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Standar protokol DALI IEC62386-102, IEC62386-207 DT6 251 252 253
Standar keselamatan EN61347-1 EN61347-2-13
Sertifikasi CE
Tegangan tahan 3750Vac, 5mA, 60s (Masukan “L N”- Keluaran “SEC”)
Lainnya Tingkat perlindungan IP20
Jenis perlindungan Kelas II
Jenis instalasi Instalasi independen & instalasi bawaan
Dengan crimping / 116*40.5*22mm 136*42.5*24mm
Tanpa crimping 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
Fungsi memori pemadaman Ya, memori pemadaman PUSH
Sinkronisasi peredupan PUSH Maks. 15 unit
Persyaratan pengemasan Tas PE+Instruksi+papan klakson+karton luar(K=A)
Berat (Dengan crimping) / 86.9±5g 115.1±5g
Berat (Tanpa crimping) 54±5g 100.5±5g 132.7±5g
Masa pakai 5 tahun @Ta beban penuh
Catatan: Semua parameter diuji pada tegangan masukan 230VAC dan lingkungan 25 °C kecuali ditentukan.

[Dimensi]



                          Driver LED arus konstan 20W DALI2 DT6 500mA yang dapat diprogram NFC dengan masa garansi 5 tahun 0

[Diagram Pengkabelan]



 Driver LED arus konstan 20W DALI2 DT6 500mA yang dapat diprogram NFC dengan masa garansi 5 tahun 1Driver LED arus konstan 20W DALI2 DT6 500mA yang dapat diprogram NFC dengan masa garansi 5 tahun 2



                            Gambar A DALI Peredupan                                                                    GambarB Peredup Tekanan



[Kurva Penurunan & Peredupan]

Driver LED arus konstan 20W DALI2 DT6 500mA yang dapat diprogram NFC dengan masa garansi 5 tahun 3Driver LED arus konstan 20W DALI2 DT6 500mA yang dapat diprogram NFC dengan masa garansi 5 tahun 4



[Tegangan yang Sesuai dengan Arus]

KL20C-PDiiN
Arus(mA) Pomax(W) Uout(V)
100 4.0 12~ 40
150 6.0 12~ 40
200 8.0 12~ 40
250 10.0 12~ 40
300 12.0 12~ 40
350 14.0 12~ 40
400 16.0 12~ 40
450 18.0 12~ 40
500 20.0 12~ 40
550 19.8 12~ 36



Kumpulan data arus tipikal adalah untuk referensi saat memilih model perlengkapan LED. Lebih banyak tingkat arus dapat diatur oleh NFC menggunakan aplikasi seluler yang dapat disesuaikan dalam langkah 1mA.

Driver LED arus konstan 20W DALI2 DT6 500mA yang dapat diprogram NFC dengan masa garansi 5 tahun 5

Pindai kode untuk mengunduh Merrytek NFC



[ON/OFF & Deskripsi Pengoperasian Peredupan]

A. Tekan sebentar sakelar PUSH (waktu tekan singkat 0,1s-1s), driver LED akan menyala atau mati.

B. Peredupan: Tekan dan tahan sakelar PUSH (1s-8s). Driver LED dapat mencapai peredupan, pencerahan, atau keduanya, dengan rentang peredupan 1-100%.

C. Memori: Peredupan PUSH memiliki fungsi memori peredupan.

D. Sinkronisasi peredupan: Daya yang terhubung ke sakelar PUSH yang sama dapat disinkronkan dengan menekan dan menahan sakelar PUSH selama lebih dari 15 detik

E. Mode peredupan DALI: Hubungkan catu daya ke sistem DALI, dan itu dapat diredupkan oleh host DALI. Rentang peredupan adalah 0-100%.



[ Hal-hal yang Perlu Perhatian]

1) Driver LED harus dihubungkan ke beban sebelum menyalakan daya masukan; jika tidak, driver LED dapat rusak.

2) Setelah masukan driver LED dimatikan, akan ada tegangan sisa pada keluaran, yang dapat dipertahankan selama sekitar 3 menit.

3) Sebelum mengatur parameter melalui NFC, harap pastikan driver dimatikan.
