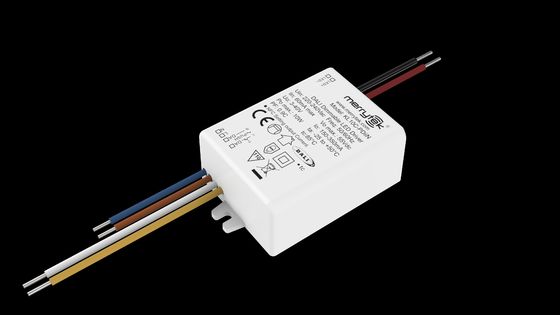

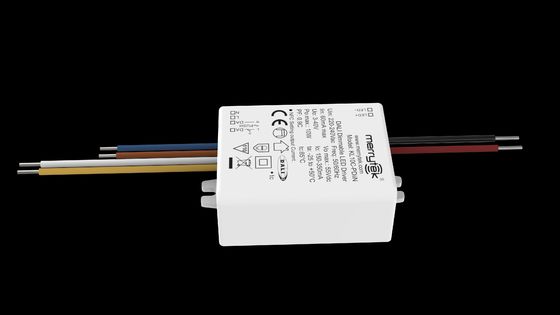

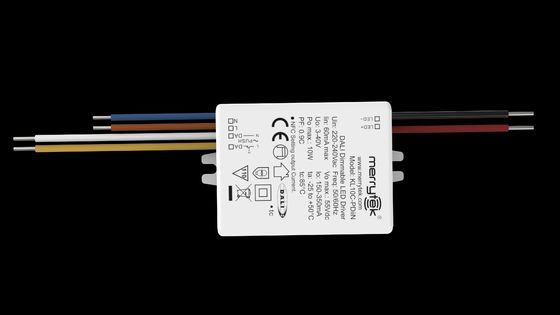

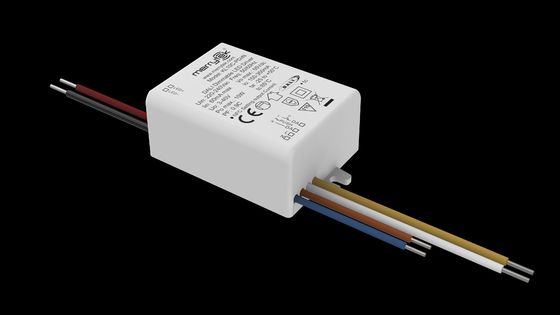

10W DALI2 DT6 150-350mA driver dimmable untuk lampu led dengan pemrograman NFC

  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
  • 10W DALI2 DT6 150-350mA dimmable drivers for led lights with NFC programming
Place of Origin Shenzhen, China
Nama merek Merrytek
Sertifikasi CE
Model Number KL10C-PDiiN
Minimum Order Quantity 100pcs
Harga Dapat dinegosiasikan
Packaging Details white box+ Instructions Clapboard Outer Carton（K=A）
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 4-5 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 20,000pcs per month

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Operating Voltage 220-240VAC 50Hz /60Hz Power Factor ≥0.9C @230VAC （Full load）
Stand-by Power ≤0.5W（@230Vac） Efficiency 81%Max. @230VAC （Full load）
Operating mode DALI2 dimming & PUSH dimming Installation dimension 64.5*40*23mmmm
Warranty 5 years Output constant current 150-350mA
Tinggalkan pesan
Deskripsi Produk

10W DALI2 DT6 150-350mA driver dimmable untuk lampu led dengan pemrograman NFC





[Fitur produk]

  • Bebas berkedip untuk seluruh kisaran redup
  • Kekuatan standby di bawah 0,5W
  • Dimming utama dengan tombol tekan
  • Teknologi NFC untuk pemrograman nirkabel
  • Antarmuka DALI terintegrasi DT6
  • Operasi darurat DC DT19
  • Kompensasi CLO
  • Perlindungan: sirkuit pendek / suhu tinggi / tegangan tinggi
  • Mengurangi arus untuk suhu lingkungan yang tinggi
  • Tekan dim dengan fungsi memori
  • Jaminan 5 tahun

[Parameter]

  Seri mikro KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Input Tegangan Operasi 198-264Vac 50Hz/60Hz
Tegangan Masuk Nominal 220-240Vac 50Hz/60Hz
Jangkauan tegangan input DC 200-240Vdc
Input Current 0.06A Max. 0.11A Max. 0.19A Max.
Input Inrush Current (Arus Masuk) < 15A (Lamparan pulsa setengah arus100μs) @230Vac
Faktor daya ((@230V100% beban) ≥ 0,9C ≥ 0.93 ≥ 0.95
Total distorsi harmonik Tipikal:15% (@230Vac, 100% beban)
Daya standby ≤0,5W (@230Vac ketika PUSH atau DALI dimatikan)
Efisiensi ((@230Vac, 100% beban) 81% 86% 87%
Metode Pengkabelan 0.75mm2 0.75-1.5mm2

Pemutus sirkuit otomatis



 KL10C-PDiiN (Hitung arus dalam kawat)
jenis B10 B13 B16 B20 B25 /
Nomor 40 50 65 85 100 /
jenis C10 C13 C16 C20 C25 C32
Nomor 70 90 110 140 170 220
KL20C-PDiiN (Hitung arus dalam kawat)
jenis B10 B13 B16 B20 B25 /
Nomor 25 35 45 55 65 /
jenis C10 C13 C16 C20 C25 C32
Nomor 60 70 80 110 130 160
KL35C-PDiiN (Hitung arus dalam kawat)
jenis B10 B13 B16 B20 B25 /
Nomor 25 30 40 50 60 /
jenis C10 C13 C16 C20 C25 C32
Nomor 40 55 60 80 105 130
Output Modus operasi Arus konstan
Jenis beban LED
Persyaratan Ripple (Flicker atau Flicker-Free) Nilai berkedip: kurang dari 5% untuk seluruh kisaran redup
Waktu memulai <1s (@230Vac)
Tegangan keluaran tanpa beban 50V DC Max. 55V DC Max. 55V DC Max.
Kisaran tegangan output beban 3-40V DC 12-40V DC 12-40V DC
Kekuatan output beban penuh 10W 20W 35W
Listrik output beban 150-350mA 100-550mA 500-1050mA
Konstan arus / tegangan Keakuratan Keakuratan arus konstan ± 5%
Metode kabel 0.5mm2 Push terminal, garis silang kawat: 0.75-1.5mm2
Metode Kontrol Dimming PUSH utama Dimming PUSH utama (Max.lead length:20M)
Jangkauan Dimming Dimming PUSH & DALI utama: 0%-100%
DALI Dimming DALI dimming (Max.lead length:300M)
PengecualianProtasiRperlengkapan Output atas suhu
perlindungan		 Ya, tanpa fungsi pemulihan diri (bisa ditanyakan)
Perlindungan sirkuit pendek output Ya, tanpa fungsi pemulihan diri (bisa ditanyakan)

Mengoperasikan

Lingkungan

 Suhu operasi/kelembaban -25°C~50°C Kelembaban:85% (Tidak kondensasi)
Suhu penyimpanan/kelembaban -40°C~80°C, Kelembaban: 10%~95%
Max. suhu kasus (Tc) 85°C

Keamanan

& EMC

 Standar EMC EN55015 EN61547 EN61000-3-2
Standar protokol DALI IEC 62386-102, IEC 62386-207 DT6 251 252 253
Standar keselamatan EN61347-1 EN61347-2-13
Sertifikasi CE
Tahan tegangan 3750Vac, 5mA, 60s (Input L N - Output SEC )
lainnya Tingkat perlindungan IP20
Jenis perlindungan Kelas II
Jenis Instalasi Instalasi independen & instalasi terintegrasi
Dengan crimping / 116*40.5*22mm 136*42.5*24mm
Tanpa crimping 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
Fungsi memori blackout Ya, memori pemadaman PUSH
PUSH dimming sinkronisasi 15 unit maksimal.
Persyaratan kemasan Kantong PE+Pengaturan+Papor+Karton luar(K=A)
Berat (dengan crimping) / 86.9±5g 115.1±5g
Berat (tanpa crimping) 54±5g 100.5±5g 132.7±5g
Kehidupan 5 tahun @Ta penuh beban
Catatan: Semua parameter diuji pada tegangan input 230VAC dan lingkungan 25 °C kecuali ditentukan.

[Dimensi]



                          10W DALI2 DT6 150-350mA driver dimmable untuk lampu led dengan pemrograman NFC 010W DALI2 DT6 150-350mA driver dimmable untuk lampu led dengan pemrograman NFC 110W DALI2 DT6 150-350mA driver dimmable untuk lampu led dengan pemrograman NFC 2

[Diagram kabel]]



 10W DALI2 DT6 150-350mA driver dimmable untuk lampu led dengan pemrograman NFC 310W DALI2 DT6 150-350mA driver dimmable untuk lampu led dengan pemrograman NFC 4



Gambar ADALIRendahMing                                                                    Angka.BTekan DimMing



[Delating & Dimming Curve]

10W DALI2 DT6 150-350mA driver dimmable untuk lampu led dengan pemrograman NFC 510W DALI2 DT6 150-350mA driver dimmable untuk lampu led dengan pemrograman NFC 6



[Listrik saat ini tegangan yang sesuai]

KL10C-PDiiN
Arus ((mA) Pomax ((W) Uout ((V)
150 6.0 3 ~ 40
200 8.0 3 ~ 40
250 10.0 3 ~ 40
300 9.9 3 ~ 33
350 10.2 3 ~ 29

Set data arus yang khas adalah referensi saat memilih model lampu LED. Tingkat arus yang lebih dapat diatur oleh NFC menggunakan APP mobile yang dapat diatur dalam langkah 1mA.

10W DALI2 DT6 150-350mA driver dimmable untuk lampu led dengan pemrograman NFC 7

Pindai kode untuk men-download Merrytek NFC



[ON/OFF & Deskripsi Operasi Dimming]

A. Tekan tombol PUSH (waktu penekan pendek 0,1 s-1 s), driver LED akan menyala atau mati.

B. Dimming: Tekan dan tahan tombol PUSH (1s-8s).

C. Memori: PUSH dimming memiliki fungsi memori dimming.

D. Dimming sinkronisasi: Daya yang terhubung ke switch PUSH yang sama dapat disinkronkan dengan menekan dan menahan switch PUSH selama lebih dari 15 detik

E. DALI dimming mode: Hubungkan catu daya ke sistem DALI, dan dapat dimmed oleh host DALI.



[ Hal-hal yang Dibutuhkan APengertian]

1) Pengemudi LED harus terhubung ke beban sebelum menyalakan daya masukan; jika tidak, pengemudi LED mungkin rusak.

2) Setelah input drive LED dimatikan, akan ada tegangan residu pada output, yang dapat dipertahankan selama sekitar 3 menit.

3) Sebelum mengatur parameter melalui NFC, pastikan driver dimatikan.
