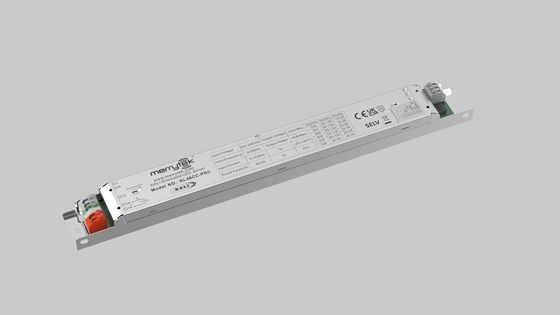

46W DALI DT8 dimmable led power supply dengan output 50-130Vdc dan arus output ganda 250-500mA dan garansi 5 tahun

  • 46W DALI DT8 dimmable led power supply with 50-130Vdc output and multiple output current 250-500mA and 5 years warranty
Tempat asal Shenzhen, Cina
Nama merek Merrytek
Sertifikasi CE
Nomor model KL46CC-PDII1
Kuantitas min Order 100 PCS
Harga Dapat dinegosiasikan
Kemasan rincian kotak putih+ Petunjuk Karton Luar Papan Berdinding Papan （K=A）
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 20.000 pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan operasi 220-240Vac 50Hz /60Hz Faktor daya ≥0,95 @230VAC （Beban penuh）
Kekuatan Standby ≤0,5W（@230Vac） Efisiensi 85%Max. @230VAC (Total beban)
Modus operasi Dali2 Peredupan & Perubahan Suhu Warna & Dorong Peredupan Dimensi pemasangan 284*30*20.5mm
Jaminan 5 tahun Daya keluar konstan 250-500mA
Tinggalkan pesan
Deskripsi Produk

Catu daya LED peredup 46W DALI DT8 dengan output 50-130Vdc dan beberapa arus output 250-500mA dan garansi 5 tahun





     [Fitur Produk]

  • Bebas kedip untuk seluruh rentang peredupan
  • Daya siaga di bawah 0,5W
  • Peredupan primer dengan tombol tekan
  • Antarmuka DALI DT8 bawaan
  • Perlindungan: korsleting / suhu berlebih / tegangan berlebih
  • Penurunan arus untuk suhu sekitar yang tinggi
  • Tekan peredup dengan fungsi memori
  • Garansi 5 tahun

[Parameter]

Masukan Tegangan Operasi 198-264VAC 50Hz /60Hz
Tegangan Masukan Terukur 220-240VAC 50Hz /60Hz
Rentang Tegangan Masukan DC 200-240VDC
Arus Masukan 0.25A Maks.
Arus Masuk Masukan <15A (Lebar pulsa setengah arus 100US) @230VAC
Faktor Daya ≥0.95 @230VAC (Beban penuh)
Distorsi harmonik total Khas: 15% (@230Vac, beban 100%)
Daya Siaga ≤0.5W(@230Vac)
Efisiensi 85%Maks. @230VAC (Beban penuh)
Metode Pengkabelan Terminal tekan, penampang kawat:0.75-1.5mm2

Pemutus sirkuit otomatis

(Hitung arus di dalam kawat)

 tipe B10 B13 B16 B20 B25 /
Jumlah 20 25 30 40 50 /
tipe C10 C13 C16 C20 C25 C32
Jumlah 30 43 50 60 80 100
Keluaran Mode operasi Arus Konstan
Jenis beban LED
Persyaratan riak (Berkedip atau bebas kedip) Nilai kedip: kurang dari 2% untuk seluruh rentang peredupan
Waktu mulai <1s (@230Vac)
Tegangan keluaran tanpa beban 150VDC Maks.
Rentang tegangan keluaran beban 50-130VDC
Daya keluaran beban penuh 46W Maks.
Arus keluaran beban 250~500mA : Untuk detailnya
Presisi arus/tegangan konstan Presisi Arus Konstan ±5%
Metode pengkabelan Terminal tekan, penampang kawat:0.75-1.5mm2
Metode Kontrol Peredupan PUSH Primer Peredupan PUSH primer (Panjang kabel maks.:20M)
Rentang Peredupan Peredupan PUSH & DALI: 2%-100%
Peredupan DALI Peredupan DALI (Panjang kabel maks.:300M)
PengecualianPerlindunganPersyaratan Suhu berlebih keluaran
perlindungan		 Ya, tanpa fungsi pemulihan sendiri (Dapat ditanyakan)
Perlindungan korsleting keluaran Ya, tanpa fungsi pemulihan sendiri (Dapat ditanyakan)

Operasi

Lingkungan

 Suhu pengoperasian/kelembapan -25℃~50℃ Kelembapan:85% (Non-kondensasi)
Suhu penyimpanan/kelembapan -40℃~80℃, Kelembapan:10%–95%
Suhu casing maks.(Tc) 85℃

Keamanan

& EMC

 Standar EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Standar protokol DALI IEC62386-101 / 102 / 207 DT6 / 209 DT8
Standar keselamatan EN61347-1 EN61347-2-13
Sertifikasi CE
Tegangan tahan 3750Vac, 5mA, 60s (Masukan “L N”- Keluaran “SEC”)
Lainnya Tingkat perlindungan IP20
Jenis perlindungan Kelas I
Pemasangan bawaan 284*30*20.5mm
Fungsi memori pemadaman Ya, memori pemadaman PUSH
Sinkronisasi peredupan PUSH 15 unit Maks.
Persyaratan pengemasan Tas PE+kotak putih+Instruksi+Clapboard+Karton Luar(K=A)
Berat 200g
Masa pakai 5 tahun @Ta beban penuh
Catatan: Semua parameter diuji pada tegangan masukan 230VAC dan lingkungan 25 °C, kecuali ditentukan.

[Dimensi]



                          46W DALI DT8 dimmable led power supply dengan output 50-130Vdc dan arus output ganda 250-500mA dan garansi 5 tahun 0

[Diagram Pengkabelan]



 46W DALI DT8 dimmable led power supply dengan output 50-130Vdc dan arus output ganda 250-500mA dan garansi 5 tahun 146W DALI DT8 dimmable led power supply dengan output 50-130Vdc dan arus output ganda 250-500mA dan garansi 5 tahun 2



                            Gambar A DALI Peredupan                                                                    Gambar.B Tekan Peredupan



[Penurunan daya]

46W DALI DT8 dimmable led power supply dengan output 50-130Vdc dan arus output ganda 250-500mA dan garansi 5 tahun 3

[Kurva Peredupan]

46W DALI DT8 dimmable led power supply dengan output 50-130Vdc dan arus output ganda 250-500mA dan garansi 5 tahun 446W DALI DT8 dimmable led power supply dengan output 50-130Vdc dan arus output ganda 250-500mA dan garansi 5 tahun 5



[Tegangan yang Sesuai dengan Arus]



Arus (mA) DIP Pomax(W) Uout(V)
1 2 3
250 - - - 33 50～ 130
300 ON - - 39 50～ 130
350 - ON - 46 50～ 130
400 ON ON - 44 50～ 110
450 ON - ON 45 50～ 100
500 ON ON ON 46 50～ 92



[ON/OFF & Deskripsi Pengoperasian Peredupan]

A. Tekan sebentar sakelar PUSH (waktu tekan singkat 0,1S-1S), driver LED akan menyala atau mati.

B. Peredupan: Tekan dan tahan sakelar PUSH (1S-8S), driver LED dapat mencapai peredupan, pencerahan, atau peredupan, rentang peredupan adalah 2-100%.

C. Penyesuaian suhu warna:

Langkah 1, PUSH mematikan lampu; Langkah 2, tekan dan tahan PUSH untuk menyesuaikan suhu warna mulai dari kecerahan saat ini; Lepaskan PUSH, tekan dan tahan PUSH lagi, dan sesuaikan suhu warna ke arah yang berlawanan; Tidak ada operasi selama 5 detik, keluar dari mode penyesuaian warna.

D. Memori: Peredupan PUSH memiliki fungsi memori peredupan.

E. Sinkronisasi peredupan: Daya yang terhubung ke sakelar PUSH yang sama dapat disinkronkan dengan menekan dan menahan sakelar PUSH selama lebih dari 15S

F. Mode peredupan DALI: Hubungkan catu daya ke sistem DALI, dan itu dapat diredupkan oleh host DALI. Rentang peredupan adalah 0-100%.



[ Hal-hal yang Perlu Perhatian]

1) Rangkaian LED harus dihubungkan ke beban sebelum menyalakan daya masukan; jika tidak, rangkaian LED dapat rusak.

2) Setelah masukan driver LED dimatikan, akan ada tegangan sisa pada output, yang dapat dipertahankan selama sekitar 3 menit.
