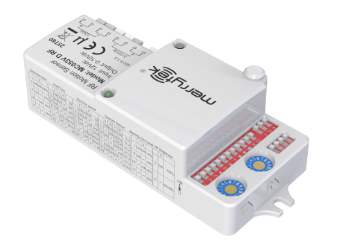

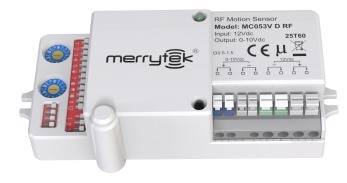

Sensor RF Jaringan Grup Microwave 5.8G, Dengan Tinggi Pemasangan Maksimal 8m

[Fitur Produk]

• Dikombinasikan dengan teknologi RF 868MHz, wujudkan fungsi jaringan nirkabel!
• Mengadopsi teknologi Frekuensi Sempit untuk mengatasi Interferensi Co-Channel
• Produk memiliki 32 saluran frekuensi berbeda, dapat digunakan untuk lebih banyak aplikasi
• Dengan kode alamat tetap, transmisi RF stabil lPemasangan maks 8m
• Jarak transmisi RF yang panjang hingga 30m di dalam ruangan
• Garansi 5 tahun

[Informasi Produk]

• Dimensi (satuan: mm)

• Fungsi

• Deskripsi Fungsi

1.Nyalakan/matikan(Periode siaga di“0s”),Silakan atur data sensor lainnya sesuai dengan praktis aplikasi.

 2. Peredupan 2 Langkah (periode siaga di“+∞”), Silakan atur data sensor lainnya sesuai dengan aplikasi praktis.

3. Peredupan 3 Langkah (periode siaga di“5s/5min/10min/30min/60min”),Silakan atur data sensor lainnya sesuai dengan praktis aplikasi.

• Kabel

[Pola Radiasi]

1.Pemasangan di langit-langit

2. Pemasangan di dinding

[Pengaturan sakelar celup]

Area Deteksi:

Waktu Tahan:

Periode Siaga:

Sensor Cahaya Siang:

*Saat diatur ke mode “nonaktif”, Lampu akan menyala saat mendeteksi gerakan apa pun tingkat cahaya sekitar

Tingkat DIM Siaga:

Kecerahan RF:

Mode:

*Saat mengatur RFuntuk menutup, sekarang sensor hanya dapat menerima sinyal, tidak dapat mengirimkan sinyal, tetapi masih memiliki fungsi sensor.

[Jaringan nirkabel RF]

1) Siaran:

Semua sensor mengatur saluran yang sama.

Lihat gambar di bawah ini, ada beberapa pintu keluar/masuk ke koridor, Setiap sensor Master dipicu, semua lampu di koridor akan menyala.

Pengaturan:

2.) Siaran + Hopping:

Setelah gerakan Master terdeteksi, sinyal gerakan akan dikirimkan ke sensor lain yang dikelompokkan melalui transceiver RF, Lihat gambar di bawah ini, ketika orang tersebut berjalan ke salah satu lantai, lampu di lantai yang berdekatan akan menyala pada tingkat cahaya rendah yang telah ditetapkan secara serempak.

Pengaturan:

Grup 1: Modul B TXD, kirim sinyal ke Modul A RXD dan Modul C RXD dan dirinya sendiri

Grup 2: Modul C TXD, kirim sinyal ke Modul B RXD dan Modul D RXD dan dirinya sendiri

AO－A1－A2－A3－A4－A5－A6－A7－A8－A9－AA－AB－AC－AD－AE－AF

I                                                                     I

BF－BE－BD－BC－BB－BA－B9－B8－B7－B6－B5－B4－B3－B2－B1－B0

Pengelompokan RF (hingga 32 grup berbeda dimungkinkan)

MC053V D RF memiliki satu saluran TX dan saluran RX. Saluran TX digunakan untuk mengirimkan sinyal RF dan saluran RX digunakan untuk menerima sinyal RF. Gunakan obeng kecil untuk memutar sakelar dan biarkan mengarah ke saluran yang sama, grup akan dibuat secara otomatis

[Inisialisasi]

Lampu akan menyala 100% kecerahan pada sensor energi awal, dan mati setelah 10 detik. Selama inisialisasi, tidak ada sinyal penginderaan gerakan eksternal yang akan terdeteksi.

[Pengaturan default]

Area Deteksi: 100%, Waktu Tahan: 5S,Periode siaga:0s, Sensor Cahaya Siang: Nonaktif,Tingkat DIM Siaga:10%,Kecerahan RF:10%-50%,RF:Buka ,Mode:Siaran ,TX:A, RX:A

[Catatan]

1) Sensor harus dipasang oleh teknisi listrik profesional, harap matikan daya sebelum memasang, mengkabel, mengubah pengaturan, dll.

2) Produk memiliki kemampuan menembus yang baik ke plastik, kayu, dll., tetapi aksesori logam atau selungkup logam tidak boleh dipasang langsung di depan dan dekat antena modul microwave, jika tidak, itu akan memengaruhi kemampuan transmisi dan penerimaan antena microwave.

3) Produk ini dirancang untuk penggunaan di dalam ruangan saja.

4) Jangkauan deteksi sensor terkait dengan kecepatan dan ukuran objek yang bergerak, tinggi pemasangan, tinggi dan sudut pemasangan, lokasi pemasangan, reflektor di sekitar sensor, dll. Data dalam dokumen adalah nilai tipikal dan diuji oleh orang 165cm di area dalam ruangan terbuka.

       Jangkauan deteksi pada pemasangan di dinding akan lebih lama pada pemasangan di langit-langit.

5) Hindari peralatan yang bergetar atau benda bergerak dalam jangka panjang di sekitar sensor. Sinyal getaran akan dianggap sebagai sinyal gerakan untuk memicu sensor.

6) Jika hewan peliharaan lewat di area deteksi, itu dapat memicu sensor.

7) Ambang batas cahaya adalah nilai yang terdeteksi di lingkungan yang cerah, tidak ada bayangan, dan dalam kondisi refleksi difus cahaya sekitar. Dalam periode waktu, iklim, dan lingkungan yang berbeda, nilai iluminasi yang dideteksi oleh sensor cahaya mungkin berbeda.

8) Jarak pemasangan antar produk atau jarak antara produk dan router disarankan lebih dari 1,5m.

9) Bidang pemasangan produk (misalnya: pelat dasar aluminium, papan PCB) perlu berbeda dari bidang antena modul microwave dengan ketinggian tertentu, dan bidang antena modul microwave harus lebih tinggi dari bidang terdekat lebih dari 5mm untuk mencapai efek deteksi terbaik.

10) MC053V RF & MW05 dengan fungsi override, Sakelar cepat nyala/mati 3 kali dalam 2s dapat membatalkan fungsi sensor

11) Mode kerja:Siaran & Hopping

12) TX: adalah untuk Transmisi sinyal, dengan 0-F 16 saluran berbeda. 1 DIP untuk mengatur Grup A atau grup B. Grup A dengan 16 saluran, Grup B juga dengan 16 grup, total dapat mengatur 32 grup.

13) RX: adalah untuk Penerimaan sinyal, dengan 0-F 16 saluran berbeda. 1 DIP untuk mengatur Grup A atau grup B. Grup A dengan 16 saluran, Grup B juga dengan 16 grup, total dapat mengatur 32 grup.

14) Ketika Master dan Master diatur di bawah mode kerja siaran, itu berarti, semua sensor mengatur saluran yang sama, Setiap sensor Master dipicu, itu akan mengirimkan sinyal RF ke semua lampu dalam grup

15) Ketika Master dan Master diatur di bawah mode kerja hopping, itu berarti, ketika master mana pun dipicu, itu akan mengirimkan sinyal RF ke 3 saluran (saluran yang berdekatan sebelum dan sesudah saluran TX dan saluran yang diatur oleh master itu sendiri. Misalnya, ketika master mengatur saluran TX untuk "1", itu akan meluncurkan "0" "1" "2" tiga sinyal saluran yang berbeda, jika saluran RX yang berbeda lainnya diatur dengan "0" "1" "2", pada saat ini akan menerima sinyal saluran yang sesuai, jenis mode kerja ini terutama diterapkan pada aplikasi koridor, catatan: TX "F" untuk meluncurkan grup saluran A dan grup B "0" RX menerima saluran dapat menghubungkan jaringan.

16) Master ke Satelit hanya berfungsi sebagai mode siaran, itu berarti satelit hanya menerima sinyal dari master, tidak terpengaruh oleh mode kerja master.

17) Satelit menerima sinyal RF dari Master, “waktu tahan” ditentukan oleh Master, tetap sama dengan “waktu tahan” master.

18) Sensor tidak akan mengirimkan atau menerima sinyal RF selama waktu Inisialisasi. hanya dapat mengirimkan sinyal RF setelah periode Inisialisasi.

19) Grup A dan grup B dari RX memerlukan grup TX A dan grup B Master yang sesuai.
