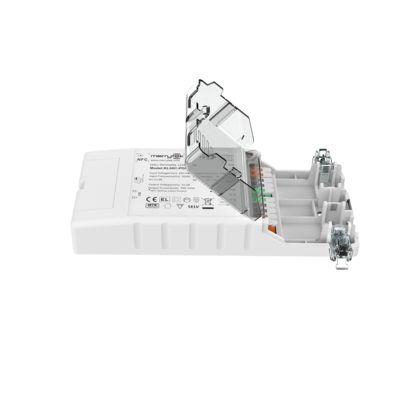

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA

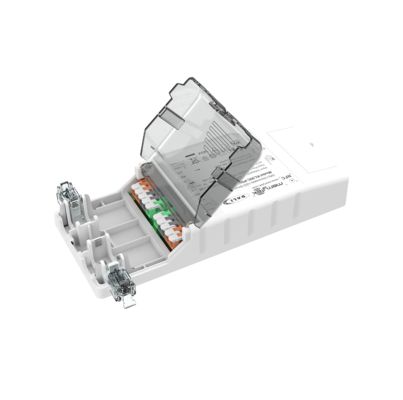

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA

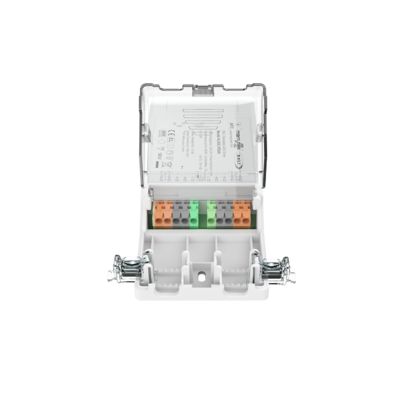

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA

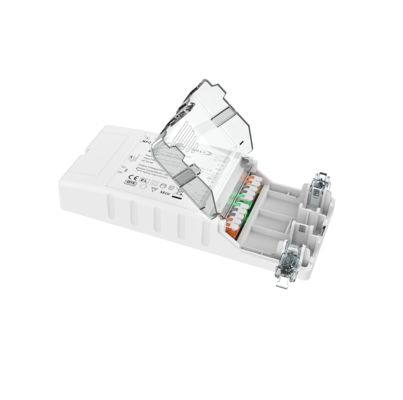

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
Tempat asal CINA
Nama merek Merrytek
Sertifikasi CE
Nomor model KL50C-PDiN
Kuantitas min Order 100
Harga Dapat dinegosiasikan
Kemasan rincian Kotak putih + Karton, 50pcs/CTN
Waktu pengiriman 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah:
Syarat-syarat pembayaran T/t atau paypal
Menyediakan kemampuan 10,000pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan input dinilai 220-240Vac 50Hz /60Hz Kisaran Tegangan Masukan DC 200-240Vdc
Mode operasi Arus konstan Metode kontrol Driver led DALI2 yang dapat diprogram NFC 50W
Faktor daya ≥0.95 Efisiensi 88%
Saat ini 700-1400mA dimensi 185x79x30mm
Peringkat IP IP20 Jaminan 5 tahun
Menyoroti

50W DALI2 dimmable driver LED

,

Driver LED yang dapat diprogram NFC

,

700mA sampai 1400mA driver dimmable
Tinggalkan pesan
Deskripsi Produk

Driver led DALI2 yang dapat diprogram NFC 50W seri yang mudah digunakan dari 700mA hingga 1400mA



1. Deskripsi

-Bebas kedip untuk seluruh rentang peredupan

-Teknologi NFC untuk pemrograman nirkabel

-Daya siaga di bawah 0,5W

-Antarmuka DALI bawaan DT6

-Operasi darurat DC yang disuplai secara terpusat DT19

-Perlindungan: korsleting/suhu berlebih/tegangan berlebih

-Kompensasi KLO

-Menurunkan arus untuk suhu lingkungan yang tinggi

-pushDIM dengan fungsi memori

-Desain loop-in loop-out, Pengkabelan cepat, Nyaman, dan hemat waktu

-Garansi 5 tahun



2.Parameter

Masukan Tegangan Operasi 198-264Vac 50Hz/60Hz
Nilai Tegangan Masukan 220-240Vac 50Hz/60Hz
Kisaran Tegangan Masukan DC 200-240Vdc
Masukan Saat Ini 0,3A Maks.
Masukan Arus Masuk <25A (Lebar pulsa setengah arus100μs) @230Vac
Faktor daya(@230V, beban 100%) ≥ 0,95
Distorsi harmonik total Khas: 15% (@230Vac, beban 100%)
Kekuatan siaga ≤0,5W (@230Vac saat DALI mati)
Efisiensi(@230Vac, beban 100%) 88%
Metode Pengkabelan Penampang kawat: 0,75-2,5 mm2
Kuantitas loop-in & loop-out 22 buah (@230Vac)

Pemutus arus otomatis

(Hitung arus pada kawat)

 jenis B10 B13 B16 B20 B25 /
Nomor 20 25 30 40 50 /
jenis C10 C13 Bab 16 C20 Bab 25 Bab 32
Nomor 28 40 45 55 70 90
Keluaran Modus operasi Arus Konstan
Jenis beban DIPIMPIN
Persyaratan Ripple (Berkedip atau Bebas Berkedip) Nilai kedipan: kurang dari 5% untuk seluruh rentang peredupan
Waktu mulai <1s (@230Vac); <0,5 detik (@200Vdc)
Tegangan keluaran tanpa beban 75V DC Maks.
Kisaran tegangan keluaran beban 12-58Vdc
Daya keluaran beban penuh Maks. 50W.
Memuat arus keluaran 700-1400mA
Presisi arus/tegangan konstan Presisi Arus Konstan ±5%
Metode pengkabelan Penampang kawat: 0,75-1,5 mm2
Metode Pengendalian Peredupan PUSH Primer Peredupan PUSH primer (Panjang kabel timah maks: 20m)
Peredupan DALI Peredupan DALI (Panjang timah maks: 300m)
Rentang peredupan Peredupan PUSH & DALI primer: 0% -100%
PengecualianProtasiRperlengkapan Keluaran melebihi suhu
perlindungan		 Ya, tanpa fungsi pemulihan mandiri (Bisa ditanyakan)
Perlindungan hubung singkat keluaran Ya, tanpa fungsi pemulihan mandiri (Bisa ditanyakan)

Beroperasi

Lingkungan

 Suhu/kelembaban pengoperasian -25℃~50℃ Kelembapan: 85% (Non-kondensasi)
Suhu/kelembaban penyimpanan -40℃~80℃, Kelembapan: 85% (Non-kondensasi)
Maks. suhu kasus (Tc) 85℃

Keamanan

& EMC

 standar EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Standar protokol DALI IEC62386-102, IEC62386-207 DT6/220 DT19/251/252/253
Standar keamanan EN61347-1 EN61347-2-13
Sertifikasi CE
Tahan tegangan 3750Vac, 5mA, 60s (Masukan “L N”- Keluaran “SEC”)
Yang lain Derajat perlindungan IP20
Jenis perlindungan Kelas I
Jenis instalasi Instalasi independen
Dimensi 185*79*30mm
Fungsi memori pemadaman Ya, memori pemadaman PUSH
Sinkronisasi peredupan PUSH

Paralel: 15 unit Maks.

Seri: 25 unit Maks.
Persyaratan pengemasan Kantong PE + kotak kraft + manual + partisi + kotak luar (K=A)
Berat 266±5g
Kehidupan 5 tahun @Ta beban penuh
Catatan: Semua parameter diuji pada volume inputtage 230VAC dan lingkungan 25 derajat kecuali ditentukan.



3. Dimensi (Satuan: mm)

Driver LED yang dapat dimodifikasi dari 700mA hingga 1400mA 0Driver LED yang dapat dimodifikasi dari 700mA hingga 1400mA 1

4. Diagram Pengkabelan

Driver LED yang dapat dimodifikasi dari 700mA hingga 1400mA 2

GambarDALIRedupming

Driver LED yang dapat dimodifikasi dari 700mA hingga 1400mA 3Driver LED yang dapat dimodifikasi dari 700mA hingga 1400mA 4

Ara.BTekan Redupming





5. Penurunan peringkat

Driver LED yang dapat dimodifikasi dari 700mA hingga 1400mA 5

6. Kurva peredupan

Driver LED yang dapat dimodifikasi dari 700mA hingga 1400mA 6

7.Pengaturan gigi saat ini

KL50C-PDiN
Saat ini (mA) Pomax(W) keluar(V)
700 40.6 12～ 58
750 43.5 12～ 58
800 46.4 12～ 58
850 49.3 12～ 58
900 50.4 12～ 56
950 50.4 12～ 53
1000 50.0 12～ 50
1050 50.4 12～ 48
1100 49.5 12～ 45
1150 49.5 12～ 43
1200 50.4 12～ 42
1250 50.0 12～ 40
1300 49.4 12～ 38
1350 50.0 12～ 37
1400 50.4 12～ 36

Kumpulan data umum saat ini adalah untuk referensi ketika memilih model perlengkapan LED. Level terkini dapat diatur melalui NFC menggunakan aplikasi seluler yang dapat disesuaikan dalam langkah 1mA.

Driver LED yang dapat dimodifikasi dari 700mA hingga 1400mA 7

Pindai kode untuk mengunduh Merrytek NFC



8. ON/OFF & Deskripsi Operasi Peredupan

A. Tekan sebentar tombol PUSH (waktu tekan singkat 0,1s-1s), driver LED akan menyala atau mati.

B. Peredupan: Tekan dan tahan tombol PUSH (1s-8s), driver LED dapat mencapai peredupan, kecerahan, atau peredupan, rentang peredupan adalah 2-100%.

C. Memori: Peredupan PUSH memiliki fungsi memori peredupan.

D. Sinkronisasi peredupan: Daya yang tersambung ke sakelar PUSH yang sama dapat disinkronkan dengan menekan dan menahan sakelar PUSH selama lebih dari 15 detik.

E. Mode peredupan DALI: Hubungkan catu daya ke sistem DALI, dan dapat diredupkan oleh host DALI. Kisaran peredupan adalah 0-100%.



9. Hal-hal yang memerlukanAperhatian

1) Rangkaian LED harus dihubungkan ke beban sebelum menyalakan daya input; jika tidak, rangkaian LED mungkin rusak.

2) Setelah masukan penggerak LED dimatikan, akan ada tegangan sisa pada keluaran, yang dapat dipertahankan selama sekitar 3 menit.

3) Sebelum mengatur parameter dengan NFC, pastikan driver dimatikan.
