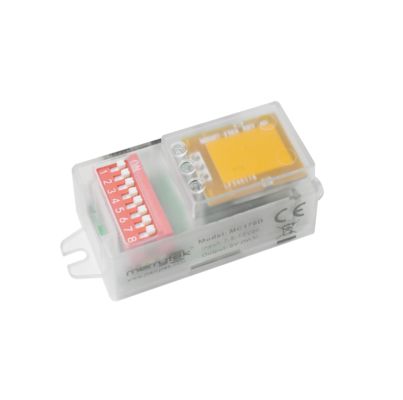

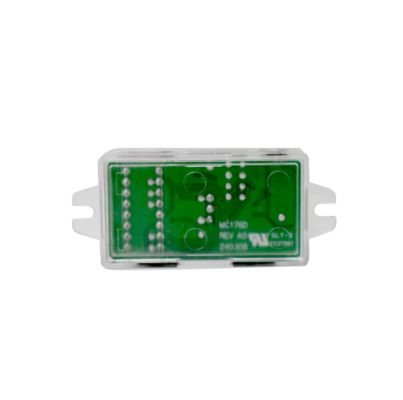

Sensor Gerak Gelombang Mikro DC, Dengan Fungsi Prioritas Siang Hari, Pengaturan Sakelar DIP MC176D

  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting MC176D
  • Microwave Motion DC Sensor, With Daylight Priority Function, DIP Switch Setting MC176D
Tempat asal CINA
Nama merek Merrytek
Sertifikasi CE
Nomor model MC176D
Kuantitas min Order 100 pcs
Harga Dapat dinegosiasikan
Kemasan rincian Kantong gelembung + partisi + kotak luar (K=A)
Waktu pengiriman <i>within 5 working days for sample and small order;</i> <b>dalam waktu 5 hari kerja untuk sampel da
Syarat-syarat pembayaran T/T, Western Union
Menyediakan kemampuan 10,000pcs per bulan
Detail produk
Tegangan terukur 7,5-13VDC Arus kerja 16±2mA
Sinyal keluaran Sinyal Peredupan PWM 5V Frekuensi Kerja 5.8GHz ±75MHz, pita ISM
Ketinggian Instalasi 3m (maksimal 6m) Suhu kerja Bawaan: -25~60℃
Seumur hidup 5 tahun garansi@ta
Menyoroti

sensor gerak DC gelombang mikro dengan pengumpulan cahaya alami

,

sensor gerak DC gelombang mikro

,

DIP Switch Sensor Microwave
Tinggalkan pesan
Deskripsi Produk
Sensor Gerak Gelombang Mikro DC, Dengan Fungsi Prioritas Siang Hari , Pengaturan Sakelar DIP
Fitur Produk
  • Input 7.5-13VDC, Cocok dengan daya DC atau Dengan 12VDC
  • Driver LED menyediakan daya tambahan
  • Sinyal peredupan PWM 5V, peredupan 3 langkah atau 2 langkah
  • Semua pengaturan parameter sensor gerak melalui DIP
  • Modul antena impedansi rendah dengan desain kolom pemandu cahaya ukuran kecil, dapat mengurangi bukaan papan lampu
  • Fungsi prioritas siang hari
Parameter
Input
Tegangan terukur7.5-13VDC
Arus kerja16±2mA
Tegangan riak< 100mVp-p
Output
Sinyal outputSinyal peredupan PWM 5V
Sensor Siang Hari
Ambang batas siang hari5Lux/15Lux/50Lux/Nonaktif
Prioritas siang hariNYALA | MATI
5Lux15Lux
15Lux50Lux
50Lux100Lux
Tingkat peredupan25%
Parameter Penginderaan
Frekuensi kerja5.8GHz ±75MHz, pita ISM
Daya pancar1mW Maks.
Area Deteksi100%/75%/50%/25%
Waktu Tahan5s/90s/3min/10min
Periode siaga0s/30s/10min/+∞
Jangkauan deteksi (radius)Pemasangan langit-langit 3m tinggi: r≥4m@0.3m/s, r≥2.5m@1m/s; Pemasangan horizontal 2m tinggi: r≥8m@0.3m/s, r≥4m@1m/s
Tinggi pemasangan3m (Maks 6m)
Lingkungan
Suhu kerjaInternal: -25~60°C
Suhu penyimpanan-40°C…80°C, kelembaban ≤85% (non-kondensasi)
Standar Sertifikasi
BersertifikatCE, RED (Tertunda)
Persyaratan lingkunganMematuhi persyaratan RoHS 2.0, Reach
Rating IPIP20
Lainnya
PengkabelanTerminal 3pin 2.0mm
Persyaratan pemasanganpemasangan internal
Persyaratan pengemasanKantong gelembung + partisi + kotak luar (K=A)
Berat bersih13 ±2g
Masa pakaiGaransi 5 Tahun@Ta
Deskripsi Fungsi
MC176DFungsi
Fungsi NYALA/MATIT/A
Fungsi peredupan dua langkahPeriode siaga diatur ke "+∞"
Fungsi peredupan tiga langkahPeriode siaga diatur ke "30S/10min"
Pemanenan siang hariT/A
Prioritas siang hariPeriode siaga diatur ke "+∞"
Diagram Operasi
Fungsi NYALA/MATI (atur Periode Siaga ke "0s")
On/Off function diagram
Fungsi Peredupan 2 langkah (atur Periode Siaga ke "+∞")
2-step dimming function diagram
Fungsi peredupan 3 langkah (periode siaga diatur ke "10S/1min/3min/5min/10min/30min")
3-step dimming function diagram
Prioritas Siang Hari
Daylight priority function diagram
Diagram
Dimensi (mm)
Product dimensions diagram
Pengkabelan, Fungsi
Wiring diagram Function diagram
Pengaturan Sakelar DIP
Area DeteksiWaktu TahanSensor Siang HariPeriode siaga
MenyalakanMematikan
Ι NYALA NYALA 100%NYALA NYALA 5SNYALA NYALA 5Lux15LuxNYALA NYALA 0S
ΙΙ - NYALA 75%- NYALA 90S- NYALA 15Lux50Lux- NYALA 30S
ΙΙΙ NYALA - 50%NYALA - 3minNYALA - 50Lux100LuxNYALA - 10min
ΙΙΙΙ - - 25%- - 10min- - Nonaktif-- - +∞
Diagram Radiasi
Radiation pattern diagram
Inisialisasi

Sensor akan menyalakan lampu dengan kecerahan 100% untuk pertama kalinya, dan mematikannya setelah 10 detik. Selama periode inisialisasi, tidak ada sinyal penginderaan gerak eksternal yang akan terdeteksi.

Pengaturan Default

Sensitivitas: 100% Waktu tahan: 5s Sensor Siang Hari: Nonaktif; Periode siaga: 0S; Tingkat peredupan siaga: 25%

Pemberitahuan Aplikasi
  • Sensor harus dipasang oleh teknisi listrik profesional. Harap putuskan daya sebelum memasang, mengkabel, mengubah pengaturan sakelar DIP, dll.
  • Jarak deteksi terkait dengan faktor-faktor seperti kecepatan gerak objek yang bergerak, ukuran objek yang bergerak, ketinggian pemasangan, sudut pemasangan, apakah lingkungan pemasangan terbuka, dan bahan reflektor.
  • Ketika sensor gelombang mikro dipasang di dinding, jarak deteksi akan sangat meningkat dibandingkan dengan yang dipasang di langit-langit.
  • Parameter sensor mungkin perlu dikonfigurasi ulang di lingkungan pemasangan yang berbeda, silakan merujuk pada instruksi berikut atau hubungi produsen.
  • Sensor ini hanya untuk penggunaan di dalam ruangan, angin dan hujan di luar ruangan, dan objek bergerak di sekitarnya akan menyebabkan pemicuan palsu.
  • Tinggi pemasangan produk sensor tidak boleh melebihi 6 meter, dan ketinggian optimal adalah 3 meter; jarak antara kedua sensor harus lebih dari 3 meter.
  • Ketika sensor dipasang di lampu logam, pada permukaan reflektif logam, atau di lingkungan tertutup yang sempit, gelombang mikro akan dipantulkan berkali-kali dan menyebabkan pemicuan palsu.
  • Harap pastikan tidak ada sinyal bergerak seperti kipas angin, motor DC, pipa saluran pembuangan, ventilasi udara, dll. di sekitar sensor, jika tidak, sensor dapat menyebabkan pemicu palsu.
  • Gelombang mikro tidak dapat menembus logam, hindari pemasangan di lampu logam tertutup atau semi-tertutup, dan tidak boleh ada logam atau kaca yang menghalangi produk.
  • Sensor dengan driver PWM / 0-10V yang berbeda, efek cahaya rendah mungkin berbeda.
  • Catu daya yang diatur DC dengan tegangan output stabil dan koefisien riak rendah harus digunakan. Riak catu daya harus kurang dari 100mV; arus beban harus lebih besar dari 25mA.
  • Spesifikasi dan parameter produk dapat dioptimalkan tanpa pemberitahuan sebelumnya.
