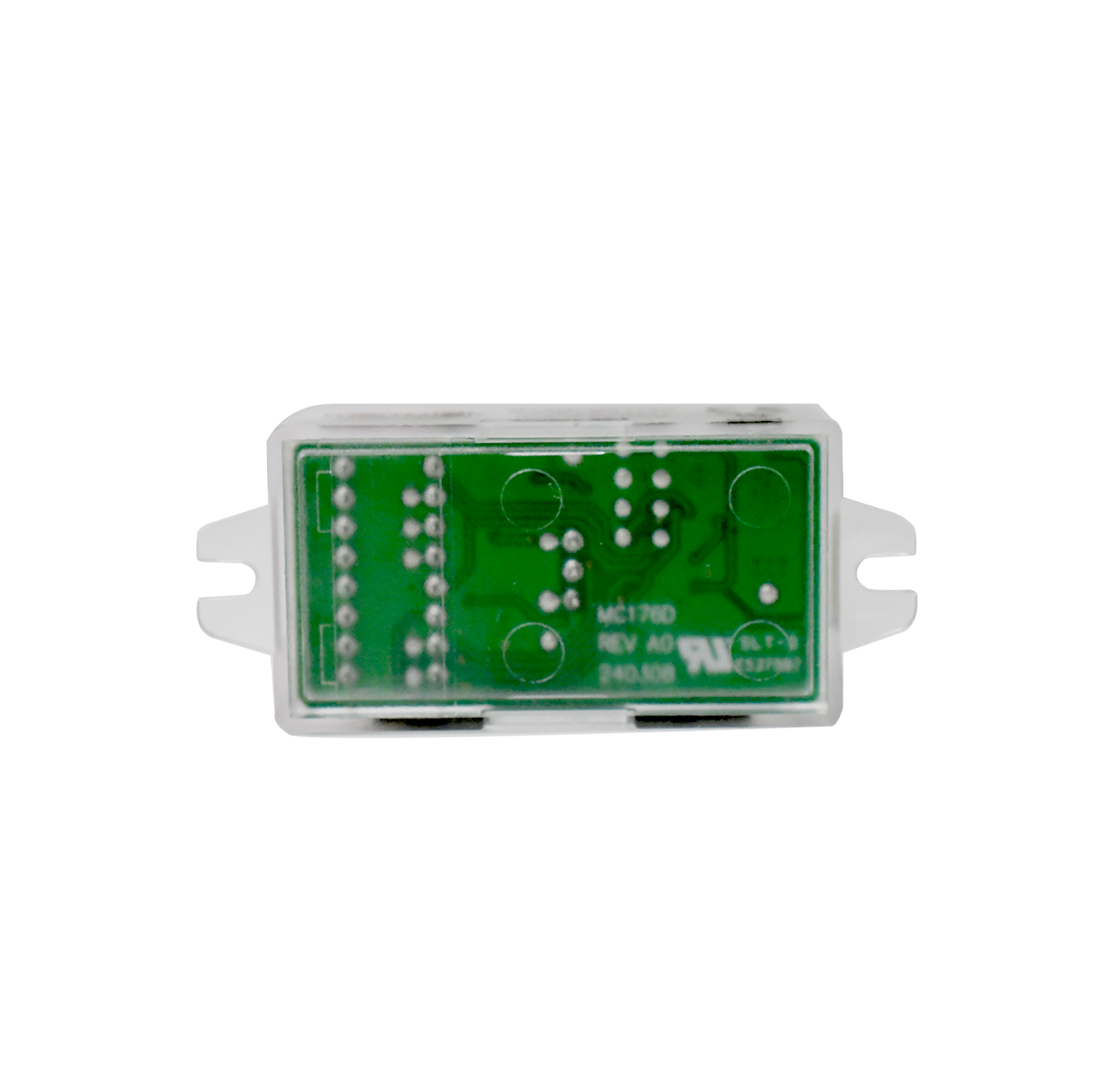

Sensor DC Gerak Gelombang Mikro, Dengan Fungsi Prioritas Cahaya Alami, Pengaturan Sakelar DIP
| Tempat asal | CINA |
|---|---|
| Nama merek | Merrytek |
| Sertifikasi | CE |
| Nomor model | MC176D |
| Kuantitas min Order | 100 pcs |
| Harga | Dapat dinegosiasikan |
| Kemasan rincian | Kantong gelembung + partisi + kotak luar (K=A) |
| Waktu pengiriman | <i>within 5 working days for sample and small order;</i> <b>dalam waktu 5 hari kerja untuk sampel da |
| Syarat-syarat pembayaran | T/T, Western Union |
| Menyediakan kemampuan | 10,000pcs per bulan |
Detail produk
| Nilai Tegangan | 7,5-13VDC | Bekerja saat ini | 16±2mA |
|---|---|---|---|
| Sinyal keluaran | Sinyal Peredupan PWM 5V | Frekuensi kerja | 5.8GHz ±75MHz, pita ISM |
| Tinggi pemasangan | 3m (maksimal 6m) | Suhu kerja | Bawaan: -25~60℃ |
| Seumur hidup | 5 tahun garansi@ta | ||
| Menyoroti | sensor gerak DC gelombang mikro dengan pengumpulan cahaya alami,sensor gerak DC gelombang mikro,DIP Switch Sensor Microwave |
||
Deskripsi Produk
Sensor gerak gelombang mikro DC, dengan fungsi prioritas siang hari, pengaturan saklar DIP
Fitur Produk
- 7.5-13VDC Input, Pas daya DC atau Dengan 12VDC
- Pasokan driver LED untuk output daya bantu
- 5V PWM dimming sinyal, 3 langkah atau 2 langkah dimming
- Semua pengaturan parameter sensor gerak oleh DIP
- Modul antena impedansi rendah dengan desain kolom panduan cahaya ukuran kecil, dapat mengurangi pembukaan papan lampu
- Fungsi prioritas siang hari
Parameter
| Input | |
|---|---|
| Tegangan nominal | 7.5-13VDC |
| Arus kerja | 16±2mA |
| Tegangan Ripple | < 100mVp-p |
| Output | |
| Sinyal output | Sinyal pengedap 5V PWM |
| Sensor sinar siang | |
| Batas sinar siang hari | 5Lux/15Lux/50Lux/Disable |
| Prioritas siang hari | ON / OFF |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Tingkat redup | 25% |
| Parameter Sensing | |
| Frekuensi kerja | 5.8GHz ±75MHz, pita ISM |
| Kekuatan transmisi | 1mW Max. |
| Daerah Deteksi | 100%/75%/50%/25% |
| Tunggu Waktu | 5s/90s/3min/10min |
| Periode tunggu | 0s/30s/10min/+∞ |
| Jangkauan deteksi (radius) | Pemasangan langit-langit 3m tinggi: r≥4m@0.3m/s, r≥2.5m@1m/s; Pemasangan horizontal 2m tinggi: r≥8m@0.3m/s, r≥4m@1m/s |
| Ketinggian instalasi | 3m (maksimal 6m) |
| Lingkungan | |
| Suhu kerja | Dibangun dalam: -25 ~ 60 °C |
| Suhu penyimpanan | -40°C...80°C, kelembaban ≤85% (tidak kondensasi) |
| Standar Sertifikasi | |
| Diperiksa | CE, RED (Menunggu) |
| Persyaratan Lingkungan | Sesuai dengan RoHS 2.0, Syarat jangkauan |
| Peringkat IP | IP20 |
| lainnya | |
| Kabel | 3pin terminal 2,0mm |
| Persyaratan pemasangan | Pemasangan terintegrasi |
| Persyaratan kemasan | Kantong gelembung + partisi + kotak luar (K=A) |
| Berat bersih | 13 ± 2g |
| Waktu hidup | Jaminan 5 Tahun |
Deskripsi Fungsi
| MC176D | Fungsi |
|---|---|
| Fungsi ON/OFF | N/A |
| Fungsi pengedip dua langkah | Standby Periode diatur menjadi "+∞" |
| Fungsi pengedupan tiga langkah | Periode siaga diatur menjadi "30S/10min" |
| Panen di siang hari | N/A |
| Prioritas siang hari | Standby Periode diatur menjadi "+∞" |
Diagram Operasi
Fungsi ON/OFF (set Standby Periode ke "0s")
Fungsi Dimming 2 Langkah (set Periode Stand-by ke "+∞")
Fungsi pengedip 3 langkah (periode siaga diatur menjadi "10S/1min/3min/5min/10min/30min")
Prioritas Cahaya siang hari
Diagram
Dimensi ((mm)
Kabel, Fungsi
Pengaturan Saklar DIP
| Daerah Deteksi | Tunggu Waktu | Sensor sinar siang | Periode tunggu | |
|---|---|---|---|---|
| Menghidupkan | Matikan. | |||
| Aku 100% | ON ON 5S | ON ON 5Lux | 15Lux | ON ON 0S |
| II - ON 75% | - Pada 90S | - ON 15Lux | 50Lux | - Pada 30S |
| III ON - 50% | ON - 3 menit | ON - 50Lux | 100Lux | ON - 10 menit |
| IV - - 25% | - - 10 menit | - Batalkan. | - | - - +∞ |
Diagram Radiasi
Inisialisasi
Sensor akan menyalakan cahaya pada 100% kecerahan untuk pertama kalinya, dan mematikannya setelah 10 detik.
Pengaturan default
Sensitivitas: 100% Waktu tunggu: 5 detik Sensor cahaya siang hari: Matikan; Periode siaga: 0S; Tingkat redup siaga: 25%
Pemberitahuan Aplikasi
- Sensor harus dipasang oleh seorang ahli listrik profesional. Silakan matikan listrik sebelum memasang, kabel, mengubah pengaturan saklar DIP, dll.
- Jarak deteksi terkait dengan faktor-faktor seperti kecepatan bergerak dari benda bergerak, ukuran benda bergerak, ketinggian instalasi, sudut instalasi,apakah lingkungan instalasi terbuka, dan bahan reflektor.
- Ketika sensor gelombang mikro dipasang di dinding, jarak deteksi akan sangat meningkat dibandingkan dengan yang dipasang di langit-langit.
- Parameter sensor mungkin perlu dikonfigurasi ulang di lingkungan instalasi yang berbeda, silakan lihat petunjuk berikut atau hubungi produsen.
- Sensor ini hanya untuk digunakan di dalam ruangan, angin dan hujan di luar ruangan, dan benda bergerak di sekitar akan menyebabkan pemicu palsu.
- Ketinggian instalasi produk sensor tidak boleh melebihi 6 meter, dan ketinggian optimal adalah 3 meter; jarak antara kedua sensor harus lebih dari 3 meter.
- Ketika sensor dipasang di lampu logam, pada permukaan metal reflektif, atau di lingkungan tertutup yang sempit, gelombang mikro akan dipantulkan beberapa kali dan menyebabkan pemicu palsu.
- Harap pastikan bahwa tidak ada sinyal bergerak seperti kipas, motor DC, pipa selokan, outlet udara, dll di sekitar sensor, jika tidak sensor dapat menyebabkan pemicu palsu.
- Microwave tidak dapat menembus logam, hindari instalasi di lampu logam tertutup atau setengah tertutup, dan tidak boleh ada logam atau kaca yang menghalangi produk.
- Sensor dengan driver PWM / 0-10V yang berbeda, efek cahaya rendah mungkin berbeda.
- Sebuah catu daya DC diatur dengan tegangan output yang stabil dan koefisien riak rendah harus digunakan. riak catu daya harus kurang dari 100mV; arus beban harus lebih dari 25mA.
- Spesifikasi produk dan parameter dapat dioptimalkan tanpa pemberitahuan sebelumnya.
