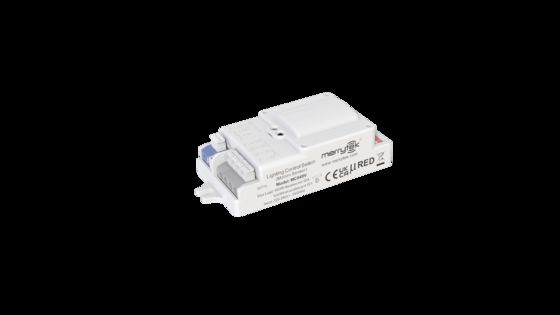

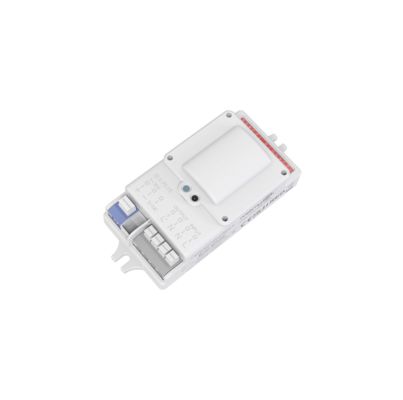

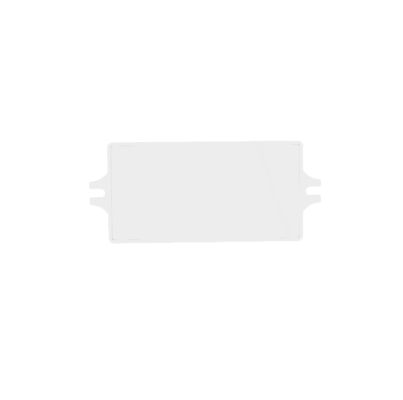

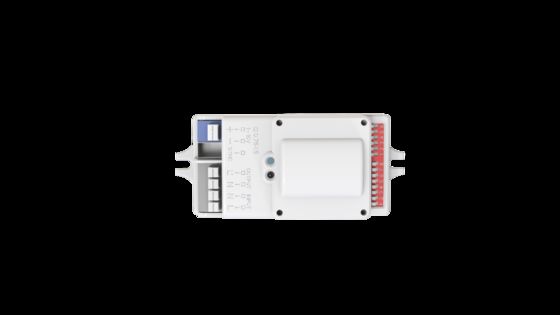

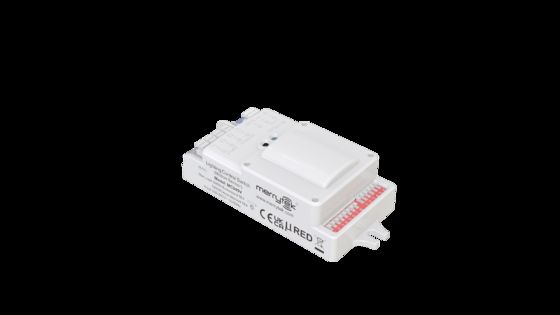

1-10V Dimmable Microwave Motion Sensor Untuk Tri-proof Light, 6m Max Mounting Height

  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height
  • 1-10V Dimmable Microwave Motion Sensor For Tri-proof Light, 6m Max Mounting Height
Tempat asal Tiongkok
Nama merek Merrytek
Sertifikasi CE, RED,TUV
Nomor model MC049V R
Kuantitas min Order 300 pcs
Harga Dapat dinegosiasikan
Kemasan rincian Tas gelembung + Klapboard + Karton ((K=A)
Waktu pengiriman 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah:
Syarat-syarat pembayaran T/T atau Western Union
Menyediakan kemampuan 20.000 pcs per bulan
Detail produk
Nilai Tegangan 120-277V AC Kekuatan Standby ≤0,5W (230Vac)
Modus Kerja ON/OFF peredupan 1-10V Persyaratan Instalasi Bawaan
Kapasitas muatan 120Vac 400W(induktif atau resistif) 220Vac-240Vac 800W(induktif atau resistif) 277Vac 1000W(induktif Sertifikat CE, MERAH, TUV
Waktu hidup 5 tahun garansi @Ta 230V penuh beban
Menyoroti

Sensor gerak dimmable 1-10V

,

Sensor gerak gelombang mikro untuk lampu triple-proof

,

Sensor gerak tinggi 6m maksimum
Tinggalkan pesan
Deskripsi Produk
1-10V Dimmable Microwave Motion Sensor Untuk Tri-proof Light, 6m Max Mounting Height
Fitur
  • Produk standar dengan 1-10V LED dimming drive, mencapai fungsi dimming 2 langkah atau 3 langkah dengan 1-10V dimmable LED driver, dengan ujung sinkron
  • Daerah deteksi, waktu tunggu, sensor cahaya siang, periode siaga dan tingkat redup disesuaikan dengan saklar DIP
  • Koneksi yang nyaman untuk pengguna dengan terminal ditekan untuk ujung input dan output
Parameter teknis
Input
Tegangan operasi 108-305V AC 50Hz/60Hz
Tegangan nominal 120-277V AC
Daya standby ≤ 0,5W ((230Vac)
Output
Modus kerja ON/OFF 1-10V dimming
Jenis beban Lampu tenunan putih/sumber daya /lampu LED 1-10V
Kapasitas beban 120Vac 400W ((induktif atau resistif)
220Vac-240Vac 800W ((induktif atau resistif)
277Vac 1000W ((induktif atau resistif)
Kapasitas surge maksimum 30A (50% Ipeak, kedua = 500uS, 230Vac beban penuh, cold start);
60A (50% Ipeak, dua = 200uS, 230Vac, beban penuh, start dingin)
Antarmuka redup 1-10V Dimming: Tersedia
Kontrol sinkronisasi: Tersedia (Bisa disinkronkan untuk fungsi on-off, tidak dapat disinkronkan untuk dimming 1-10V)
Parameter sensor
Frekuensi operasi 5.8 GHz ± 75 MHz, pita ISM
Kekuatan transmisi 1mW Max.
Daerah Deteksi 25%/50%/75%/100% ((dengan dua saklar DIP)
Waktu tunggu 5s/30s/90s/3min/20min/30min ((dengan tiga saklar DIP)
Standby Dim Level 10% ((1.4-1.6V)/20% ((1.9-2.1V)/30% ((2.9-3.1V)/50% ((4.9-5.1V) ((dengan dua saklar DIP)
Periode Siapkan 0S/5S/5min/10min/30min/1h/+∞(dengan tiga saklar DIP)
Sensor sinar siang 2 lux/5Lux /10Lux /25Lux /50Lux /100Lux /Disable ((dengan empat saklar DIP)
Jangkauan deteksi (100% Radius Sensitivitas) Permukaan pemasangan ketinggian 3 m:0.3m/S ≥3.5m,1m/S ≥2.5m
Tinggi pemasangan horisontal 2m:0.3m/S ≥8m,1m/S ≥4m
Ketinggian pemasangan 3m ((maksimal 6m)
Sudut sinar 3db 80°@XZ bidang 96°@YZ bidang
Lingkungan Operasi
Suhu operasi -25°C~70°C
Suhu penyimpanan/kelembaban -40°C~80°C kelembaban:≤85% (non-kondensasi)
Standar Sertifikat
Standar keselamatan (LVD) EN61058-1,EN61058-1-2
Gelombang petir 1KV ((L/N,EN61000-4-5)
Standar EMC EN61058-1,EN61000-3-2,EN61000-3-3,EN62479,EN301489-1,EN55015,EN300440
Persyaratan Lingkungan Sesuai dengan RoHS
Sertifikat CE, RED,TUV
Spesifikasi Lainnya
Input/Output ((konektor/kabel) spesifikasi Diameter kawat terminal penekanan:0.75-1.5mm2
Persyaratan Pemasangan Dibangun dalam
Dimensi Instalasi 180*50*30mm
Persyaratan Paket Tas gelembung + Klapboard + Karton ((K=A)
Berat bersih 75 g
Waktu hidup 5 tahun garansi @Ta 230V muatan penuh
Diagram Fungsi
1. Fungsi ON-OFF (Stand-by Periode "0s")
1-10V Dimmable Microwave Motion Sensor Untuk Tri-proof Light, 6m Max Mounting Height 0
2. Fungsi pengedupan dua langkah (Periode Stand-by "+∞")
1-10V Dimmable Microwave Motion Sensor Untuk Tri-proof Light, 6m Max Mounting Height 1
3. Fungsi pengedip 3 langkah (Periode Stand-by "5s/5min/10min/30min/1h")
1-10V Dimmable Microwave Motion Sensor Untuk Tri-proof Light, 6m Max Mounting Height 2
4. Dimensi (mm)
1-10V Dimmable Microwave Motion Sensor Untuk Tri-proof Light, 6m Max Mounting Height 3
5. kabel
1-10V Dimmable Microwave Motion Sensor Untuk Tri-proof Light, 6m Max Mounting Height 4
6. Struktur
1-10V Dimmable Microwave Motion Sensor Untuk Tri-proof Light, 6m Max Mounting Height 5
Pengaturan Saklar DIP
1. Daerah Deteksi
1 2 Pengaturan
Dihidupkan Dihidupkan 100%
Dihidupkan - 75%
- Dihidupkan 50%
- - 10%
2Tunggu waktu.
3 4 5 Pengaturan
Dihidupkan Dihidupkan Dihidupkan 5S
- Dihidupkan Dihidupkan Tahun 30-an
Dihidupkan - Dihidupkan 90S
- - Dihidupkan 3 menit
Dihidupkan Dihidupkan - 20 menit
- - - +∞
3. Periode siaga
6 7 8 Pengaturan
Dihidupkan Dihidupkan Dihidupkan 0S
- Dihidupkan Dihidupkan 5S
Dihidupkan - Dihidupkan 5 menit
- - Dihidupkan 10 menit.
Dihidupkan Dihidupkan - 30 menit
- Dihidupkan - 1H
- - - +∞
4Sensor cahaya siang hari.
1 2 3 4 Pengaturan
- - Dihidupkan Dihidupkan 2Lux
- - - Dihidupkan 5Lux
- Dihidupkan Dihidupkan - 10Lux
- - Dihidupkan - 25lux
- Dihidupkan - - 50lux
Dihidupkan - - - 100lux
- - - - Menonaktifkan

Saat diatur ke Disable, sensor akan menyalakan lampu ketika mendeteksi gerakan, terlepas dari apakah cahaya cukup.

Nilai ambang cahaya siang adalah nilai khas dalam kondisi lingkungan yang cerah, tidak ada bayangan, refleksi cahaya sekitar yang difus.

5. 1-10V (stand-by DIM Level)
5 6 Kecerahan %
Dihidupkan Dihidupkan 50%
- Dihidupkan 30%
Dihidupkan - 20%
- - 10%
Inisialisasi

Setelah menyala, sensor secara otomatis menyalakan cahaya pada 100% kecerahan. Setelah 10 detik, ia mematikan cahaya. Selama inisialisasi, sensor tidak dapat mendeteksi gerakan.

Pengaturan Pabrik

Daerah deteksi: 100%, Waktu tunggu: 5s, Periode siaga: 0s, Sensor cahaya siang hari: Matikan

Pemberitahuan Aplikasi
  1. Sensor harus dipasang oleh seorang ahli listrik profesional. Silakan matikan listrik sebelum memasang, kabel, mengubah pengaturan saklar DIP.
  2. gelombang mikro tidak dapat menembus logam, silakan hindari memasang produk dalam lampu logam tertutup atau setengah tertutup, dan pastikan bahwa tidak ada logam atau kaca perisai di atas produk;Jika antena harus melewati pelat logam, pastikan bagian atas sensor dekat dengan pelat logam.
  3. Jarak instalasi antara sensor gelombang mikro dianjurkan lebih dari 3 m, dan harus jauh dari saklar, router dan perangkat nirkabel lainnya untuk menghindari gangguan radio.Jarak instalasi antara keduanya dianjurkan lebih dari 2m; Permukaan antena dari sensor gelombang mikro harus jauh dari input AC dan output DC untuk menghindari gangguan dari sinyal frekuensi rendah/tinggi.
  4. Peralatan getaran jangka panjang atau benda bergerak harus dihindari di sekitar sensor gelombang mikro.Jika hewan peliharaan lewat di area tes, sensor dapat memicu.
  5. Produk ini cocok untuk pemasangan dalam ruangan. Jika untuk pemasangan semi-luar ruangan atau luar ruangan, angin dan hujan dapat dianggap sebagai induksi pemicu sinyal seluler;Ketika sensor dipasang di lampu logam, permukaan reflektif logam, atau lingkungan tertutup sempit, gelombang mikro akan dipantulkan berulang kali dan menyebabkan pemicu palsu.Silakan kurangi sensitivitas atau hubungi produsen untuk dukungan teknis.
  6. Model ini cocok untuk pemasangan langit-langit. jika pemasangan dinding digunakan, jarak deteksi induksi gelombang mikro akan sangat meningkat,yang dapat menyebabkan penetrasi microwave melalui dinding atau lampu tidak akan matiJika 25% tidak dapat digunakan, hindari pemasangan dinding atau hubungi produsen untuk dukungan teknis.
  7. Spesifikasi produk dan parameter dapat dioptimalkan tanpa pemberitahuan sebelumnya.
  8. Batas sensitivitas cahaya adalah di lingkungan yang cerah, tidak ada bayangan dan refleksi cahaya ambien yang menyebar.
  9. Jangkauan deteksi produk terkait dengan kecepatan bergerak benda, ukuran benda, ketinggian instalasi produk, sudut instalasi, lingkungan instalasi,bahan refleksi dan faktor lainnya.
  10. Jarak deteksi yang diberikan dalam spesifikasi adalah nilai khas, yang diperoleh oleh penguji dalam lingkungan terbuka dalam ruangan 165cm/65kg.
  11. Jangan letakkan sensor di dekat benda dengan kepadatan tinggi, seperti logam, kaca, dinding campuran, dll, karena sensor dapat memicu secara tidak benar.
  12. Parameter sensor mungkin perlu dikonfigurasi kembali di lingkungan instalasi yang berbeda. Silakan lihat instruksi di atas atau hubungi produsen.
