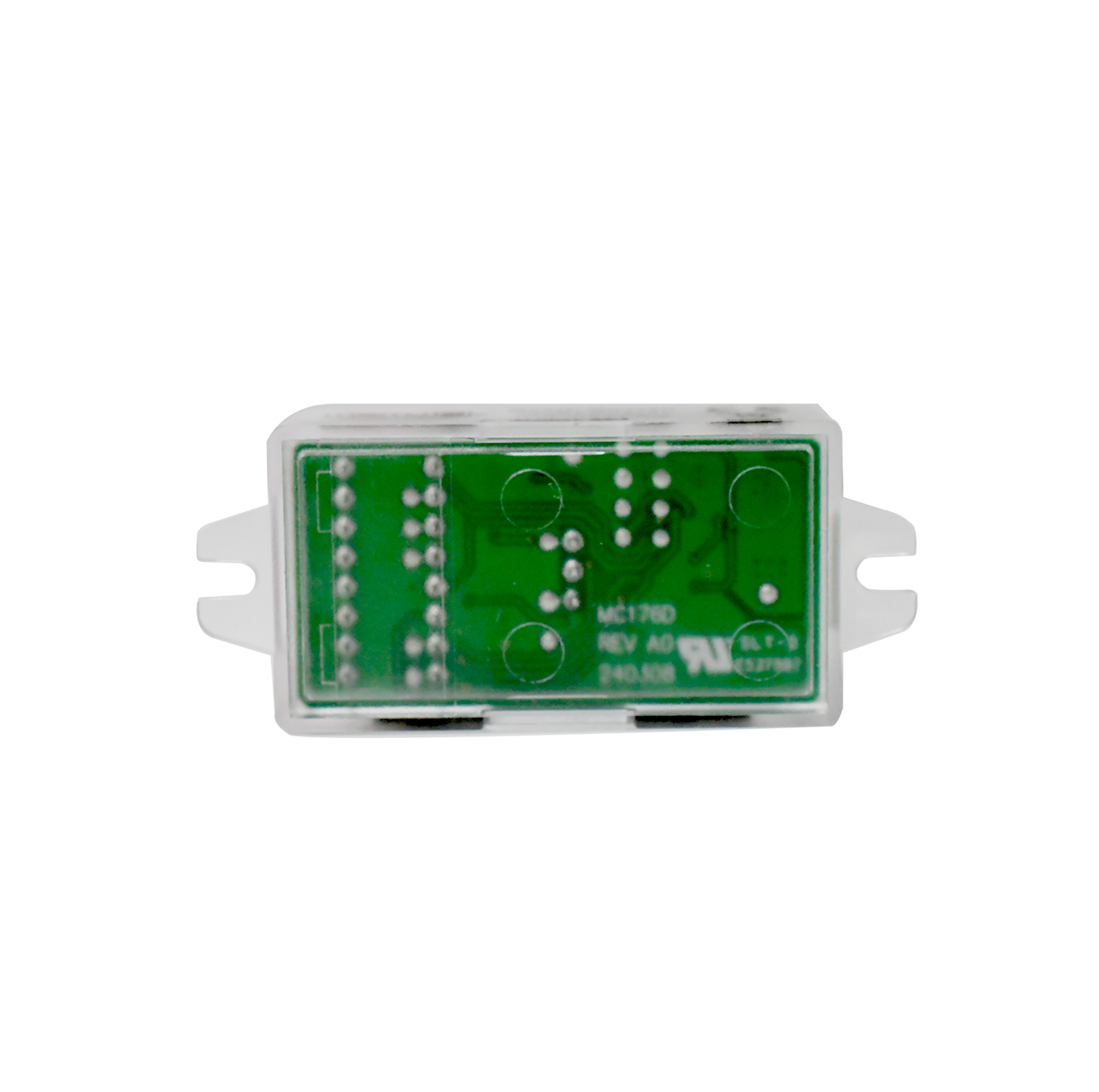

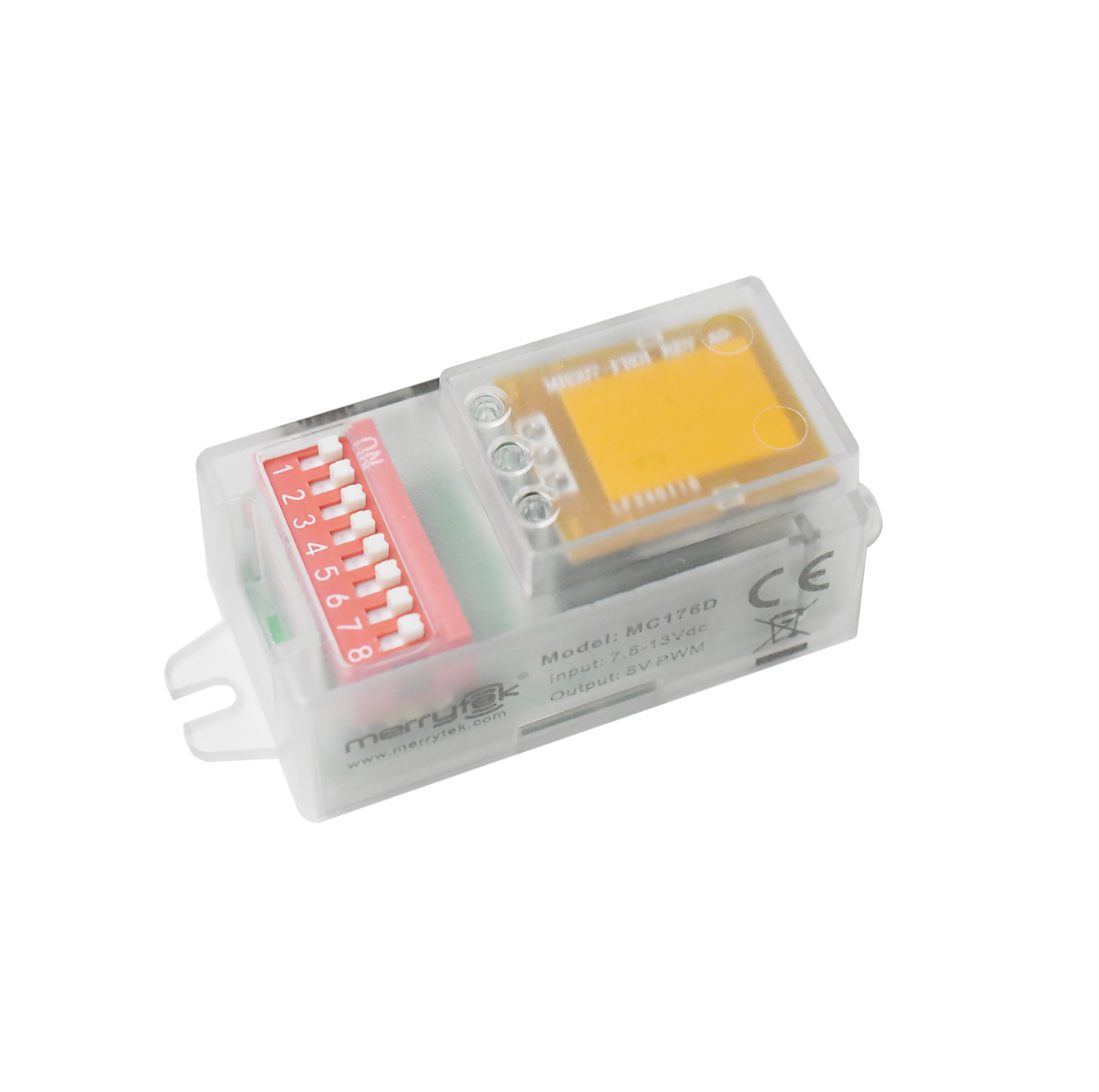

DC Dimmable Microwave Motion Sensor, remote control tersedia, fungsi prioritas siang hari

Tempat asal	Tiongkok
Nama merek	Merrytek
Sertifikasi	CE
Nomor model	MC176D 99
Kuantitas min Order	100 pcs
Harga	Dapat dinegosiasikan
Kemasan rincian	Kantong gelembung + partisi + kotak luar (K=A)
Waktu pengiriman	<i>within 5 working days for sample and small order;</i> <b>dalam waktu 5 hari kerja untuk sampel da
Syarat-syarat pembayaran	T/T, Western Union
Menyediakan kemampuan	10,000pcs per bulan

Detail produk

Nilai Tegangan	7,5-13VDC	Bekerja saat ini	16±2mA
Sinyal keluaran	Sinyal Peredupan PWM 5V	Frekuensi kerja	5.8GHz ±75MHz, pita ISM
Tinggi pemasangan	3m (maksimal 6m)	Suhu kerja	Bawaan: -25~60℃
Seumur hidup	5 tahun garansi@ta
Menyoroti	DC dimmable microwave motion sensor , sensor gerak gelombang mikro dengan remote control , Sensor gerak gelombang mikro prioritas siang hari

Tinggalkan pesan

Deskripsi Produk

DC Dimmable Microwave Motion Sensor

Kontrol jarak jauh tersedia, fungsi prioritas siang hari

Microwave Motion DC Sensor dengan fungsi pemanenan siang hari dan kemampuan remote control.

Fitur Produk

7.5-13VDC Input, Pas daya DC atau Dengan 12VDC
Pasokan driver LED untuk output daya bantu
5V PWM dimming sinyal, 3 langkah atau 2 langkah dimming
Semua sensor gerak parameter pengaturan dengan remote dan DIP
Modul antena impedansi rendah dengan desain kolom panduan cahaya ukuran kecil, dapat mengurangi pembukaan papan lampu
Fungsi prioritas siang hari

Parameter teknis

Input
Tegangan nominal	7.5-13VDC
Arus kerja	16±2mA
Tegangan Ripple	< 100mVp-p
Output
Sinyal output	Sinyal pengedap 5V PWM
Sensor sinar siang
Batas sinar siang hari	5Lux/15Lux/50Lux/Disable
Prioritas siang hari	ON / OFF
5Lux	15Lux
15Lux	50Lux
50Lux	100Lux
Tingkat redup	25%

Parameter Sensing

Frekuensi kerja	5.8GHz ±75MHz, pita ISM
Kekuatan transmisi	1mW Max.
Daerah Deteksi	100%/75%/50%/25%
Tunggu Waktu	5s/90s/3min/10min
Periode tunggu	0s/30s/10min/+∞
Jangkauan deteksi (radius)	Pemasangan langit-langit 3m tinggi: r≥4m@0.3m/s, r≥2.5m@1m/s; Pemasangan horizontal 2m tinggi: r≥8m@0.3m/s, r≥4m@1m/s
Ketinggian instalasi	3m (maksimal 6m)

Spesifikasi Lingkungan

Suhu kerja	Dibangun dalam: -25 ~ 60 °C
Suhu penyimpanan	-40°C...80°C, kelembaban ≤85% (tidak kondensasi)

Sertifikasi

Diperiksa	CE, RED (Menunggu)
Persyaratan Lingkungan	Sesuai dengan RoHS 2.0, Syarat jangkauan
Peringkat IP	IP20

Spesifikasi tambahan

Kabel	3pin terminal 2,0mm
Persyaratan pemasangan	Pemasangan terintegrasi
Persyaratan kemasan	Kantong gelembung + partisi + kotak luar (K=A)
Berat bersih	13 ± 2g
Waktu hidup	Jaminan 5 Tahun

Deskripsi Fungsi

MC176D 99	Fungsi
Fungsi ON/OFF	N/A
Fungsi pengedip dua langkah	Standby Periode diatur menjadi "+∞"
Fungsi pengedupan tiga langkah	Periode siaga diatur menjadi "30S/10min"
Panen di siang hari	N/A
Prioritas siang hari	Standby Periode diatur menjadi "+∞"

Diagram Operasi

Fungsi ON/OFF (set Standby Periode ke "0s")

Fungsi Dimming 2 Langkah (set Periode Stand-by ke "+∞")

Fungsi pengedip 3 langkah (periode siaga diatur menjadi "10S/1min/3min/5min/10min/30min")

Prioritas Cahaya siang hari

Diagram Produk

Dimensi ((mm)

Diagram kabel

Diagram Fungsi

Pengaturan Saklar DIP

Daerah Deteksi	Tunggu Waktu	Sensor sinar siang	Periode tunggu
Aku 100%	ON ON 5S	ON ON 5Lux 15Lux	ON ON 0S
II - ON 75%	- Pada 90S	- ON 15Lux 50Lux	- Pada 30S
III ON - 50%	ON - 3 menit	ON - 50Lux 100Lux	ON - 10 menit
IV - - 25%	- - 10 menit	- Batalkan. -	- - +∞

Diagram Radiasi

Pengendali jarak jauh MH10

Inisialisasi

Sensor akan menyalakan cahaya pada 100% kecerahan untuk pertama kalinya, dan mematikannya setelah 10 detik.

Pengaturan default

Sensitivitas: 100% Waktu tunggu: 5 detik Sensor cahaya siang hari: Matikan; Periode siaga: 0S; Tingkat redup siaga: 25%

Pemberitahuan Aplikasi

Sensor harus dipasang oleh seorang ahli listrik profesional. Silakan matikan listrik sebelum memasang, kabel, mengubah pengaturan saklar DIP, dll.
Jarak deteksi terkait dengan faktor-faktor seperti kecepatan bergerak dari benda bergerak, ukuran benda bergerak, ketinggian instalasi, sudut instalasi,apakah lingkungan instalasi terbuka, dan bahan reflektor.
Ketika sensor gelombang mikro dipasang di dinding, jarak deteksi akan sangat meningkat dibandingkan dengan yang dipasang di langit-langit.
Parameter sensor mungkin perlu dikonfigurasi ulang di lingkungan instalasi yang berbeda, silakan lihat petunjuk berikut atau hubungi produsen.
Sensor ini hanya untuk digunakan di dalam ruangan, angin dan hujan di luar ruangan, dan benda bergerak di sekitar akan menyebabkan pemicu palsu.
Ketinggian instalasi produk sensor tidak boleh melebihi 6 meter, dan ketinggian optimal adalah 3 meter; jarak antara kedua sensor harus lebih dari 3 meter.
Ketika sensor dipasang di lampu logam, pada permukaan metal reflektif, atau di lingkungan tertutup yang sempit, gelombang mikro akan dipantulkan beberapa kali dan menyebabkan pemicu palsu.
Harap pastikan bahwa tidak ada sinyal bergerak seperti kipas, motor DC, pipa selokan, outlet udara, dll di sekitar sensor, jika tidak sensor dapat menyebabkan pemicu palsu.
Microwave tidak dapat menembus logam, hindari instalasi di lampu logam tertutup atau setengah tertutup, dan tidak boleh ada logam atau kaca yang menghalangi produk.
Sensor dengan driver PWM / 0-10V yang berbeda, efek cahaya rendah mungkin berbeda.
Sebuah catu daya DC diatur dengan tegangan output yang stabil dan koefisien riak rendah harus digunakan. riak catu daya harus kurang dari 100mV; arus beban harus lebih dari 25mA.
Spesifikasi produk dan parameter dapat dioptimalkan tanpa pemberitahuan sebelumnya.
