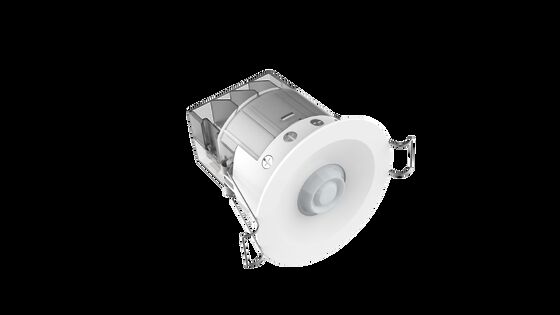

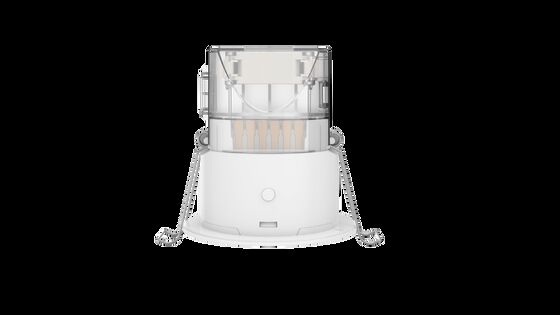

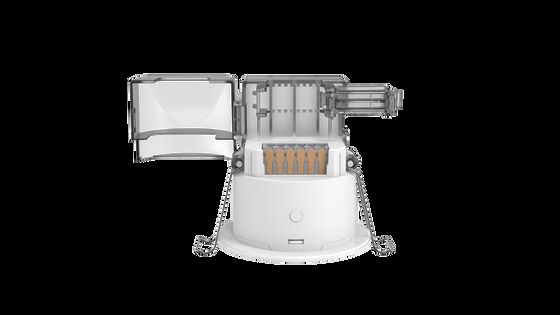

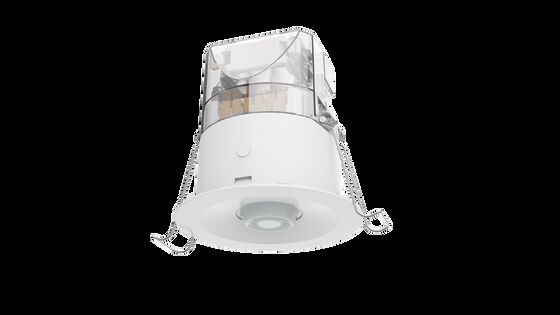

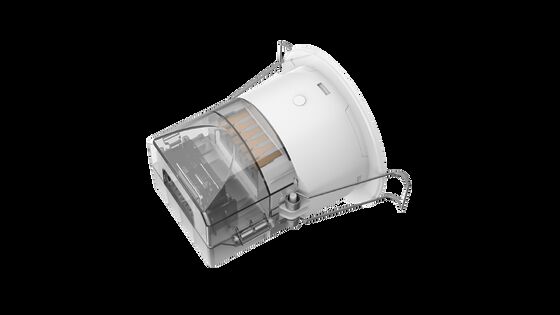

Sakelar Pendudukan PIR Rata Ganda Saluran Ganda Seri Penggunaan Mudah Detektor Pendudukan dan Detektor Gerak

  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors
  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors
  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors
  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors
  • Easy use series dual channel output flush-mounted PIR Occupancy Switches Occupancy detectors and motion detectors
Tempat asal Cina
Nama merek Merrytek
Sertifikasi CE
Nomor model MSA246S IR A2
Kuantitas min Order 100 buah
Harga Dapat dinegosiasikan
Kemasan rincian Kotak putih + tag kotak putih + Papan berdinding papan + Karton (K = A)
Waktu pengiriman 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah:
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 10,000pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan Masukan 100-240VAC Arus kerja 20mA max.
Konsumsi Daya ≤0,5W Fungsi Fungsi ON/OFF+ keluaran kontak kering
Tersedia Detektor hunian dan detektor gerak Tinggi pemasangan 2.5-4m
Instalasi Pemasangan flush Ukuran potong Φ65mm
Menyoroti

Sakelar pendudukan PIR saluran ganda

,

Detektor gerak rata

,

Sensor pendudukan PIR dengan keluaran ganda
Tinggalkan pesan
Deskripsi Produk
Sakelar Pendeteksi Pendudukan PIR Output Saluran Ganda Seri Penggunaan Mudah
Detektor pendudukan dan detektor gerakan PIR kelas profesional dengan kemampuan output saluran ganda untuk aplikasi industri dan komersial.
Fitur Utama
  • Teknologi deteksi gerakan PIR
  • Output saluran ganda dengan fungsi ON/OFF atau output kontak kering
  • Mode kerja ambang batas siang hari dengan fungsi pembelajaran
  • Area deteksi, waktu tahan, dan ambang batas siang hari yang dapat disesuaikan melalui kendali jarak jauh atau potensiometer
  • Jangkauan deteksi maksimum: diameter 10-14m
  • Terminal dorong untuk kontrol beban manual
  • Mode operasi sepenuhnya otomatis atau semi-otomatis
  • Sinkronisasi beberapa sensor melalui kabel terminal S paralel
  • Mode IQ canggih untuk pengoperasian cerdas
Spesifikasi Teknis
Parameter Input/Output
Tegangan Input 100-240V AC
Tegangan Terukur 230V AC
Konsumsi Daya Maks. 20mA
Sinyal Output ≤0.5W @230V DC
Mode Kerja ON/OFF + Kontak Kering
Perlindungan Lonjakan 2KV(L/N, EN61000-4-5)
Kapasitas Lonjakan 30A (50% Ipeak, twidth=500us, beban penuh 230Vac, cold start)
Kapasitas Beban Saluran satu: 1200W resistif atau 600W induktif; Saluran dua: kontak kering, maks. 5A 24Vdc
Parameter Sensor
Fungsi Deteksi Gerakan PIR + Sensor Cahaya Siang Hari
Area Deteksi 100%/75%/50%/25% (dapat disesuaikan)
Waktu Tahan Saluran satu: 5s/30s/1mnt/5mnt/10mnt/30mnt
Saluran dua: Uji 2s/30s/1mnt/3mnt/5mnt/10mnt/20mnt/30mnt
Sensor Cahaya Siang Hari 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Nonaktif
Jangkauan Deteksi 5-6m tangensial pada ketinggian pemasangan 3m
Ketinggian Pemasangan 2.5-4m (umum: 3m)
Dimensi & Fungsi
Sakelar Pendudukan PIR Rata Ganda Saluran Ganda Seri Penggunaan Mudah Detektor Pendudukan dan Detektor Gerak 0 Sakelar Pendudukan PIR Rata Ganda Saluran Ganda Seri Penggunaan Mudah Detektor Pendudukan dan Detektor Gerak 1
Diagram Pengkabelan
Sakelar Pendudukan PIR Rata Ganda Saluran Ganda Seri Penggunaan Mudah Detektor Pendudukan dan Detektor Gerak 2
Catatan Pengkabelan Penting:
  • LN adalah terminal input AC, L'N adalah terminal output AC - pastikan urutan pengkabelan yang benar
  • Batasan output sensor tunggal: beban resistif ≤1200W, beban kapasitif ≤800W
  • Untuk beberapa beban, gunakan kontaktor AC atau relai solid-state untuk mencegah kerusakan sensor
  • Port sinkronisasi S TIDAK boleh dihubungkan ke saluran N (kabel netral)
Sakelar Pendudukan PIR Rata Ganda Saluran Ganda Seri Penggunaan Mudah Detektor Pendudukan dan Detektor Gerak 3
Inisialisasi & Pengaturan Default

Saat dihidupkan, indikator sensor menyala selama 35 detik untuk inisialisasi. Setelah periode ini, parameter sensor dapat dikonfigurasi melalui potensiometer atau kendali jarak jauh.

Pengaturan Default Pabrik:
Area Deteksi: 100% | Waktu Tahan: 2s | Sensor Cahaya Siang Hari: Nonaktif | Prioritas Cahaya Siang Hari: Nonaktif | Indikator LED: HIDUP

Pola Radiasi Deteksi
Sakelar Pendudukan PIR Rata Ganda Saluran Ganda Seri Penggunaan Mudah Detektor Pendudukan dan Detektor Gerak 4
Pengaturan Potensiometer
Area Deteksi
Gigi Persentase
1 25%
2 50%
3 75%
4 100%
Sakelar Pendudukan PIR Rata Ganda Saluran Ganda Seri Penggunaan Mudah Detektor Pendudukan dan Detektor Gerak 5
Waktu Tahan
Gigi Waktu Tahan
1 Uji 2s
2 30s
3 1mnt
4 5mnt
5 10mnt
6 30mnt
7 Mode Pulsa
8 Mode IQ
Sakelar Pendudukan PIR Rata Ganda Saluran Ganda Seri Penggunaan Mudah Detektor Pendudukan dan Detektor Gerak 6
Ambang Batas Cahaya Siang Hari
Gigi Nilai Ambang Batas
1 5lux
2 15lux
3 30lux
4 50lux
5 100lux
6 150lux
7 Nonaktif
Sakelar Pendudukan PIR Rata Ganda Saluran Ganda Seri Penggunaan Mudah Detektor Pendudukan dan Detektor Gerak 7
Kendali Jarak Jauh MH10
Sakelar Pendudukan PIR Rata Ganda Saluran Ganda Seri Penggunaan Mudah Detektor Pendudukan dan Detektor Gerak 8
Tindakan Pencegahan Aplikasi
  • Pemasangan harus dilakukan oleh teknisi listrik yang berkualifikasi dengan daya terputus
  • Ketinggian pemasangan optimal: 3m - tidak cocok untuk penggunaan di luar ruangan
  • Hindari lokasi dengan perubahan suhu/aliran udara untuk mencegah pemicuan palsu
  • Pastikan jangkauan deteksi tidak terhalang oleh furnitur, layar, atau tanaman
  • Tidak ada benda reflektif yang boleh langsung di depan sensor
  • Jaga jarak minimal 2m dari sumber radiasi elektromagnetik (router Wi-Fi, kamera, dll.)
  • Jarak penginderaan dapat bervariasi berdasarkan ketinggian pemasangan dan suhu sekitar
Penafian

Karena kompleksitas teknologi produk dan perbedaan lingkungan aplikasi, akurasi lengkap tidak dapat dijamin. Spesifikasi hanya untuk referensi. Kami berhak untuk memodifikasi spesifikasi produk tanpa pemberitahuan dan tidak membuat komitmen atau jaminan hukum.

Untuk informasi lebih lanjut, silakan hubungi perwakilan penjualan kami untuk spesifikasi terperinci.
