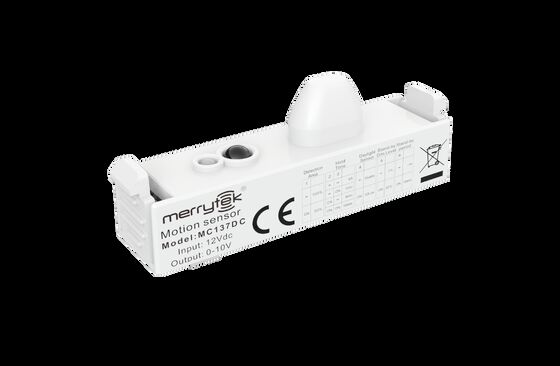

Lampu Tri-proof Dimmable Sensor, Cangkang Strip Panjang, Desain Antena Miniatur, Tanpa Bayangan MC137D C/D

  • Tri-proof Light Dimmable Sensor, Long Strip Shell, Miniature Antenna Design, No Shading MC137D C/D
Tempat asal Shenzhen, Tiongkok
Nama merek Merrytek
Sertifikasi CE
Nomor model MC137D C & MC137D D
Kuantitas min Order 100 buah
Harga Dapat dinegosiasikan
Kemasan rincian Kantong gelembung + partisi + kotak luar (K=A)
Waktu pengiriman 1, Sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, Pesanan massal:
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 10.000 buah/bulan
Detail produk
Tegangan terukur 12±1VDC Tegangan riak < 100mVp-p
Frekuensi Kerja 5.8GHz ±75MHz, pita ISM Ketinggian Instalasi 3m ( Maks 5m )
Suhu kerja Bawaan: -25~60℃ Seumur hidup 5 tahun garansi@ta
Menyoroti

sensor gerak dimmable lampu triple-proof

,

lampu strip panjang shell triple-proof

,

lampu sensor antena miniatur
Tinggalkan pesan
Deskripsi Produk
Lampu Tri-proof Dimmable Sensor dengan Desain Antena Mini
Fitur Produk
  • Antena Dipole Kopling Mini yang Dipatenkan
  • Casing strip panjang dengan desain antena mini, menghilangkan masalah bayangan
  • Output daya RF ultra-rendah, aman untuk kesehatan manusia
  • Remote control dan sakelar DIP untuk menyesuaikan parameter penginderaan
  • Lobus samping rendah dengan kemampuan adaptasi tinggi terhadap lingkungan logam
  • Tidak terpengaruh oleh suhu, kelembaban, kebisingan, aliran udara, debu, dan kondisi cahaya
Parameter Teknis
Spesifikasi Input
Tegangan Terukur12 ± 1VDC
Arus KerjaMC137D C: 20±2mA | MC137D D: 16±2mA
Tegangan Riak< 100mVp-p
Spesifikasi Output
Sinyal OutputMC137D C: sinyal peredupan 0-10VDC | MC137D D: sinyal peredupan PWM
Sensor Cahaya Siang
Sensor Cahaya SiangPrioritas Cahaya Siang
Parameter Penginderaan
Frekuensi Kerja5.8GHz ±75MHz, pita ISM
Daya TransmitMaks. 1mW.
Rentang Deteksi (Radius)Pemasangan langit-langit setinggi 3m: r≥4m@0.3m/s, r≥2.5m@1m/s
Pemasangan horizontal setinggi 2m: r≥8m@0.3m/s, r≥4m@1m/s
Tinggi Pemasangan3m (Maks. 5m)
Spesifikasi Lingkungan
Suhu KerjaBawaan: -25~60℃
Suhu Penyimpanan-40℃…80℃, kelembaban ≤85% (non-kondensasi)
Standar Sertifikasi
BersertifikatCE, RED (Tertunda)
Persyaratan LingkunganMematuhi persyaratan RoHS 2.0, Reach
Rating IPIP20
Spesifikasi Lainnya
Pengkabelanterminal 3pin 2.0mm
Persyaratan PemasanganPemasangan bawaan
Persyaratan PengemasanTas gelembung + partisi + kotak luar (K=A)
Berat Bersih10±2g
Masa PakaiGaransi 5 Tahun
Pemilihan Model
MC137D CMC137D D
sinyal peredupan 0-10VDCsinyal peredupan PWM
Prioritas Cahaya Siang
Deskripsi Fungsi
FungsiMC137D C, MC137D D
Fungsi ON/OFFTIDAK ADA
Fungsi Peredupan Dua LangkahTIDAK ADA
Fungsi Peredupan Tiga LangkahPeriode Siaga diatur ke "5menit/10menit/30menit"
Pemanenan Cahaya SiangTIDAK ADA
Prioritas Cahaya SiangPeriode Siaga diatur ke "+∞"
Diagram Teknis
Direkomendasikan untuk digunakan pada lampu langit-langit
Dimensi
Product dimensions diagram showing detailed measurements
Diagram Pengkabelan & Diagram Fungsi
Wiring diagram and functional schematic showing electrical connections
Diagram Pemasangan
Installation diagram showing proper mounting procedures
Pemberitahuan Pemasangan: Saat memasang, harap perhatikan jarak antara antena gelombang mikro dan papan lampu.
Pengaturan Sakelar DIP
FungsiArea DeteksiWaktu TahanSensor Cahaya SiangTingkat Peredupan SiagaPeriode Siaga
Kode Dial123456
Ⅰ-100%--5s-Nonaktifkan5Lux/15Lux/30Lux/50Lux100-150Lux-0%-+∞
ⅡAKTIF50%-AKTIF1menitAKTIF30Lux100Lux200LuxAKTIF20%AKTIF15menit
Ⅲ  AKTIF-3menit  150Lux300Lux
Ⅳ  AKTIFAKTIF10menit
Instruksi Remote Control
Inisialisasi: Sensor akan menyalakan lampu dengan kecerahan 100% untuk pertama kalinya, dan mematikannya setelah 10 detik. Selama periode inisialisasi, sensor tidak dapat mendeteksi gerakan.
Pengaturan Default: Sensitivitas: 100% | Waktu tahan: 5s | Sensor Cahaya Siang: Nonaktifkan | Periode siaga: 15menit | Tingkat peredupan siaga: 0%
Panduan Aplikasi
  • Sensor harus dipasang oleh teknisi listrik profesional. Harap matikan daya sebelum memasang, mengkabel, mengubah pengaturan sakelar dial, dll.
  • Jarak penginderaan terkait dengan faktor-faktor seperti kecepatan gerakan objek bergerak, ukuran objek bergerak, ketinggian pemasangan, sudut pemasangan, apakah lingkungan pemasangan terbuka, dan bahan reflektor.
  • Ketika sensor gelombang mikro dipasang di dinding, jarak deteksi akan sangat meningkat dibandingkan dengan yang dipasang di langit-langit. Jika Anda menggunakan metode pemasangan dinding, harap kurangi sensitivitas untuk digunakan atau hubungi perusahaan kami untuk mengonfirmasi pengaturan penggunaan.
  • Parameter sensor mungkin perlu dikonfigurasi ulang di lingkungan pemasangan yang berbeda.
  • Sensor ini hanya untuk penggunaan di dalam ruangan, angin dan hujan di luar ruangan, dan objek bergerak di sekitarnya akan menyebabkan pemicuan palsu.
  • Ketinggian pemasangan produk sensor tidak boleh melebihi 6 meter, dan ketinggian optimal adalah 3 meter; jarak antara kedua sensor harus lebih dari 3 meter.
  • Ketika sensor dipasang di lampu logam, di permukaan reflektif logam, atau di lingkungan tertutup yang sempit, gelombang mikro akan dipantulkan berkali-kali dan menyebabkan pemicuan palsu.
  • Harap pastikan tidak ada sinyal bergerak seperti kipas, motor DC, pipa saluran pembuangan, ventilasi udara, dll. di sekitar sensor.
  • Gelombang mikro tidak dapat menembus logam, hindari pemasangan di lampu logam tertutup atau semi-tertutup, dan tidak boleh ada logam atau kaca yang menghalangi produk.
  • Catu daya yang diatur DC dengan tegangan output stabil dan koefisien riak rendah harus digunakan. Riak catu daya harus kurang dari 100mV; arus beban harus lebih besar dari 25mA.
  • Spesifikasi dan parameter produk dapat dioptimalkan tanpa pemberitahuan sebelumnya.
