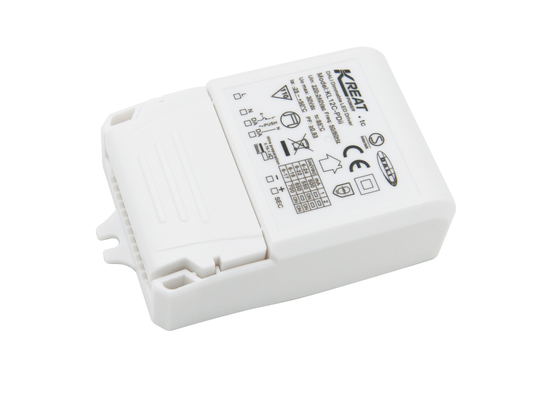

12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method

  • 12W Constant Current Dali LED Dimmable LED Driver with Primary PUSH Dimming Control Method
Tempat asal Shenzhen, Cina
Nama merek KREATPOWER
Sertifikasi ENEC, CB, CE
Nomor model KL12C-PDii
Kuantitas min Order 100 pcs
Harga Negotiable
Kemasan rincian Instruksi + papan tulis + karton luar ((K=A)
Waktu pengiriman <i>1, Sample and small order: Within 5 working days after receiving your payment.</i> <b>1, Sampel d
Syarat-syarat pembayaran T/T
Menyediakan kemampuan 20.000 pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan operasi 198-264VAC 50Hz /60Hz Tenaga Siaga ≤ 0,5W ((@230Vac ketika PUSH atau DALI dimatikan)
Modus operasi Arus konstan Jenis Beban LED
Metode kontrol Peredupan PUSH primer, peredupan DALI Suhu operasi -25℃~50℃ Kelembapan: 85% (Non-kondensasi)
Peringkat IP IP20 Jaminan 5 tahun garansi @Ta penuh beban
Cahaya Tinggi

12W Dali Dimmable LED Driver

,

Pengemudi LED Dali yang dapat dimming dengan arus konstan

,

Dali Dimmable LED Driver
Tinggalkan pesan
Deskripsi Produk

12W arus konstan Dali LED Dimmable LED Driver



[Fitur produk]

  • Bebas berkedip untuk seluruh kisaran redup
  • Kekuatan standby di bawah 0,5W
  • Dimming utama dengan tombol tekan
  • Antarmuka DALI terintegrasi DT6
  • Perlindungan: sirkuit pendek / suhu tinggi / tegangan tinggi
  • Arus derating untuk suhu sekitar yang lebih tinggi
  • Tekan dim dengan fungsi memori
  • Jaminan 5 tahun



[Parameter]

Input Seri mikro KL12C-PDii
Tegangan Operasi 198-264Vac 50Hz /60Hz
Tegangan Masuk Nominal 220-240Vac 50Hz /60Hz
Jangkauan tegangan input DC 200-240Vdc
Input Current 0.08A Max.
Input Inrush Current (Arus Masuk) < 15A (Lamparan pulsa setengah arus100μs) @230Vac
Faktor daya ((@230V100% beban) ≥ 0,93C
Total distorsi harmonik Tipikal: 18% (@230Vac, 100% beban)
Daya standby ≤0,5W (@230Vac ketika PUSH atau DALI dimatikan)
Efisiensi ((@230Vac, 100% beban) 83%
Metode Pengkabelan 0.75-1.5mm2

Pemutus sirkuit otomatis



 KL12C-PDii (Hitung arus dalam kawat)
jenis C10 C13 C16 C20 C25
Nomor 70 80 105 130 160
jenis B10 B13 B16 B20 B25
Nomor 40 50 65 85 100
Output Modus operasi Arus konstan
Jenis beban LED
Persyaratan Ripple (Flicker atau Flicker-Free) Nilai berkedip: kurang dari 2% untuk seluruh rentang dimming
Waktu memulai <1s (@230Vac,)
Tegangan keluaran tanpa beban 30V DC Max.
Kisaran tegangan output beban 3-24V DC
Kekuatan output beban penuh 12W
Listrik output beban

350mA ((3-24)

500mA ((3-24)

550mA ((3-22)

700mA ((3-17)
Konstan arus / tegangan Keakuratan Keakuratan arus konstan ± 5%
Metode kabel Push terminal, garis silang kawat:0.75-1.5mm2
Metode Kontrol Dimming PUSH utama Dimming PUSH utama (Max.lead length:20M)
DALI Dimming DALI dimming (Max.lead length:300M)
PengecualianProtasiRperlengkapan Output atas suhu
perlindungan		 Ya, tanpa fungsi pemulihan diri (bisa ditanyakan)
Perlindungan sirkuit pendek output Ya, tanpa fungsi pemulihan diri (bisa ditanyakan)

Mengoperasikan

Lingkungan

 Suhu operasi/kelembaban -25°C~50°C Kelembaban:85% (Tidak kondensasi)
Suhu penyimpanan/kelembaban -40°C~80°C, Kelembaban: 10%~95%
Max. case temp ((Tc) 85°C

Keamanan & EMC

 Standar EMC EN55015 EN61547 EN61000-3-2
Standar protokol DALI IEC62386-102, IEC62386-207 DT6
Standar keselamatan EN61347-1 EN61347-2-13
Sertifikasi ENEC CB CE
Tahan tegangan 3750Vac, 5mA, 60s (Input L N - Output SEC )
lainnya Tingkat perlindungan IP20
Jenis perlindungan Kelas II
Jenis Instalasi Instalasi independen
Dengan crimping 88*52*25,5mm 116*40.5*22mm 136*42.5*24mm
Fungsi memori blackout Ya, memori pemadaman PUSH
PUSH dimming sinkronisasi 20 unit maksimal.
Persyaratan kemasan Instruksi + papan tulis + karton luar ((K=A)
Berat badan 105g
Kehidupan desain 10 tahun (@ Ta-15 °C)
Jaminan 5 tahun garansi @Ta penuh beban
Catatan: Semua parameter diuji pada tegangan input 230Vac dan lingkungan 25 derajat kecuali ditentukan.


[Dimensi (Unit:mm)]
12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 012W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 112W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 2



[Diagram kabel]

Gambar ADALIRendahMing

12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 3



Angka.BTekan DimMing

12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 4



[Pengurangan]

12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 5



[Dkurva imming]

12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 6



[Pengaturan gir saat ini]

KL12C-PDii

Pengaturan gir saat ini

 1 2
350mA ((3-40V) 12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 7 12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 8
500mA ((3-40V) 12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 9 12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 10
550mA ((3-38V) 12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 11 12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 12
700mA ((3-36V) 12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 13 12W Constant Current Dali LED Dimmable LED Driver dengan PUSH Primary Dimming Control Method 14



[ON/OFF & Deskripsi Operasi Dimming]

A. Tekan tombol PUSH singkat (waktu penekan singkat 0.1S-1S), driver LED akan menyala atau mati.

B. Dimming: Tekan dan tahan tombol PUSH (1S-8S), driver LED dapat mencapai dimming, brightening atau dimming, kisaran dimming adalah 2-100%.

C. Memori: PUSH dimming memiliki fungsi memori dimming.

D. Sinkronisasi dimming: Daya yang terhubung ke switch PUSH yang sama dapat disinkronkan dengan menekan dan menahan switch PUSH selama lebih dari 15S

E. DALI dimming mode: Hubungkan catu daya ke sistem DALI, dan dapat dimmed oleh host DALI.



[Perhatian]

1) String LED harus dihubungkan ke beban sebelum menyalakan daya masukan, jika tidak, string LED dapat rusak.

2) Setelah input drive LED dimatikan, akan ada tegangan residu pada output, yang dapat dipertahankan selama sekitar 3 menit.
