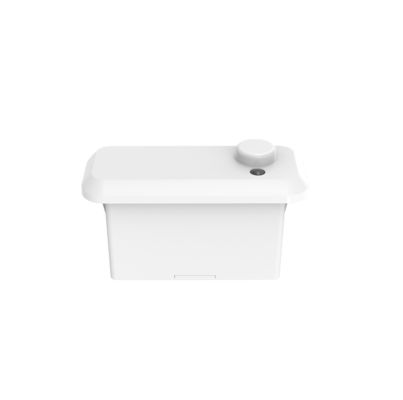

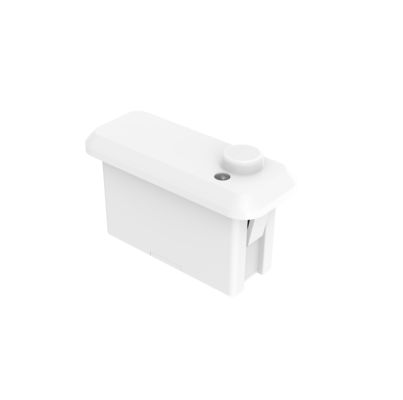

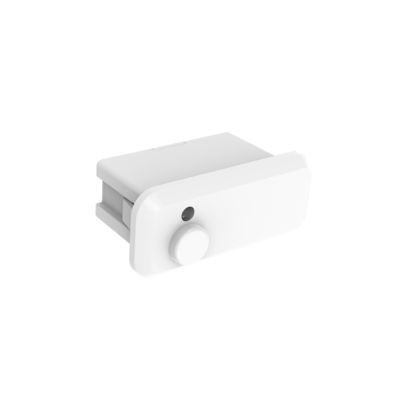

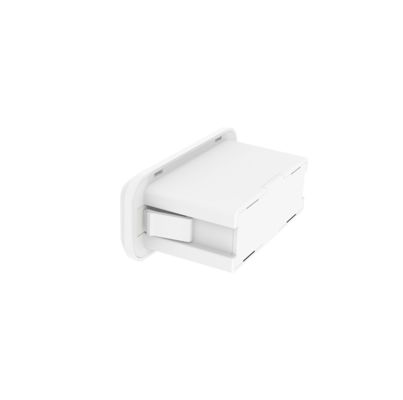

Sensor Microwave Jaringan Nirkabel RF 2.4G untuk Panel dan Lampu Linear dengan Fungsi Pengumpulan Cahaya Alami

[Fitur produk]

• Sensor kehadiran instalasi bawaan, antarmuka zhaga20 standar
• Mengadopsi teknologi antena microwave paten 24GHz, mendukung 4m maksimum. ketinggian instalasi
• Dengan teknologi RF Jerman, 5 tahun garansi produk
• Fungsi sensor gerak, gerak kecil, dan sinar siang
• Berlaku untuk kamar mandi, ruang tamu, dapur dan lingkungan lain di mana gerakan, deteksi gerakan kecil diperlukan
• Mengelompokkan jaringan dengan nirkabel 2.4G, tidak perlu pasangan atau gateway.
• Output 0-10V dim atau PWM dim, 2-step/3-step dim.
• Semua parameter sensor dapat diatur dengan remote control.

[Parameter]

[Deskripsi fungsi]

[Diagram]

• Dimensi (unit: mm)

• Fungsi

• Kabel

• Instruksi pemasangan

[Rentang deteksi]

Usulansinyal          Kecilsinyal gerak

Kehadiran manusia:mendeteksi tubuh manusia di daerah deteksi untuk melakukanbesarsinyal gerak(berjalan)untuk memicu induksidanoutput tingkat tinggi (seperti lampu kontrol on dan off), dan kemudian mendeteksiGerakan kecilsinyal (tubuh bersandar ke depan, ke belakang, memiringkan anggota tubuh, menggelengkan kepala, mengetik, bermain ponsel dan lainnya)Motif kecil.)adengan deteksi tanda vital pernapasan manusia yang disebabkan oleh rongga perut, ekspansi dadadlluntuk mempertahankan tingkat output yang tinggi (sepertislampu kontrolsselalu menyala)

Kehadiran manusia: tidak ada sinyal yang terdeteksi di area deteksi dan output rendah (lampu kontrol dimatikan)

[Remote]MH15

MH17

[Inisialisasi]

Setelah menyalakan, sensor secara otomatis menyalakan cahaya pada kecerahan 100% dan memeriksa diri untuk 45s-60s.Ini memasuki mode sensing setelah initialization, dan selama itu, lampu mempertahankan 100% kecerahan.

[Pengaturan default]

Sensitivitas: 100%, Waktu tunggu: 5 s, Sensor cahaya siang hari: Matikan, Periode tunggu: 0 s, Tingkat redup tunggu: 20%

[Pemberitahuan Aplikasi]

AkuSensor harus dipasang oleh seorang ahli listrik profesional. Silakan matikan listrik sebelum memasang, kabel, mengubah konfigurasi.

AkuProduk memiliki kemampuan penetrasi yang baik ke plastik, kayu, dll, tetapi antena modul gelombang mikro tidak harus memiliki aksesori logam atau cangkang logam, cangkang kaca, dll.di depan langsung atau di dekatnya,Jika tidak, itu akan mempengaruhi transmisi dan penerimaan antena..

AkuJarak sensasi akan dipengaruhi oleh ketinggian instalasi, ukuran benda yang akan dideteksi, kecepatan gerakan, dampak lingkungan instalasi,dan jarak sensing di arah yang berbeda akan memiliki tingkat tertentu dari variabilitas.

AkuBatas cahaya siang hari adalah di lingkungan cerah, tidak ada bayangan, dan kondisi refleksi cahaya lingkungan yang difus.nilai cahaya siang yang terdeteksi oleh sensor cahaya mungkin berbeda.

AkuJarak instalasi produk dianjurkan lebih dari 1,5 m; jarak instalasi antara produk dan router harus lebih dari 1,5 m,agar tidak menyebabkan gangguan pada operasi normal dari sensor gelombang mikro.

AkuPesawat pemasangan produk (misalnya substrat aluminium, papan PCB) harus berada pada perbedaan ketinggian tertentu dari bidang antena modul gelombang mikro,dan bidang antena modul gelombang mikro harus lebih tinggi dari bidang terdekat lebih dari 5 mm untuk mencapai efek deteksi terbaik.

AkuSumber daya DC yang diatur dengan tegangan output yang stabil, arus rendah dan koefisien riak harus digunakan, riak sumber daya harus kurang dari 50mV,dan arus beban minimum dari catu daya harus lebih dari 120mA, dan juga dianjurkan untuk mengatur kondensator elektrolitik tidak kurang dari 100uF di terminal VCC catu daya masukan.

AkuPemasangan produk sejauh mungkin dari peralatan logam besar, pipa, ventilasi AC, ventilasi knalpot, mesin asap dan adegan lainnya,sehingga untuk menghindari getaran peralatan mempengaruhi efek deteksi.

AkuModul gelombang mikro harus menghindari dekat dengan catu daya AC drive, jauh dari jembatan pengoreksi catu daya drive, trafo, tabung switch dan perangkat bertenaga tinggi lainnya,untuk menghindari gangguan sinyal frekuensi tinggi pada operasi normal modul gelombang mikro.

AkuDesain produk: permukaan antena modul gelombang mikro dan sirkuit terdekatnya untuk menghindari aliran arus besar, menghindari trafo atau komponen frekuensi tinggi di dekatnya,jarak harus lebih dari 10mm sejauh mungkin.

AkuKetika kabel, sisi antena dan sisi komponen di bagian belakang produk tidak harus ditutupi kabel atau memiliki arus besar mengalir melalui,agar tidak mempengaruhi operasi normal sensor.

AkuBagian depan produk dan dekatnya tidak dapat dilengkapi dengan aksesori logam atau blok kaca, sehingga tidak mempengaruhi operasi normal sensor,sementara ketebalan plastik sejauh mungkin untuk memilih kurang dari 1mm, terlalu tebal akan mempengaruhi deteksi modul gelombang mikro dan arah; pesawat antena gelombang mikro dan jarak cangkang harus lebih besar dari 3,2 mm

AkuPermukaan antena produk dan pesawat logam (substrat aluminium, cangkang besi) harus memiliki perbedaan tinggi tertentu, jarak yang direkomendasikan lebih dari 0,5 mm.

Ketika struktur produk, mode pasokan listrik / sirkuit, penutup depan antena sensor, dll berubah, tolong beri tahu produsen sensor untuk mengkonfirmasi, sehingga tidak menyebabkan produk bekerja tidak benar.Jika tidak, produsen tidak bertanggung jawab atas kelainan tersebut.
