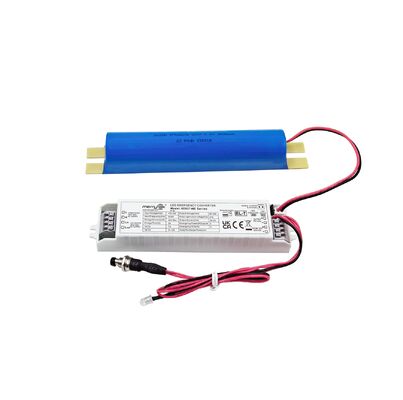

Pak Darurat LED 5W dengan durasi 3 jam dan tombol uji manual untuk garansi 5 tahun

  • 5W LED Emergency Pack with 3 hours duration and manual test button for 5 years warranty
Tempat asal Cina
Nama merek Merrytek
Sertifikasi CE, UKCA, UN38.3, MSDS
Nomor model KE027-05AM180HE
Kuantitas min Order 100
Harga Dapat dinegosiasikan
Kemasan rincian Dikemas dalam tas gelembung terlebih dahulu, lalu diperkuat dengan karton untuk kemasan luar
Waktu pengiriman 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah:
Syarat-syarat pembayaran T/T atau Western Union
Menyediakan kemampuan 10,000pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Nilai Tegangan Masukan 220-240Vac 50Hz /60Hz Kekuatan darurat 5W (dapat disesuaikan)
Waktu Darurat 180 menit (Dapat disesuaikan) Jaminan 5 tahun
Tegangan output beban 80-200Vdc Suhu kerja 0 ℃ ~ 50 ℃
Peringkat IP IP20 Jenis baterai LIFEPO4 6.4V 3600mAh
Tinggalkan pesan
Deskripsi Produk

Pak Darurat LED 5W dengan durasi 3 jam dan tombol uji manual untuk garansi 5 tahun





1. Deskripsi



1) Catu daya darurat LED keluaran konstan dengan rentang tegangan keluaran yang luas.
2) Sakelar relai masukan.
3) Keamanan tinggi, kinerja tinggi, baterai LifePO4 tahan lama.
4) Dengan manajemen baterai.

5) Uji manual dan pemilihan uji otomatis.





2. Parameter

Bagian Pengisian Daya

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

Tegangan masukan terukur

220-240Vac  50Hz/60Hz

Arus masukan terukur

0.06A Maks. @230Vac

Arus masuk masukan

10A(Tlebar=100us 50% Ipeak )@230Vac(Mulai dingin pada beban penuh )

Faktor daya

≥0.5@230Vac

Daya masukan

<4W@230Vac

Arus pengisian baterai

250mA

250mA

350mA

350mA

Waktu pengisian baterai

24 jam Maks.

Bagian Darurat

Mode operasi

Mode darurat

Jenis beban

LED

Daya darurat

2W

2.5W

4W

5W

Waktu darurat

3 jam

Arus keluaran beban

25-10mA

31-12mA

50-20mA

65-25mA

Tegangan keluaran beban

80-200Vdc

Baterai

LifePO4 (Kapasitas baterai memenuhi waktu darurat pada 25℃)

6.4V 1.8Ah

6.4V 1.8Ah

6.4V 3.6Ah

6.4V 3.6Ah

Garansi baterai

Garansi 5 tahun @5~60℃.

Persyaratan Driver Pengecualian

Arus lonjakan

8A

Arus masukan

3A Maks.

Arus keluaran

2A Maks.

Indikasi LED
(Uji manual)

Pengisian daya

Lampu hijau

Kesalahan

Lampu hijau mati

Uji Fungsi Darurat

Uji manual

Default

Uji otomatis

Dapat diatur

Pengujian Otomatis

Kesalahan/uji / Status

Alasan

Status Indikator Pengisian Daya

Baterai terisi penuh dan beroperasi

Penggunaan harian standar




hijau solid

Pengisian Baterai

Pengisian Awal/Pengisian Ulang Baterai





Hijau berkedip 1 detik menyala 1 detik mati

Uji Otomatis 3 Jam (setiap 12 bulan)

Uji mandiri berkala





Hijau Berkedip 3 detik menyala 1 detik mati

Uji Otomatis 5 Menit (setiap 30 hari)

Uji mandiri berkala





Hijau Berkedip 3 detik menyala 3 detik mati

Kesalahan uji durasi

Uji otomatis gagal





Merah Berkedip 0.5 detik menyala 0.5 detik mati

Kesalahan LED

Tidak terpasang atau rusak/rusak








Merah Berkedip 2 detik menyala – 2 detik mati

Baterai Terputus/Rusak

Tidak terpasang atau rusak/rusak




merah solid

Perlindungan darurat

Perlindungan pengisian daya berlebih/pengosongan dalam baterai

Ya

Perlindungan tegangan lebih keluaran

Ya

Perlindungan kelebihan beban keluaran

Ya

Perlindungan hubung singkat keluaran

Ya

Operasi

Lingkungan

Suhu/kelembapan pengoperasian

0℃…+50℃,kelembaban:20%-75%(tanpa kondensasi)

Suhu/kelembapan penyimpanan

-5℃-35℃

Suhu Maks. Casing (Tc)

75℃

Keamanan

& EMC



Tegangan tahan

3000Vac 5mA 60s (Masukan “L N” – keluaran “SEC+ SEC-)

Standar keselamatan

EN61347-1, 60598-2-22, 61347-2-7, 62034

Standar EMC

EN55015, EN61000-3-2, EN61000-3-3

Standar baterai

UN38.3

Persyaratan perlindungan lingkungan

Sesuai dengan RoHS

Sertifikasi

CE

Lainnya

Masukan/keluaran(terminal/kabel) spesifikasi

Tekan terminal, kawat diameter: 0.5- 0.75 mm2

Peringkat IP

IP20

Jenis perlindungan

Kelas 2

Jenis instalasi

Instalasi built-in

Dimensi instalasi

146*30*22.5mm

Persyaratan pengemasan

Kotak putih+Instruksi manual+papan klap+karton luar(K=A)

Berat

75g (driver)

Masa pakai

5 Tahun @Ta

Catatan:

Semua parameter diuji pada tegangan masukan 230VAC, suhu lingkungan 25℃, kecuali ditentukan lain.

3. Dimensi (Satuan: mm)

Pak Darurat LED 5W dengan durasi 3 jam dan tombol uji manual untuk garansi 5 tahun 0

Pak Darurat LED 5W dengan durasi 3 jam dan tombol uji manual untuk garansi 5 tahun 1

Pak Darurat LED 5W dengan durasi 3 jam dan tombol uji manual untuk garansi 5 tahun 2

Pak Darurat LED 5W dengan durasi 3 jam dan tombol uji manual untuk garansi 5 tahun 3





4. Diagram Pengkabelan



Pak Darurat LED 5W dengan durasi 3 jam dan tombol uji manual untuk garansi 5 tahun 4

ATAU

Pak Darurat LED 5W dengan durasi 3 jam dan tombol uji manual untuk garansi 5 tahun 5

5. Sakelar Uji Manual dan Uji Otomatis

Pak Darurat LED 5W dengan durasi 3 jam dan tombol uji manual untuk garansi 5 tahun 6

6. Persiapan Kawat

Pak Darurat LED 5W dengan durasi 3 jam dan tombol uji manual untuk garansi 5 tahun 7

  • Jenis kawat padat atau terdampar: 0.5 -0.75 mm2
  • Untuk mengakses atau melepas kabel dari terminal, gunakan obeng untuk menekan tombol ke bawah



7. Instruksi Uji Manual & Operasi

1) Sebelum pemasangan, atur Pin pendek: Uji Manual.

2) Hubungkan kabel sesuai dengan diagram pengkabelan.

3) L, N menyala, Nyalakan S1. Kemudian lampu beban menyala, lampu indikator driver darurat akan berubah menjadi hijau, catu daya darurat akan mengisi daya secara normal. Matikan Sakelar S1, dan lampu beban mati.

4) Simulasi Darurat: Nyalakan, lampu beban menyala, tekan sakelar (SAKLAR UJI), lalu beralih ke mode darurat, lampu indikator driver darurat akan padam. Lepaskan sakelar (SAKLAR UJI), kemudian lampu diberi daya oleh driver LED, dan lampu indikator akan menyala.



8. Uji Otomatis & Instruksi Operasi

1) Sebelum pemasangan, atur pin terbuka untuk uji otomatis.

2) Hubungkan kabel sesuai dengan diagram pengkabelan.

3) L, N menyala, mulai jam, dan uji mandiri berkala. Untuk mengganti baterai, matikan catu daya, dan Atur ulang waktu.



9. Pemberitahuan Aplikasi Baterai

1) Baterai harus diisi ulang dan dikosongkan setiap enam bulan dalam kondisi penggunaan normal.

2) Jangan sambungkan ke sirkuit saat baterai tidak digunakan untuk mencegah pengosongan berlebih baterai karena konsumsi sendiri papan sirkuit.

3) Harap jauhkan baterai dari sumber panas saat memasang dan menggunakannya, dan hanya izinkan untuk digunakan dalam rentang suhu kerja tertentu.

4) Baterai harus disimpan di lingkungan yang sejuk dan kering.

5) Setelah penyimpanan dalam waktu yang lama, baterai di-siklus setiap 12 bulan sesuai kebutuhan.

6) Daya AC mati, dan jam berlangsung selama 7 hari. Nyalakan dan atur ulang waktu. Untuk mengganti baterai, matikan catu daya, dan Atur ulang waktu.
