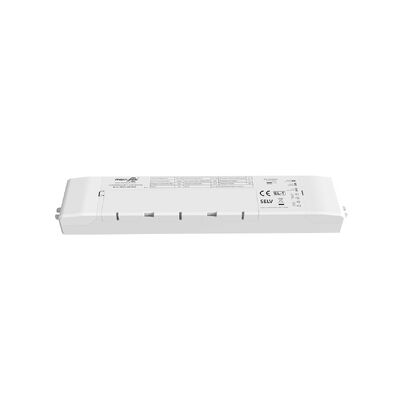

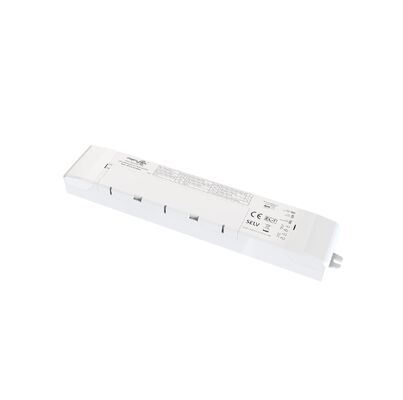

Paket darurat 3W Standar dan Self Test dengan durasi 3 jam dan garansi 5 tahun

  • 3W Standard and Self Test emergency packs with 3 hours duration and 5 years warranty
  • 3W Standard and Self Test emergency packs with 3 hours duration and 5 years warranty
Tempat asal Cina
Nama merek Merrytek
Sertifikasi CE, UKCA, UN38.3, MSDS
Nomor model KE036-03AM180HB
Kuantitas min Order 100
Harga Dapat dinegosiasikan
Kemasan rincian Dikemas dalam tas gelembung terlebih dahulu, lalu diperkuat dengan karton untuk kemasan luar
Waktu pengiriman 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah:
Syarat-syarat pembayaran T/T atau Western Union
Menyediakan kemampuan 10,000pcs per bulan
Detail produk
Nilai Tegangan Masukan 220-240Vac 50Hz /60Hz Kekuatan darurat 3W (dapat disesuaikan)
Waktu Darurat 180 menit (Dapat disesuaikan) Jaminan 5 tahun
Tegangan output beban 10-60Vdc Suhu kerja 0 ℃ ~ 50 ℃
Peringkat IP IP20 Jenis baterai LifePO4 6.4V 1800mAh
Menyoroti

Pengemudi darurat LED 3W

,

Paket darurat uji mandiri

,

5 tahun garansi pengemudi darurat
Tinggalkan pesan
Deskripsi Produk
Paket darurat standar 3W dan uji diri dengan durasi 3 jam dan garansi 5 tahun
Ringkasan Produk

Daya keluar konstan pasokan listrik darurat LED dengan fitur keamanan yang komprehensif dan teknologi baterai LiFePO4 tahan lama.

  • Rentang tegangan keluaran yang luas untuk aplikasi serbaguna
  • Pindah relay masukan untuk operasi yang dapat diandalkan
  • Baterai LiFePO4 yang aman dan berkinerja tinggi dengan umur panjang
  • Sistem manajemen baterai terintegrasi
  • Tersedia dalam konfigurasi paket darurat standar dan uji mandiri
Spesifikasi Teknis
Parameter muatan
Nomor model. KE036-03AM180HB
Tegangan input nominal 220-240Vac 50Hz/60Hz
Listrik masuk nominal 0.06A Max. @ 230Vac
Listrik masuk 10A (Twidth=100us 50% Ipeak) @230Vac (Cold start pada beban penuh)
Faktor daya ≥ 0,5 @ 230Vac
Daya masukan < 4W@230Vac
arus pengisian baterai 250mA maksimal.
Waktu pengisian baterai 24 jam maksimal.
Parameter darurat
Modus operasi Modus darurat
Jenis beban LED
Daya darurat 2.5W
Waktu darurat 3 jam
Listrik output beban 250-40mA
Tegangan output beban 10-60Vdc
Baterai LiFePO4 6.4V 1.8Ah (kapasitas memenuhi waktu darurat pada 25°C)
Jaminan baterai 5 tahun @ 25°C
Persyaratan Pengemudi
Arus surge 8A
arus masuk 3A Max.
Arus keluaran 2A Max.
Indikasi LED & Tes Otomatis
Status/Kondisi Alasan Status Indikator
Baterai terisi penuh dan beroperasi Penggunaan harian standar Hijau padat
Pengisian Baterai Pengisian awal/Pengisian baterai Berkilau hijau 1 detik 1 detik off
Tes Otomatis 3 Jam (setiap 12 bulan) Tes diri secara berkala Berkilau hijau 3 detik 1 detik off
Tes otomatis 5 menit (setiap 30 hari) Tes diri secara berkala Berkilau hijau 3 detik 3 detik off
Kesalahan uji durasi Tes otomatis gagal Merah berkedip 0.5 detik pada 0.5 detik off
Kesalahan LED Tidak disambungkan atau rusak/rusak Merah berkedip 2 detik di - 2 detik off
Baterai terputus/rusak Tidak disambungkan atau rusak/rusak Merah padat
Fitur Perlindungan
Perlindungan over-charge/deep discharge baterai Ya, aku tahu.
Perlindungan overvoltage output Ya, aku tahu.
Perlindungan overload output Ya, aku tahu.
Perlindungan sirkuit pendek output Ya, aku tahu.
Lingkungan Operasi
Suhu operasi/kelembaban 0°C...+50°C, kelembaban: 20%-75% (tanpa kondensasi)
Suhu penyimpanan/kelembaban -5°C-35°C
Kasus Max. Temp (Tc) 75°C
Keamanan & Kepatuhan
Tahan tegangan 3000Vac 5mA 60s (Input "L N" - output "SEC+ SEC-")
Standar keselamatan EN61347-1, 60598-2-22, 61347-2-7, 62034
Standar EMC EN55015, EN61000-3-2, EN61000-3-3
Standar baterai UN38.3
Perlindungan Lingkungan Sesuai dengan RoHS
Sertifikasi CE
Spesifikasi Fisik
Spesifikasi terminal input/kabel Terminal pers, diameter kawat: 0,75- 2,5mm2
Spesifikasi terminal output/kabel Terminal pers, diameter kawat: 0,75- 1,5mm2
Peringkat IP IP20
Jenis perlindungan Kelas II
Jenis Instalasi Instalasi independen
Dimensi instalasi 232 × 45 × 25mm
Persyaratan kemasan Kotak putih + Panduan + Klapboard + kotak luar (K=A)
Berat badan 208±5g
Umurnya 5 Tahun @Ta

Semua parameter diuji pada tegangan input 230VAC, suhu lingkungan 25°C, kecuali ditentukan sebaliknya.

Dimensi Produk
Paket darurat 3W Standar dan Self Test dengan durasi 3 jam dan garansi 5 tahun 0
Diagram Kabel
Paket darurat 3W Standar dan Self Test dengan durasi 3 jam dan garansi 5 tahun 1
Gambar A: Sambungan dengan driver LED dan modul LED
Paket darurat 3W Standar dan Self Test dengan durasi 3 jam dan garansi 5 tahun 2
Gambar B: Koneksi langsung dengan modul LED
Paket darurat 3W Standar dan Self Test dengan durasi 3 jam dan garansi 5 tahun 3
Gambar C: Konfigurasi loop in & out dengan modul LED
Paket darurat 3W Standar dan Self Test dengan durasi 3 jam dan garansi 5 tahun 4
Gambar D: Sambungan alternatif dengan driver LED dan modul LED
Konfigurasi Mode Uji
Mode Uji J1 Pengaturan
Tes otomatis Paket darurat 3W Standar dan Self Test dengan durasi 3 jam dan garansi 5 tahun 5
Tes manual Paket darurat 3W Standar dan Self Test dengan durasi 3 jam dan garansi 5 tahun 6
Instruksi operasi uji manual
  1. Sebelum pemasangan, set Pin pendek: Manual Test
  2. Sambungkan kabel sesuai dengan diagram kabel
  3. L, N daya pada, beralih pada S1. Kemudian lampu beban menyala, lampu indikator darurat pengemudi berubah menjadi hijau, catu daya darurat adalah pengisian normal. matikan Switch S1; lampu beban mati
  4. Simulasi Darurat: Menyalakan, lampu beban menyala, menekan saklar (TEST SWITCH), kemudian beralih ke mode darurat, lampu indikator pengemudi darurat akan padam.Lepaskan saklar (TEST SWITCH), maka lampu didukung oleh driver LED, lampu indikator akan menyala
Instruksi operasi uji otomatis
  1. Sebelum pemasangan, tetapkan Pin terbuka: Tes otomatis
  2. Hubungkan kabel sesuai dengan diagram kabel.
  3. Untuk mengganti baterai, matikan catu daya, dan re-time
Pemberitahuan Aplikasi Baterai
  1. Baterai harus diisi ulang dan dikosongkan setiap enam bulan dalam kondisi penggunaan normal
  2. Jangan menghubungkan ke sirkuit ketika baterai tidak digunakan untuk mencegah over-discharge baterai karena konsumsi diri papan sirkuit
  3. Harap simpan baterai jauh dari sumber panas saat instalasi dan penggunaan, dan hanya diizinkan digunakan dalam kisaran suhu kerja tertentu
  4. Baterai harus disimpan di lingkungan yang dingin dan kering
  5. Setelah penyimpanan jangka panjang, baterai bersepeda setiap 6 bulan sesuai kebutuhan
  6. AC power off, dan jam berlangsung selama 7 hari. power on dan re-time. untuk mengganti baterai, matikan catu daya, dan re-time
