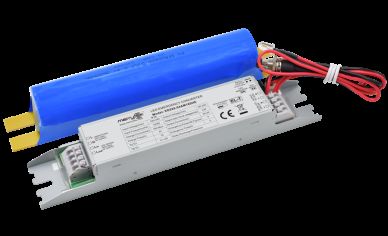

Paket darurat 3W Standar dan Uji Mandiri dengan durasi 3 jam dan output 80-200Vdc

  • 3W Standard and Self Test emergency packs with 3 hours duration time and 80-200Vdc output
Tempat asal Cina
Nama merek Merrytek
Sertifikasi CE, UKCA, UN38.3,MSDS
Nomor model KE028-03AM180HE
Kuantitas min Order 100
Harga Dapat dinegosiasikan
Kemasan rincian Dikemas dalam tas gelembung terlebih dahulu, lalu diperkuat dengan karton untuk kemasan luar
Waktu pengiriman 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah:
Syarat-syarat pembayaran T/T atau Western Union
Menyediakan kemampuan 10,000pcs per bulan
Detail produk
Nilai Tegangan Masukan 220-240Vac 50Hz /60Hz Tenaga Darurat 3W (dapat disesuaikan)
Waktu Darurat 180 menit (Dapat disesuaikan) Jaminan 5 Tahun (termasuk baterai)
Tegangan output beban 80-200Vdc Suhu kerja 0℃~50℃
Peringkat IP IP20 Jenis Baterai LifePO4 6.4V 1800mAh
Menyoroti

Pengemudi darurat LED 3W

,

Paket darurat uji mandiri

,

Driver darurat 80-200Vdc
Tinggalkan pesan
Deskripsi Produk
Paket Darurat Standar dan Uji Mandiri 3W dengan Waktu Durasi 3 Jam dan Output 80-200Vdc
Ikhtisar Produk

Catu daya darurat LED output daya konstan dengan rentang tegangan output lebar, menampilkan switching relai input dan teknologi baterai LiFePO4 berkinerja tinggi.

  • Sakelar relai input
  • Baterai LiFePO4 berkeamanan tinggi, berkinerja tinggi, berumur panjang
  • Sistem manajemen baterai terintegrasi
  • Pilihan pemeriksaan manual dan pemeriksaan mandiri
Parameter Teknis
Spesifikasi Bagian Pengisian Daya
Parameter KE028 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Tegangan input terukur 220-240Vac 50Hz/60Hz
Arus input terukur Maks. 0,06A @230Vac
Arus lonjakan input 10A (lebar T=100us 50% Ipeak) @230Vac (Mulai dingin pada beban penuh)
Faktor daya ≥0,5@230Vac
Daya input <4W@230Vac
Arus pengisian baterai 200mA 200mA 350mA 350mA
Waktu pengisian baterai Maks. 24 jam.
Spesifikasi Bagian Darurat
Parameter Spesifikasi
Mode operasi Mode darurat
Jenis beban LED
Daya darurat 2W | 2,5W | 4W | 5W
Waktu darurat 3 jam
Arus output beban 25-10mA | 31-12mA | 50-20mA | 57-23mA
Tegangan output beban 80-200Vdc
Spesifikasi Baterai
Parameter Spesifikasi
LiFePO4 (Kapasitas baterai memenuhi waktu darurat pada 25℃) 6,4V 1,8Ah | 6,4V 1,8Ah | 6,4V 3,6Ah | 6,4V 3,6Ah
Garansi baterai Garansi 5 tahun @5~60℃
Persyaratan Driver Pengecualian
Parameter Spesifikasi
Arus lonjakan 8A
Arus input Maks. 3A
Arus output Maks. 2A
Indikasi LED (Tes Manual)
Status Indikator
Pengisian daya Lampu hijau
Kesalahan Lampu hijau mati
Tes Fungsi Darurat
Jenis Tes Pengaturan
Tes manual Default
Tes otomatis Dapat diatur
Indikator Pengujian Otomatis
Kesalahan/Tes/Status Alasan Status Indikator Pengisian Daya
Baterai terisi penuh dan beroperasi Penggunaan harian standar Hijau solid
Pengisian Baterai Pengisian Awal/Pengisian Baterai Hijau berkedip 1 detik nyala 1 detik mati
Tes Otomatis 3 Jam (setiap 12 bulan) Tes mandiri berkala Hijau berkedip 3 detik nyala 1 detik mati
Tes Otomatis 5 Menit (setiap 30 hari) Tes mandiri berkala Hijau berkedip 3 detik nyala 3 detik mati
Kesalahan tes durasi Tes otomatis gagal Merah berkedip 0,5 detik nyala 0,5 detik mati
Kesalahan LED Tidak terhubung atau rusak/cacat Merah berkedip 2 detik nyala - 2 detik mati
Baterai Terputus/Cacat Tidak terhubung atau rusak/cacat Merah solid
Fitur Perlindungan Darurat
Jenis Perlindungan Tersedia
Perlindungan pengisian berlebih/pengosongan dalam baterai Ya
Perlindungan tegangan berlebih output Ya
Perlindungan beban berlebih output Ya
Perlindungan korsleting output Ya
Lingkungan Operasi
Parameter Spesifikasi
Suhu/kelembaban operasi 0℃…+50℃, Kelembaban: 20%-75% (tanpa kondensasi)
Suhu/kelembaban penyimpanan -5℃-35℃
Suhu Maks. Casing (Tc) 75℃
Kepatuhan Keselamatan & EMC
Standar/Parameter Spesifikasi
Tegangan tahan 3000Vac 5mA 60s (Input "L N" - output "SEC+ SEC-")
Standar keselamatan EN61347-1, 60598-2-22, 61347-2-7, 62034
Standar EMC EN55015, EN61000-3-2, EN61000-3-3
Standar baterai UN38.3
Persyaratan perlindungan lingkungan Sesuai dengan RoHS
Sertifikasi CE
Spesifikasi Fisik
Parameter Spesifikasi
Spesifikasi input/output (terminal/kabel) Terminal tekan, diameter kawat: 0,5-0,75mm²
Peringkat IP IP20
Jenis perlindungan Kelas 2
Jenis instalasi Instalasi terpasang
Dimensi instalasi 146×30×22,5mm
Persyaratan pengemasan Kotak putih + Buku panduan + sekat + karton luar (K=A)
Berat 75g (driver)
Masa pakai 5 Tahun @Ta
Dimensi

Diagram Dimensi Kit Konversi LED (Satuan: mm)

Paket darurat 3W Standar dan Uji Mandiri dengan durasi 3 jam dan output 80-200Vdc 0

Diagram Dimensi Baterai (Satuan: mm)

Paket darurat 3W Standar dan Uji Mandiri dengan durasi 3 jam dan output 80-200Vdc 1
Gbr. A
Paket darurat 3W Standar dan Uji Mandiri dengan durasi 3 jam dan output 80-200Vdc 2
Gbr. B
Paket darurat 3W Standar dan Uji Mandiri dengan durasi 3 jam dan output 80-200Vdc 3
Gbr. C
Paket darurat 3W Standar dan Uji Mandiri dengan durasi 3 jam dan output 80-200Vdc 4
Gbr. D
Diagram Pengkabelan

Opsi Diagram Pengkabelan Kit Konversi LED 1

Paket darurat 3W Standar dan Uji Mandiri dengan durasi 3 jam dan output 80-200Vdc 5

ATAU

Diagram Pengkabelan Kit Konversi LED Opsi 2

Paket darurat 3W Standar dan Uji Mandiri dengan durasi 3 jam dan output 80-200Vdc 6
Pertukaran Pengaturan Tes Manual dan Otomatis
Paket darurat 3W Standar dan Uji Mandiri dengan durasi 3 jam dan output 80-200Vdc 7
Persiapan Kawat
Paket darurat 3W Standar dan Uji Mandiri dengan durasi 3 jam dan output 80-200Vdc 8
  • Jenis kawat padat atau serabut: 0,5 - 0,75mm²
  • Untuk mengakses atau melepas kawat dari terminal, gunakan obeng untuk menekan tombol ke bawah
Petunjuk Tes & Operasi Manual
  1. Sebelum pemasangan, atur Pin pendek: Tes Manual.
  2. Hubungkan kawat sesuai diagram pengkabelan.
  3. L, N daya menyala, Sakelar S1 dinyalakan. Kemudian lampu beban menyala, lampu indikator driver darurat menyala hijau, catu daya darurat sedang mengisi daya normal. Matikan Sakelar S1, dan lampu beban mati.
  4. Simulasi Darurat: Nyalakan, lampu beban menyala, tekan sakelar (TEST SWITCH), lalu beralih ke mode darurat, lampu indikator driver darurat akan padam. Lepaskan sakelar (TEST SWITCH), lalu lampu diberi daya oleh driver LED, dan lampu indikator akan menyala.
Petunjuk Tes & Operasi Otomatis
  1. Sebelum pemasangan, atur Pin terbuka: Tes Otomatis.
  2. Hubungkan kawat sesuai diagram pengkabelan. Lepaskan sakelar tes pada Driver Darurat LED.
  3. L, N daya menyala, mulai jam, dan tes mandiri berkala. Untuk mengganti baterai, matikan catu daya, dan atur ulang waktu.
Pemberitahuan Aplikasi Baterai
  • Baterai harus diisi dan dikosongkan setiap enam bulan dalam kondisi penggunaan normal.
  • Jangan sambungkan ke sirkuit saat baterai tidak digunakan untuk mencegah pengosongan baterai berlebih karena konsumsi mandiri papan sirkuit.
  • Harap jauhkan baterai dari sumber panas saat memasang dan menggunakannya, dan hanya izinkan untuk digunakan dalam rentang suhu kerja tertentu.
  • Baterai harus disimpan di lingkungan yang sejuk dan kering.
  • Setelah penyimpanan jangka panjang, baterai diisi ulang setiap 12 bulan sesuai kebutuhan.
  • Daya AC mati, dan jam bertahan selama 7 hari. Daya menyala dan atur ulang waktu. Untuk mengganti baterai, matikan catu daya, dan atur ulang waktu.
Catatan: Semua parameter diuji pada tegangan input 230Vac, suhu lingkungan 25℃, kecuali dinyatakan lain.
