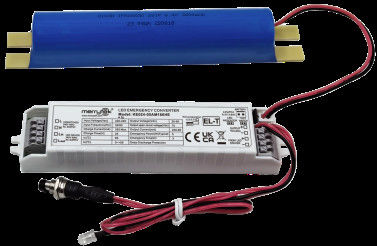

5 Tahun Garansi 4W 3 jam LED driver darurat dengan baterai LiFePO4 20-60Vdc output untuk batten LED

  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
  • 5 Years Warranty 4W 3-hour LED emergency driver with LiFePO4 battery 20-60Vdc output for LED batten
Place of Origin China
Nama merek Merrytek
Sertifikasi CE, UKCA, UN38.3, MSDS
Model Number KE024-04AM180HE
Minimum Order Quantity 100
Harga Dapat dinegosiasikan
Packaging Details Packed in bubble bag firstly, and then reinforced with carton for outer packing
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T or Western Union
Supply Ability 10,000pcs per month

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Rated Input Voltage 220-240Vac 50Hz /60Hz Emergency power 4W(Can be customized)
Emergency Time 180mins (Can be customized) Warranty 5 Years
Load output voltage 20-60Vdc Working temprature 0℃~50℃
IP Rating IP20 Battery type LifePO4 6.4V 3600mAh
Tinggalkan pesan
Deskripsi Produk

5 Tahun Garansi 4W 3 jam LED driver darurat dengan baterai LiFePO4 20-60Vdc output untuk batten LED





1. Deskripsi

1) Daya keluar konstan Lampu LED catu daya darurat dengan rentang tegangan output yang luas.

2) Input relay switching.
3) Baterai LifePO4 yang aman, berkinerja tinggi dan tahan lama.
4) Dengan manajemen baterai.

5) Tes manual dan pilihan tes otomatis.





2.Parameter



Bagian Pengisian KE024 02AM180HE 03AM180HE 04AM180HE 05AM180HE
Tegangan input nominal 220-240Vac 50Hz/60Hz
Listrik masuk nominal 0.06A Max. @ 230Vac
Listrik masuk 10A ((Lebar=100us 50% Ipeak))@230Vac ((Memulai dingin pada beban penuh))
Faktor daya ≥ 0,5 @ 230Vac
Daya masukan < 4W@230Vac
arus pengisian baterai 250mA 250mA 350mA 350mA
Waktu pengisian baterai 24 jam maksimal.
Bagian Darurat Modus operasi Modus darurat
Jenis beban LED
Daya darurat 2W 2.5W 4W 5W
Waktu darurat 3 jam
Listrik output beban 100-30mA 125-41mA 200-65mA 250-80mA
Tegangan output beban 20-60Vdc
Baterai LifePO4(Kapasitas baterai memenuhi waktu darurat pada 25°C) 6.4V 1,8Ah 6.4V 1,8Ah 6.4V 3.6Ah 6.4V 3.6Ah
Jaminan baterai Garansi 5 tahun @5~60°C.
Persyaratan Pengemudi Pengecualian Arus surge 8A
arus masuk 3A Max.
Arus keluaran 2A Max.
Indikasi LED
(Pengujian manual)		 Pengisian Lampu hijau
Kesalahan Lampu hijau mati
Uji fungsi darurat Tes manual Default
Tes otomatis Bisa diatur
Pengujian Otomatis Kesalahan/Uji/Status Alasan Status Indikator Muatan
Baterai penuh dan beroperasi Penggunaan harian standar
hijau padat
Pengisian Baterai Pengisian awal/Pengisian baterai
Berkilau hijau 1 detik 1 detik off
Tes Otomatis 3 Jam (setiap 12 bulan) Tes diri secara berkala
Berkilau hijau 3 detik 1 detik off
Tes otomatis 5 menit (setiap 30 hari) Tes diri secara berkala
Berkilau hijau 3 detik 3 detik off
Kesalahan uji durasi Tes otomatis gagal
Merah berkedip 0.5 detik pada 0.5 detik off
Kesalahan LED Tidak disambungkan atau rusak/rusak
Merah berkedip 2 detik di 2 detik off
Baterai terputus/rusak Tidak disambungkan atau rusak/rusak
Merah padat
Perlindungan darurat Perlindungan over-charge/deep discharge baterai Ya, aku tahu.
Perlindungan overvoltage output Ya, aku tahu.
Perlindungan overload output Ya, aku tahu.
Perlindungan sirkuit pendek output Ya, aku tahu.

Mengoperasikan

Lingkungan

 Suhu operasi/kelembaban 0°C...+50°C, Kelembaban: 20%-75% (tanpa kondensasi)
Suhu penyimpanan/kelembaban -5°C-35°C
Kasus Max. Temp ((Tc) 75°C

Keamanan

& EMC



 Tahan tegangan 3000Vac 5mA 60s (Input L N output SEC + SEC-)
Standar keselamatan EN61347-1, 60598-2-22, 61347-2-7, 62034
Standar EMC EN55015, EN61000-3-2, EN61000-3-3
Standar baterai UN38.3
Persyaratan perlindungan lingkungan Sesuai dengan RoHS
Sertifikasi CE
lainnya Spesifikasi input/output (terminal/kabel) Terminal pers, diameter kawat: 0,5-0,75 mm2
Peringkat IP IP20
Jenis perlindungan Kelas 2
Jenis Instalasi Instalasi bawaan
Dimensi instalasi 146*30*22.5mm
Persyaratan kemasan Kotak putih+Penggunaan manual+papan tulis+kotak luar ((K=A)
Berat badan 75 g (pengemudi)
Umurnya 5 Tahun @Ta

Catatan:

Semua parameter diuji pada tegangan input 230VAC, suhu lingkungan 25°C, kecuali ditentukan sebaliknya.

3Dimensi baterai (Unit:mm)

5 Tahun Garansi 4W 3 jam LED driver darurat dengan baterai LiFePO4 20-60Vdc output untuk batten LED 0

Gambar A.

5 Tahun Garansi 4W 3 jam LED driver darurat dengan baterai LiFePO4 20-60Vdc output untuk batten LED 1

                                             Gambar B.

5 Tahun Garansi 4W 3 jam LED driver darurat dengan baterai LiFePO4 20-60Vdc output untuk batten LED 2

Gambar C.

5 Tahun Garansi 4W 3 jam LED driver darurat dengan baterai LiFePO4 20-60Vdc output untuk batten LED 3

Gambar D.



4. Konverter Dimensi

5 Tahun Garansi 4W 3 jam LED driver darurat dengan baterai LiFePO4 20-60Vdc output untuk batten LED 4









5Diagram kabel

5 Tahun Garansi 4W 3 jam LED driver darurat dengan baterai LiFePO4 20-60Vdc output untuk batten LED 5



Atau

5 Tahun Garansi 4W 3 jam LED driver darurat dengan baterai LiFePO4 20-60Vdc output untuk batten LED 6





































6.Manual Test dan Autotest switch

5 Tahun Garansi 4W 3 jam LED driver darurat dengan baterai LiFePO4 20-60Vdc output untuk batten LED 7

7.Persiapan Kawat

5 Tahun Garansi 4W 3 jam LED driver darurat dengan baterai LiFePO4 20-60Vdc output untuk batten LED 8

  • Jenis kawat padat atau bergaris: 0,5 -0,75 mm2
  • Untuk mengakses atau mengeluarkan kabel dari terminal, menggunakan obeng untuk menekan tombol ke bawah



8.Manual Pengujian & Instruksi Operasi

1) Sebelum pemasangan, atur Pin pendek: Tes manual.

2) Sambungkan kabel sesuai dengan diagram kabel.

3) L, N daya pada, beralih pada S1. Kemudian lampu beban menyala, lampu indikator darurat pengemudi akan berubah menjadi hijau, catu daya darurat akan biasanya mengisi. matikan Switch S1,dan lampu beban mati.

4) Simulasi Darurat: Menyalakan, lampu beban menyala, tekan tombol ((TEST SWITCH), kemudian beralih ke mode darurat, lampu indikator pengemudi darurat akan padam.Lepaskan saklarnya., maka lampu dihidupkan oleh driver LED, lampu indikator akan menyala.



9.Tes otomatis& Instruksi Operasi

1) Sebelum pemasangan, buka pin untuk uji otomatis.

2) Sambungkan kabel sesuai dengan diagram kabel.

3) L, N daya pada, mulai jam, dan uji diri berkala Untuk mengganti baterai, matikan catu daya, Re-waktu.



10.Pemberitahuan Aplikasi Baterai

1) Baterai harus diisi ulang dan dikosongkan setiap setengah tahun dalam kondisi penggunaan normal.

2) Jangan menghubungkan ke sirkuit ketika baterai tidak digunakan untuk mencegah over-discharge baterai karena konsumsi diri papan sirkuit.

3) Tolong jaga baterai jauh dari sumber panas saat menginstalnya dan menggunakannya, dan hanya diizinkan menggunakannya dalam kisaran suhu kerja tertentu.

4) Baterai harus disimpan di lingkungan yang dingin dan kering.

5) Setelah penyimpanan jangka panjang, baterai diklik setiap 12 bulan sesuai kebutuhan.

6) AC power off, dan jam berlangsung selama 7 hari. power on dan re-time. untuk mengganti baterai, matikan catu daya, re-time.
