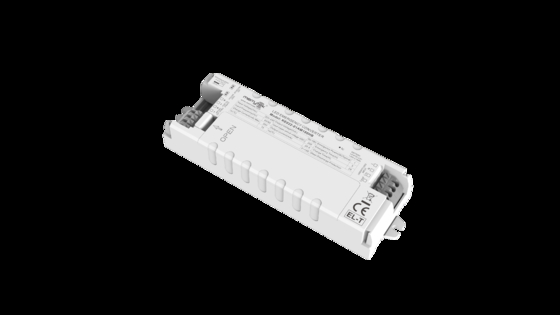

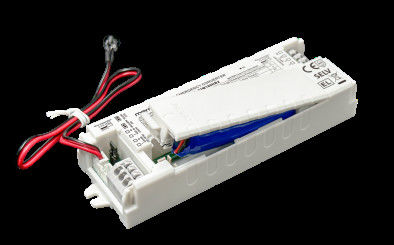

2.5W 3 jam 20-60Vdc Lampu LED Listrik darurat Baterai Li-ion internal Tes diri & Tes manual

  • 2.5W 3hours 20-60Vdc LED Emergency Power Supply Built-in Li-ion Battery Self Test & Manual Test Switchable
  • 2.5W 3hours 20-60Vdc LED Emergency Power Supply Built-in Li-ion Battery Self Test & Manual Test Switchable
Place of Origin China
Nama merek Merrytek
Sertifikasi CE, UKCA, UN38.3, MSDS
Model Number KE022-03AM180KB
Minimum Order Quantity 100
Harga Dapat dinegosiasikan
Packaging Details Packed in bubble bag firstly, and then reinforced with carton for outer packing
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T or Western Union
Supply Ability 10,000pcs per month

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Rated Input Voltage 220-240Vac 50Hz /60Hz Emergency power 2-3W(Can be customized)
Emergency Time 180min (Can be customized) Warranty 5 Years( battery 3 years)
Load output voltage 20-60Vdc Working temprature 0℃~50℃
IP Rating IP20 Battery type Li-ion 3.7V 2600mAh
Menyoroti

2.5W Lampu LED Listrik Darurat

,

20-60Vdc Lampu LED Listrik darurat

,

Pengemudi darurat baterai lithium-ion LED
Tinggalkan pesan
Deskripsi Produk

3W 3 jam 20-60Vdc Baterai Li-ion built-in LED Emergency Pack Self Test & Manual Test Switchable





1. Deskripsi



1) Catu daya darurat LED keluaran konstan dengan rentang tegangan keluaran yang luas.
2) Sakelar relai masukan.
3) Dengan beberapa fungsi perlindungan: pengisian daya baterai berlebih, perlindungan pengosongan berlebih, dan perlindungan hubung singkat keluaran.

4) Self Test & Manual Test Switchable





2. Parameter

Bagian Pengisian KE022- 03AM180KB
Tegangan masukan terukur 220-240Vac 50Hz /60Hz
Arus masukan terukur 0.06A Maks. @230Vac
Arus masuk masukan 15A(twidth=100uS 50% Ipeak )@230Vac(Mulai dingin pada beban penuh )
Faktor daya ≥0.5@230Vac
Daya masukan <3W
Arus pengisian baterai (Maks) 200mA
Waktu pengisian baterai 24 jam Maks.
Bagian Darurat Mode operasi Mode darurat
Jenis beban LED
Daya darurat 2.5W
Waktu darurat 3 jam
Arus keluaran beban 125-40mA
Tegangan keluaran beban 20-60VDC
Baterai Li-ion (Kapasitas baterai memenuhi waktu darurat pada 25℃) 3.7V 2600mAh
Garansi baterai Garansi 3 tahun
Persyaratan Driver Pengecualian Arus lonjakan 8A
Arus masukan 3 A Maks.
Arus keluaran 2A
Indikasi LED Pengisian daya Lampu hijau
Kerusakan Lampu hijau mati
Uji Fungsi Darurat Uji manual Pin pendek
Uji mandiri Pin terbuka
Pengujian Otomatis Kerusakan/uji / Status Alasan Status Indikator Pengisian
Baterai terisi penuh dan beroperasi Penggunaan harian standar
hijau solid
Pengisian Baterai Pengisian Awal/Pengisian Ulang Baterai
Berkedip hijau 1 detik menyala 1 detik mati
Uji Otomatis 3 Jam (setiap 12 bulan) Uji mandiri berkala
Berkedip Hijau 3 detik menyala 1 detik mati
Uji Otomatis 5 Menit (setiap 30 hari) Uji mandiri berkala
Berkedip Hijau 3 detik menyala 3 detik mati
Kerusakan uji durasi Gagal dalam uji tahunan 3 jam
Berkedip Merah 0.5 detik menyala 0.5 detik mati
Kerusakan LED Tidak terpasang atau rusak/rusak
Berkedip Merah 2 detik menyala – 2 detik mati
Baterai Terputus/Rusak Tidak terpasang atau rusak/rusak
merah solid
Perlindungan darurat Perlindungan pengisian daya berlebih/pengosongan dalam baterai Ya
Perlindungan tegangan berlebih keluaran Ya
Perlindungan kelebihan beban keluaran Ya
Perlindungan hubung singkat keluaran Ya

Pengoperasian

Lingkungan

 Suhu/kelembapan pengoperasian 0℃…+50℃ Kelembaban; 20%-75%(tanpa kondensasi)
Suhu/kelembapan penyimpanan -5℃-35℃
Suhu Maks. Casing (Tc) 75℃

Keselamatan

& EMC

 Tegangan tahan 3000Vac 5mA 60s (Masukan “L N” – keluaran “SEC+ SEC-)
Standar keselamatan EN61347-1, 60598-2-22, 61347-2-7, 62034
Standar EMC EN55015, EN61000-3-2, EN61000-3-3
Standar baterai UN38.3
Persyaratan perlindungan lingkungan Sesuai dengan RoHS
Sertifikasi CE
Lainnya Spesifikasi masukan/keluaran (terminal/kabel) Tekan terminal, diameter kabel: 0.5-0.75mm2
Peringkat IP IP20
Jenis perlindungan Kelas 2
Jenis instalasi Instalasi built-in
Dimensi instalasi 134*42*22mm
Persyaratan pengemasan Kotak putih+Instruksi manual+clapboard+karton luar(K=A)
Berat: Catu Daya Darurat 122±5g
Masa pakai 5 Tahun @Ta ( Baterai tidak termasuk )

Catatan:

Semua parameter diuji pada tegangan masukan 230Vac, suhu lingkungan 25℃, kecuali jika ditentukan lain.



3. Dimensi (Satuan: mm)



2.5W 3 jam 20-60Vdc Lampu LED Listrik darurat Baterai Li-ion internal Tes diri & Tes manual 0



4. Diagram Pengkabelan



2.5W 3 jam 20-60Vdc Lampu LED Listrik darurat Baterai Li-ion internal Tes diri & Tes manual 1

ATAU

2.5W 3 jam 20-60Vdc Lampu LED Listrik darurat Baterai Li-ion internal Tes diri & Tes manual 2

5. Sakelar Uji Manual dan Uji Otomatis

2.5W 3 jam 20-60Vdc Lampu LED Listrik darurat Baterai Li-ion internal Tes diri & Tes manual 3

6. Persiapan Kabel

2.5W 3 jam 20-60Vdc Lampu LED Listrik darurat Baterai Li-ion internal Tes diri & Tes manual 4

  • Jenis kabel padat atau terdampar:0.5 -0.75mm2
  • Untuk mengakses atau melepas kabel dari terminal, gunakan obeng untuk mendorong tombol ke bawah



7. Instruksi Pengoperasian & Uji Manual

1) Sebelum pemasangan, atur Pin pendek: Uji Manual.

3) L, N menyala, mulai jam, dan uji mandiri berkala. Untuk mengganti baterai, matikan catu daya, Atur ulang waktu.

3) L, N menyala, Nyalakan S1. Kemudian lampu beban menyala, lampu indikator driver darurat berubah menjadi hijau, catu daya darurat akan mengisi daya secara normal. Matikan Sakelar S1, dan lampu beban mati.

4) Simulasi Darurat: Nyalakan, lampu beban menyala, tekan sakelar (SAKLAR UJI), lalu beralih ke mode darurat, lampu indikator driver darurat akan padam. Lepaskan sakelar (SAKLAR UJI), kemudian lampu diberi daya oleh driver LED, dan lampu indikator akan menyala.



8. Instruksi Pengoperasian & Uji Otomatis1) Sebelum pemasangan, atur Pin terbuka: Uji Otomatis.

2) Hubungkan kabel sesuai dengan diagram pengkabelan.

3) L, N menyala, mulai jam, dan uji mandiri berkala. Untuk mengganti baterai, matikan catu daya, Atur ulang waktu.

9.



Pemberitahuan Aplikasi Baterai1) Baterai harus diisi ulang dan dikosongkan setiap enam bulan dalam kondisi penggunaan normal.

2) Jangan sambungkan ke sirkuit jika baterai tidak digunakan untuk mencegah pengosongan baterai yang berlebihan karena konsumsi sendiri dari papan sirkuit.

3) Harap jauhkan baterai dari sumber panas saat memasang dan menggunakannya, dan hanya diizinkan untuk menggunakannya dalam rentang suhu kerja tertentu.

4) Baterai harus disimpan di lingkungan yang sejuk dan kering.

5) Setelah penyimpanan dalam waktu yang lama, baterai diisi ulang setiap 12 bulan sesuai kebutuhan.

6) Daya AC mati, dan jam berlangsung selama 7 hari, Nyalakan dan atur ulang waktu. Untuk mengganti baterai, matikan catu daya, Atur ulang waktu.
