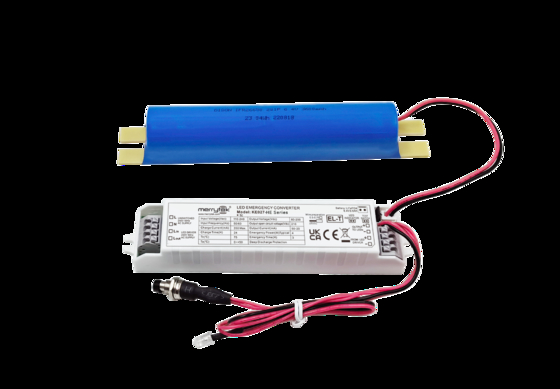

4W 3 jam Self Test & Manual Test Switchable LED Emergency Pack dengan garansi 5 tahun Baterai LifePO4

  • 4W 3-hour Self Test & Manual Test Switchable LED Emergency Pack with 5-year warranty LifePO4 battery
Tempat asal Cina
Nama merek Merrytek
Sertifikasi CE, UKCA, UN38.3, MSDS
Nomor model Ke027-04am180he
Kuantitas min Order 100
Harga Dapat dinegosiasikan
Kemasan rincian Dikemas dalam tas gelembung terlebih dahulu, lalu diperkuat dengan karton untuk kemasan luar
Waktu pengiriman 1, sampel dan pesanan kecil: Dalam 5 hari kerja setelah menerima pembayaran Anda. 2, pesanan curah:
Syarat-syarat pembayaran T/T atau Western Union
Menyediakan kemampuan 10,000pcs per bulan

Hubungi saya untuk sampel gratis dan kupon.

Ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

Skype: sales10@aixton.com

Jika Anda memiliki kekhawatiran, kami menyediakan bantuan online 24 jam.

x
Detail produk
Tegangan input dinilai 220-240Vac 50Hz /60Hz Kekuatan darurat 4W (dapat disesuaikan)
Waktu darurat 180 menit (Dapat disesuaikan) Jaminan 5 tahun
Tegangan output beban 80-200Vdc Suhu kerja 0 ℃ ~ 50 ℃
Peringkat IP IP20 Jenis baterai LIFEPO4 6.4V 3600mAh
Tinggalkan pesan
Deskripsi Produk

4W 3 jam Self Test & Manual Test Switchable LED Emergency Pack dengan garansi 5 tahun Baterai LifePO4

1. Deskripsi

1) Daya keluar konstan Lampu LED catu daya darurat dengan rentang tegangan output yang luas.
2) Input relay switching.
3) Baterai LifePO4 yang aman, berkinerja tinggi dan tahan lama.
4) Dengan manajemen baterai.

5) Tes manual dan pilihan tes otomatis.

2.Parameter

Bagian Pengisian

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

Tegangan input nominal

220-240Vac 50Hz/60Hz

Listrik masuk nominal

0.06Max.@230Vac

Listrik masuk

10A(Tlebar=100us 50% puncak )@230Vac(Mulai dingin pada beban penuh)

Faktor daya

≥ 0.5@230VAC

Daya masukan

<4W@230Vac

arus pengisian baterai

250mA

250mA

350mA

350mA

Waktu pengisian baterai

24 jamMax.

Bagian Darurat

Modus operasi

Modus darurat

Jenis beban

LED

Daya darurat

2W

2.5W

4W

5W

Waktu darurat

3jam

Kekuatan bebanarus

25-10mA

31-12mA

50-20mA

65-25mA

Tegangan output beban

80-200Vdc

Baterai

LifePO4 (Kapasitas baterai memenuhi waktu darurat pada 25°C)

6.4V1.8Ah.

6.4V1.8Ah.

6.4V3.6Ah.

6.4V3.6Ah.

Jaminan baterai

Jaminan5tahun@5~60°C.

Persyaratan Pengemudi Pengecualian

Arus surge

8A

arus masuk

3Max.

Arus keluaran

2Max.

Indikasi LED
(Tes manual)

Pengisian

Lampu hijau

Kesalahan

Lampu hijau mati

Uji fungsi darurat

Tes manual

Default

Tes otomatis

Bisa diatur

Pengujian Otomatis

Kesalahan/Uji/Status

Alasan

Status Indikator Muatan

Baterai sudah terisi penuh dan beroperasi

Penggunaan harian standar


hijau padat

Pengisian Baterai

Pengisian awal/Pengisian baterai



Berkilau hijau 1 detik 1 detik off

Tes Otomatis 3 Jam (setiap 12 bulan)

Tes diri secara berkala



Berkilau hijau 3 detik 1 detik off

Tes otomatis 5 menit (setiap 30 hari)

Tes diri secara berkala



Berkilau hijau 3 detik 3 detik off

Kesalahan uji durasi

Tes otomatis gagal



Merah berkedip 0.5 detik pada 0.5 detik off

Kesalahan LED

Tidak disambungkan atau rusak/rusak






Merah berkedip 2 detik di 2 detik off

Baterai terputus/rusak

Tidak disambungkan atau rusak/rusak


Merah padat

Perlindungan darurat

Baterai over-charge/deep dischargeperlindungan

Ya, aku tahu.

Output perlindungan overvoltage

Ya, aku tahu.

Perlindungan overload output

Ya, aku tahu.

Perlindungan sirkuit pendek output

Ya, aku tahu.

Mengoperasikan

Lingkungan

Suhu operasi/kelembaban

0°C...+50°C,kelembaban:20%-75% ((tanpa kondensasi)

Suhu penyimpanan/kelembaban

-5°C- 35°C

Kasus Max. Temp(Tc)

75°C

Keamanan

& EMC

Tahan tegangan

3000VAC 5mA 60s (Input L N output SEC + SEC)

Standar keselamatan

EN61347-1, 60598-2-22,61347-2-7,62034

Standar EMC

EN55015, EN61000-3-2, EN61000-3-3

Bateraistandar

UN38.3

Persyaratan perlindungan lingkungan

Sesuai dengan RoHS

Sertifikasi

CE

lainnya

Input/outputterminal/kabel) spesifikasi

terminal pers, kawat diameter:0.5- 0,75 mm2

Peringkat IP

IP20

Jenis perlindungan

Kelas 2

Jenis Instalasi

Instalasi bawaan

Dimensi instalasi

146*30*22,5mm

Persyaratan kemasan

Kotak putih+Panduan penggunaan+Papan tulis+karton luar ((K=A)

Berat badan

75g (pengemudi)

Umurnya

5 tahun@Ta

Catatan:

Semua parameter diuji pada tegangan masukan 230VAC,suhu lingkungan 25°C, kecuali ditentukan sebaliknya.

3Dimensi (Unit: mm)

4W 3 jam Self Test & Manual Test Switchable LED Emergency Pack dengan garansi 5 tahun Baterai LifePO4 0

4W 3 jam Self Test & Manual Test Switchable LED Emergency Pack dengan garansi 5 tahun Baterai LifePO4 1

4W 3 jam Self Test & Manual Test Switchable LED Emergency Pack dengan garansi 5 tahun Baterai LifePO4 2

4W 3 jam Self Test & Manual Test Switchable LED Emergency Pack dengan garansi 5 tahun Baterai LifePO4 3

4Diagram kabel

4W 3 jam Self Test & Manual Test Switchable LED Emergency Pack dengan garansi 5 tahun Baterai LifePO4 4

Atau

4W 3 jam Self Test & Manual Test Switchable LED Emergency Pack dengan garansi 5 tahun Baterai LifePO4 5

5.Manual Test dan Autotest switch

4W 3 jam Self Test & Manual Test Switchable LED Emergency Pack dengan garansi 5 tahun Baterai LifePO4 6

6.Persiapan Kawat

4W 3 jam Self Test & Manual Test Switchable LED Emergency Pack dengan garansi 5 tahun Baterai LifePO4 7

  • Jenis kawat padat atau bergaris: 0,5 -0,75 mm2
  • Untuk mengakses atau mengeluarkan kabel dari terminal, menggunakan obeng untuk menekan tombol ke bawah

7.Manual Pengujian & Instruksi Operasi

1) Sebelum pemasangan, atur Pin pendek: Tes manual.

2) Sambungkan kabel sesuai dengan diagram kabel.

3) L, N daya pada, beralih pada S1. Kemudian lampu beban menyala, lampu indikator darurat pengemudi akan berubah menjadi hijau, catu daya darurat akan biasanya mengisi. matikan Switch S1,dan lampu beban mati.

4) Simulasi Darurat: Menyalakan, lampu beban menyala, tekan tombol ((TEST SWITCH), kemudian beralih ke mode darurat, lampu indikator pengemudi darurat akan padam.Lepaskan saklarnya., maka lampu dihidupkan oleh driver LED, dan lampu indikator akan menyala.

8.Tes otomatis& Instruksi Operasi

1) Sebelum pemasangan, buka pin untuk uji otomatis.

2) Sambungkan kabel sesuai dengan diagram kabel.

3) L, N power on, start the clock, and periodic self-test. Untuk mengganti baterai, matikan catu daya, dan Re-time.

9.Pemberitahuan Aplikasi Baterai

1) Baterai harus diisi ulang dan dikosongkan setiap setengah tahun dalam kondisi penggunaan normal.

2) Jangan menghubungkan ke sirkuit ketika baterai tidak digunakan untuk mencegah over-discharge baterai karena konsumsi diri papan sirkuit.

3) Tolong jaga baterai jauh dari sumber panas saat menginstalnya dan menggunakannya, dan hanya membiarkannya digunakan dalam kisaran suhu kerja tertentu.

4) Baterai harus disimpan di lingkungan yang dingin dan kering.

5) Setelah penyimpanan jangka panjang, baterai diklik setiap 12 bulan sesuai kebutuhan.

6) AC power off, dan jam berlangsung selama 7 hari. power on dan re-time. untuk mengganti baterai, matikan catu daya, dan re-time.
